德式STA-CO201-T垂直牵制动夹结构设计

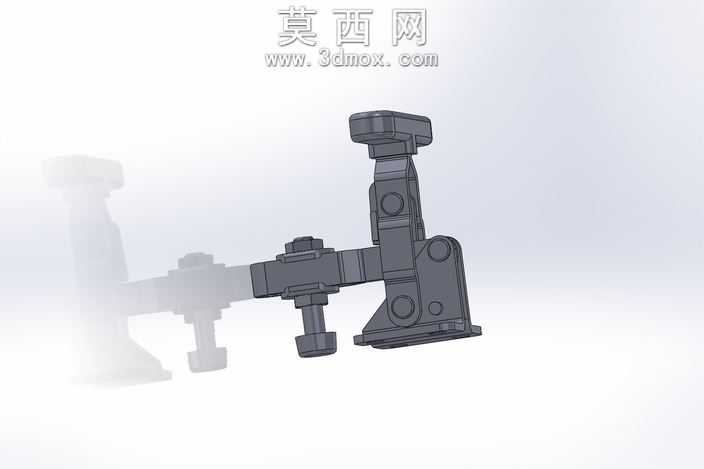

本款垂直牵制动夹采用三维参数化建模方式完成全结构设计，建模过程中严格遵循夹具类产品的工程尺寸规范，对所有装配部件进行了精准的尺寸约束与配合校验，确保各活动部件的运动行程无干涉、锁止位置定位精准。建模阶段首先完成基座主体的结构绘制，基座作为整个夹具体的承载核心，采用带加强筋的一体式结构设计，预留了标准安装孔位，可适配不同工况的台面安装需求，建模时对基座的安装孔位公差、支撑面平面度都做了参数化定义，方便后续根据实际使用场景调整参数。其次完成传动连杆机构的建模，整套连杆采用多铰接点设计，通过铰接轴的配合实现垂直方向的力传导，建模时对每个铰接孔与铰接轴的配合间隙做了合理预留，既保证活动部件转动顺滑无卡滞，又避免间隙过大导致的夹紧虚位问题。压头部分采用丁腈橡胶主轴搭配硬质压块的组合结构，建模时分别对橡胶主轴的弹性形变区间、硬质压块的接触面做了细节处理，压头接触面设计有防滑纹理，在渲染阶段针对橡胶材质的哑光弹性质感、金属部件的磨砂金属质感分别做了材质球调试，金属部件采用碳钢喷塑的材质表现，还原工业夹具的真实外观质感，橡胶部分调整了粗糙度与漫反射参数，呈现出丁腈橡胶特有的半哑光弹性视觉效果。整套夹具的设计思路围绕小安装空间下的大夹紧力需求展开，属于垂直手柄系列的小规格型号，通过杠杆力臂的比例优化，实现手动操作下的大夹紧力输出，锁止状态下具备自锁特性，避免受振动影响出现松脱问题，建模完成后通过运动仿真模拟了夹具从张开到锁止的全行程动作，验证了各部件的运动轨迹合理性，对受力集中的铰接部位做了圆角强化处理，提升整体结构的耐用性，渲染阶段采用柔和的工业场景布光，清晰呈现夹具的整体结构轮廓与各部件的装配关系，方便使用者直观理解夹具的结构组成与操作方式。
