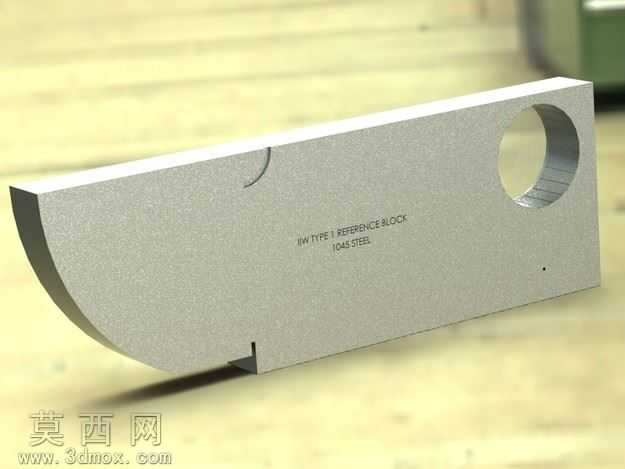

超声检测用IIW型1参考试块三维设计

本模型为超声检测领域专用的IIW型1参考试块，建模阶段严格遵循国际无损检测标准规定的外形尺寸与结构公差要求，首先通过草图绘制确定试块的整体外轮廓：主体为带圆弧端头的矩形块体，端头圆弧半径、整体长宽厚尺寸均完全匹配标准规范，在对应位置绘制标准直径的圆形通孔，同时精准定位试块表面的浅槽、微小定位孔等特征结构，所有特征的位置度、尺寸公差均控制在标准允许的偏差范围内，保证试块的检测校准精度。建模过程采用参数化设计方式，将各关键尺寸设置为可调整参数，方便后续根据不同标准版本的要求快速修改模型规格，特征构建顺序遵循从基体到局部细节的逻辑，先拉伸生成整体块体基体，再依次切除生成通孔、表面槽、定位小孔等细节特征，避免特征顺序错误导致的建模报错与尺寸偏差。材质设置阶段选用1045钢作为试块的基材，在三维软件中调整材质的金属粗糙度、反射率、哑光金属质感参数，还原碳钢试块经过机加工后的真实表面质感，表面蚀刻的标准标识文字采用包覆特征生成，保证文字深度、字体样式与实物试块完全一致。渲染阶段采用柔和的工作室漫反射光源，多角度打光凸显试块的金属质感与边缘轮廓，避免强光反射遮盖试块的细节特征，同时调整阴影参数让模型呈现自然的立体效果。该试块作为超声检测的核心校准工装，建模时充分考虑了实际加工的工艺可行性，所有棱角处均设置了符合机加工要求的微小倒角，无无法加工的尖锐死角，结构设计完全匹配实际使用需求，可直接用于超声检测工艺的模拟、检测人员的操作培训，也可作为机加工生产该试块的三维参考依据，帮助生产者快速明确各结构的尺寸要求与位置关系，减少加工前的图纸核对成本。
