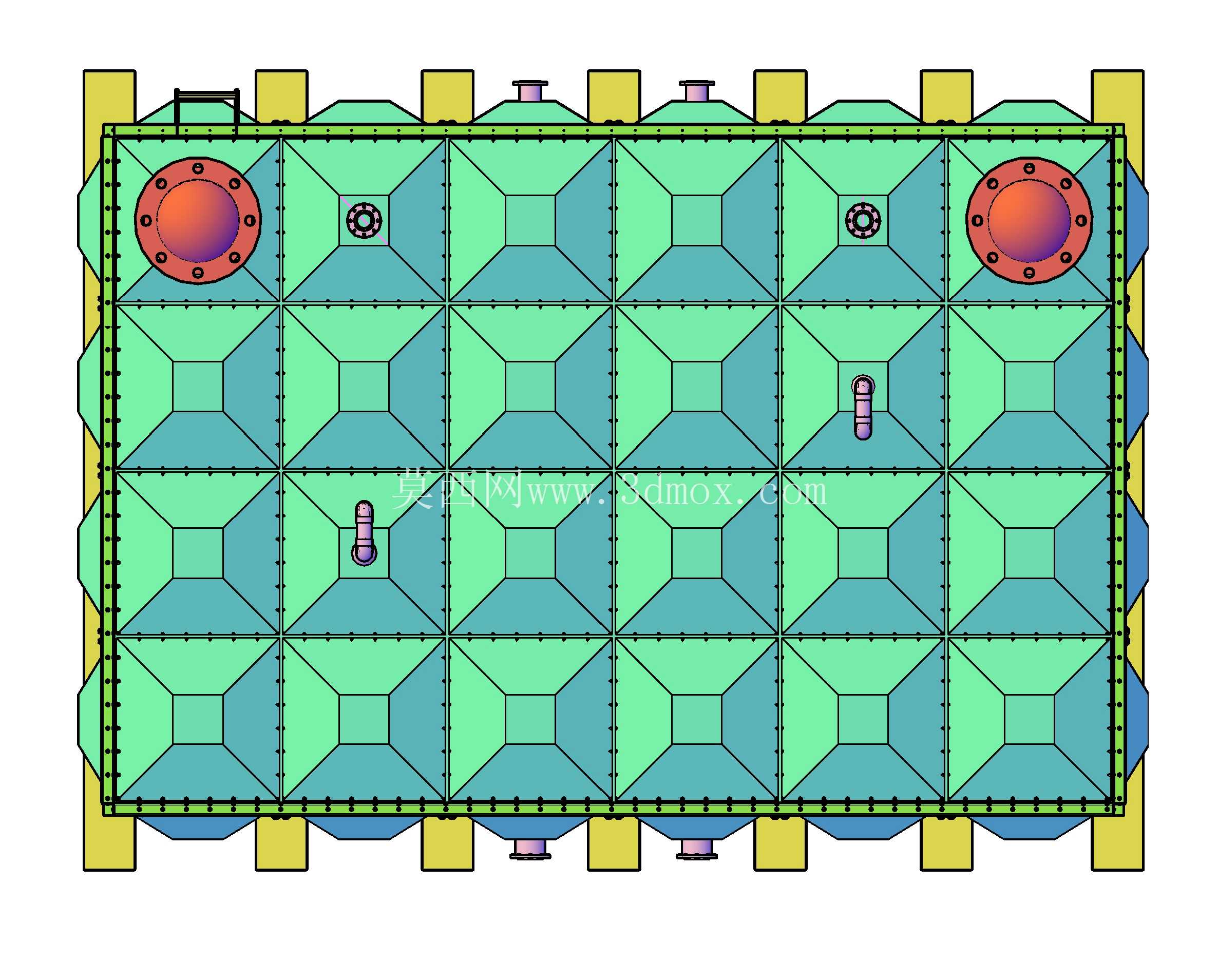

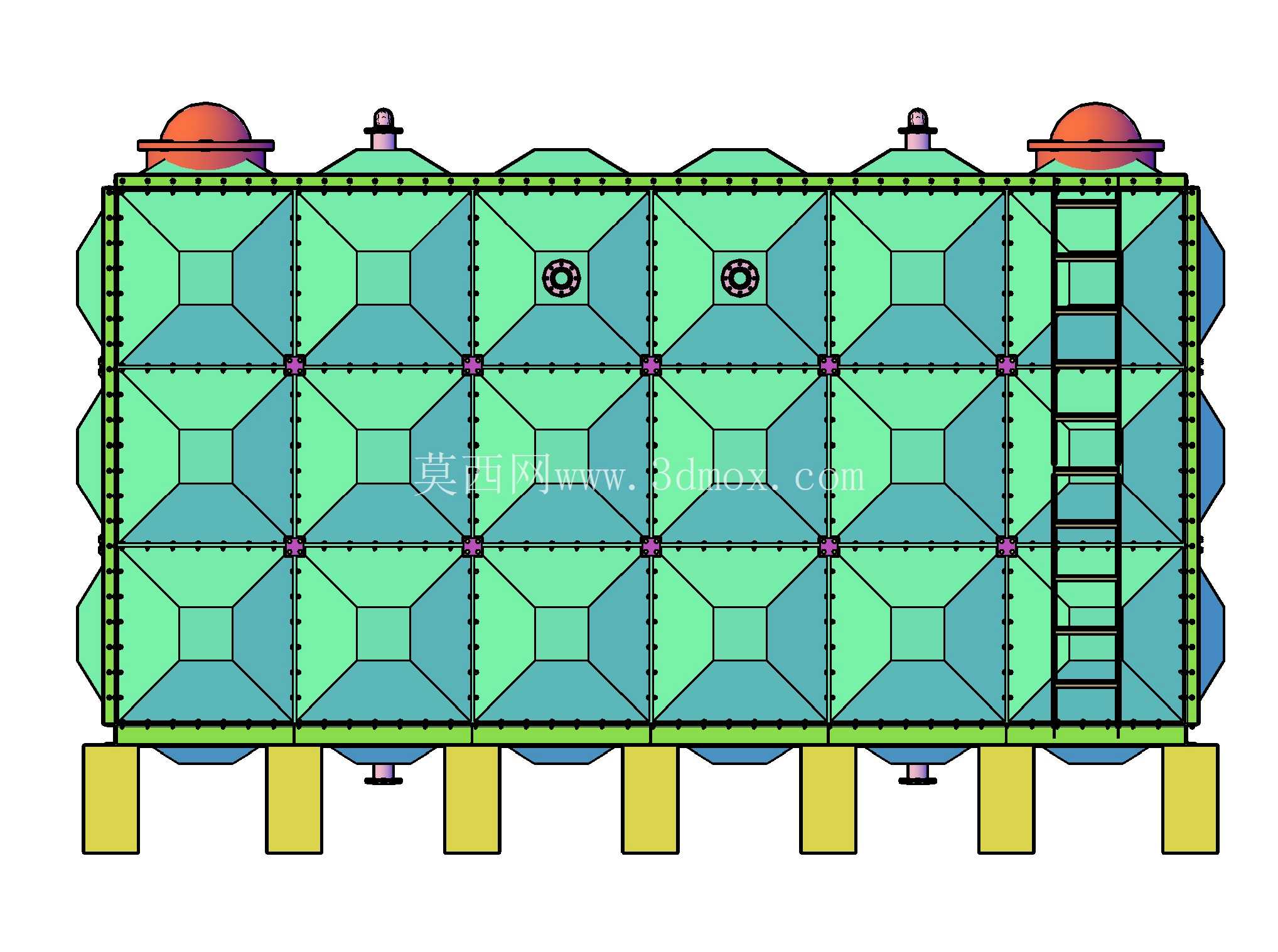

72立方储水箱GRP玻璃钢外护面板结构

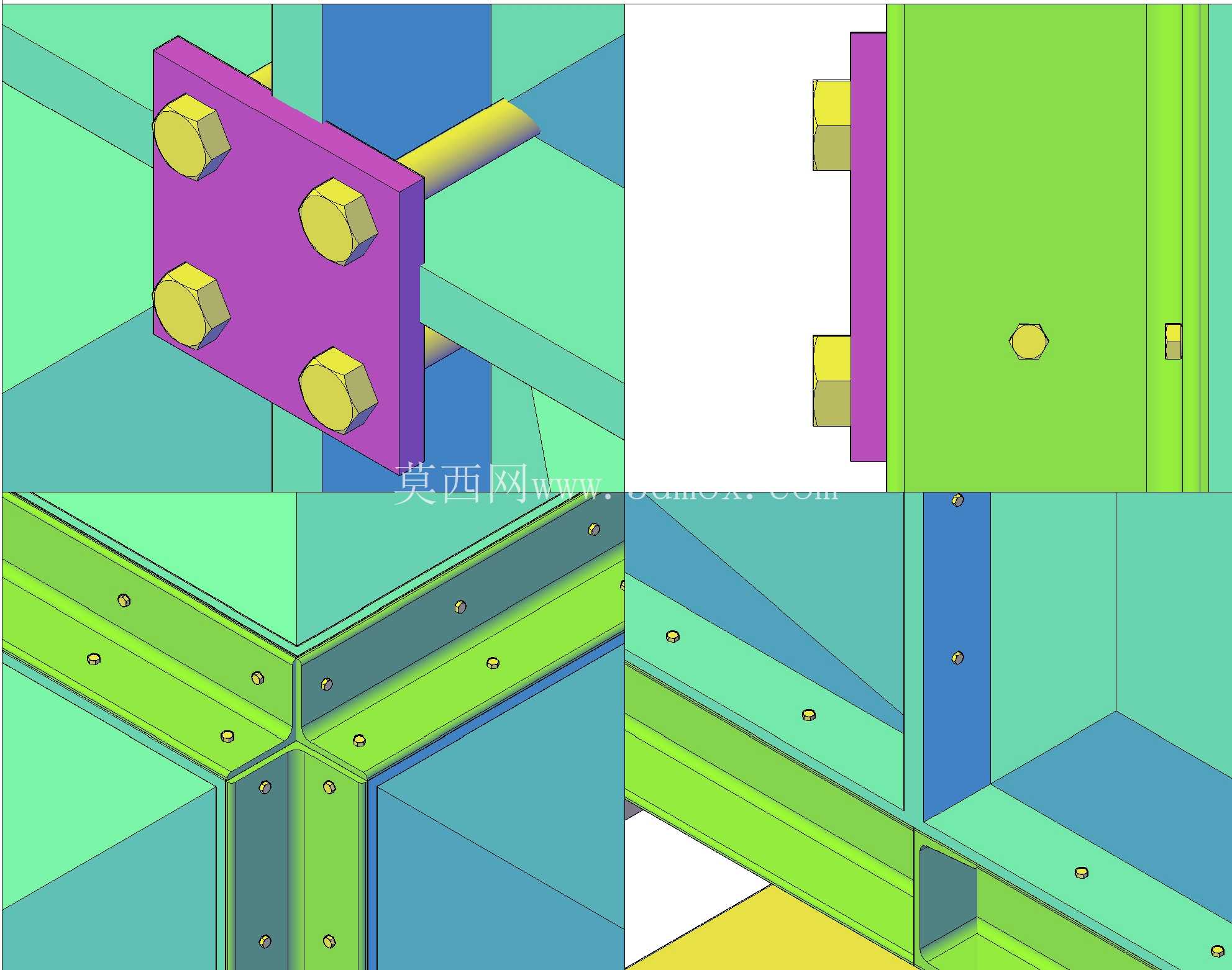

　　在民用二次供水、工业循环水储配、小型市政供水节点的项目现场，储水设施的外护结构长期承担着隔绝外界温湿度波动、阻挡扬尘杂物侵入、缓冲外力磕碰的核心作用，GRP材质的水箱面板凭借自身耐腐、轻质、成型精度可控的特性，逐步替代了传统碳钢焊接、混凝土浇筑的外护结构，成为中小容积储水设备的主流外护选型。本次梳理的这款适配72m³容积储水箱的GRP面板，在结构设计阶段就充分考虑了现场拼装的容错空间与长期使用的形变余量，没有采用行业早期常见的整板大尺寸开模方案，而是拆分了单块面板的幅面边界，单块面板的长宽尺寸控制在人工可单人搬运的范围内，边缘预留的拼接法兰边做了加厚的叠层处理，拼接时配合三元乙丙密封胶条压紧，不需要现场做额外的焊接或者防腐处理，普通安装工人经过简单交底就能完成整组水箱的外护拼装，大幅压缩了现场施工的周期。

　　从功能特性上看，这款面板的基体采用食品级邻苯型树脂作为粘结基材，表面铺覆的耐候胶衣层做了哑光抗紫外线处理，长期暴露在户外露天环境下，不会出现普通塑料面板常见的表层粉化、褪色开裂问题，面板内部的玻璃纤维铺层采用了交错铺覆的工艺，纵向与横向的纤维丝束占比经过反复调校，既保证了面板承受静水侧压时的抗弯曲强度，又避免了纤维铺层不对称导致的成型后翘曲变形。在实际项目应用中，这类GRP面板不仅可以作为储水箱的外护结构，还能适配稳压供水机组的外围护、减压管路组的防雨外罩等场景，面板表面预留的标准化安装孔位，能够直接和通用规格的角铁法兰、不锈钢拉筋做匹配连接，不需要现场二次钻孔切割，减少了现场施工对FRP材质防腐层的破坏。

　　设计过程中，团队针对72m³储水箱的静水压力分布做了有限元模拟，水箱下部的面板比上部面板多增加了两层短切纤维毡的增强层，对应位置的拼接螺栓间距也做了加密处理，避免满水状态下下部面板出现鼓胀变形导致密封失效；面板的内侧做了细微的导流纹路，当水箱内部因为温差产生凝露水时，凝露水可以顺着纹路流向水箱底部的集水槽，不会长期积存在面板拼接缝隙里滋生霉菌。考虑到不同项目的安装边界差异，这款面板的边缘连接结构做了通用化设计，既可以和不锈钢内板搭配组成复合保温水箱的外护层，也可以单独作为玻璃钢整体水箱的壁板使用，面板的厚度公差控制在±0.2mm以内，拼接时的错边量不超过0.5mm，安装完成后整体外表面平整，不需要额外做找平处理就能直接做外层的标识喷涂。

　　在设备运维阶段，这类GRP面板的抗冲击性能能够满足日常巡检的磕碰需求，普通的工具剐蹭只会在表层胶衣留下痕迹，不会破坏内部的纤维结构，如果出现局部破损，也可以用同材质的树脂胶泥做现场修补，修补后的强度能够达到原面板的90%以上，不需要整板更换，大幅降低了储水设施的全生命周期运维成本。不同于传统碳钢面板需要定期做除锈刷漆的防腐维护，这款GRP面板在正常使用环境下的免维护周期可以达到15年以上，面板本身的导热系数远低于金属材质，搭配内部的保温层时，能够有效减少储水的温降，在北方寒冷地区的户外项目中，能够降低水箱伴热系统的能耗，避免冬季出现壁面结冰的问题。在管路对接的位置，面板可以根据项目实际的管路走向预留对应的开孔，开孔边缘做了翻边增强处理，和管路法兰连接时不会出现应力集中导致的面板开裂，适配减压阀、液位计、溢流管等不同附件的安装需求，不需要在现场对面板做破坏性的开孔作业，保证了整体结构的完整性与防腐性能。
