三线集成式超声波计量撬装管路系统

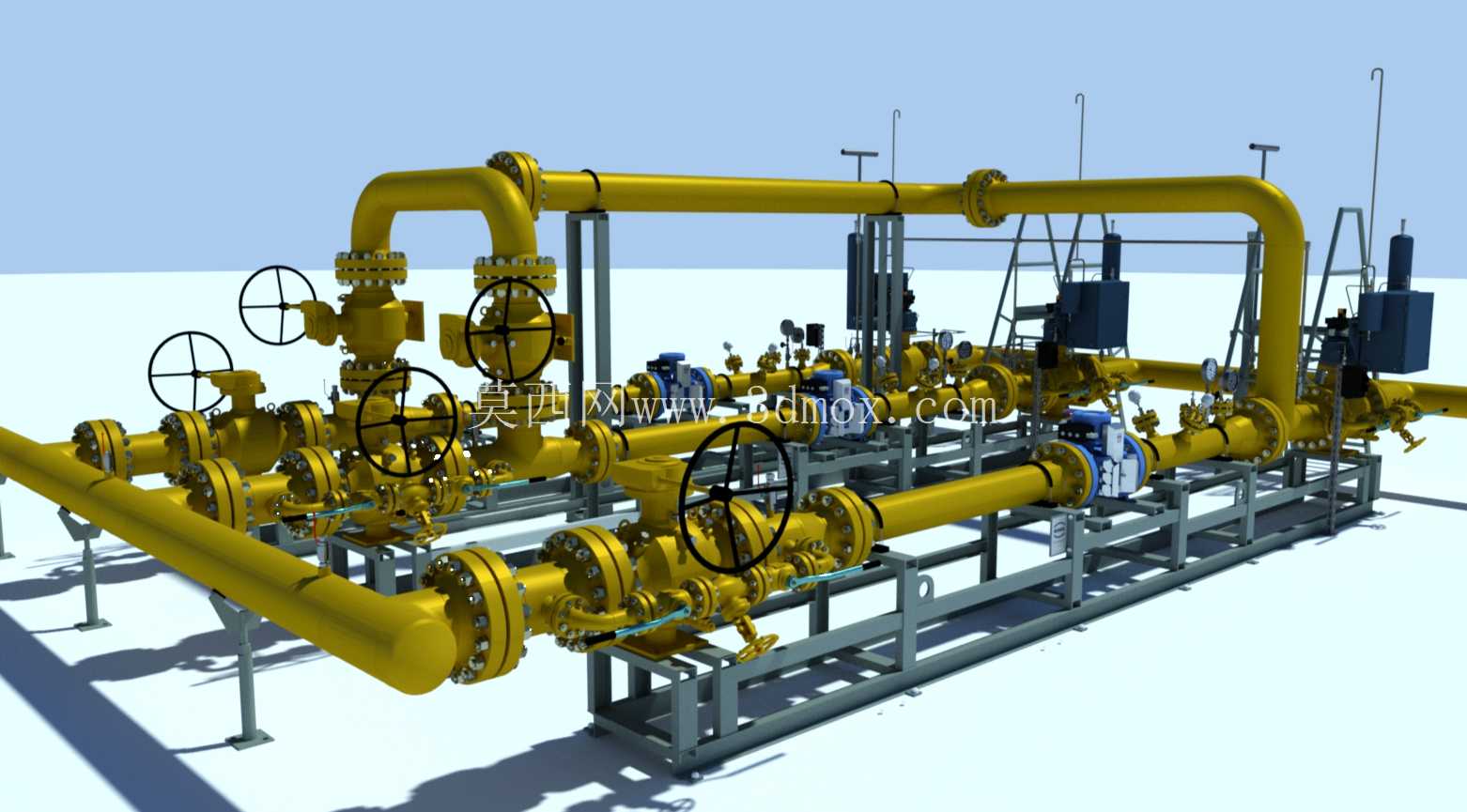

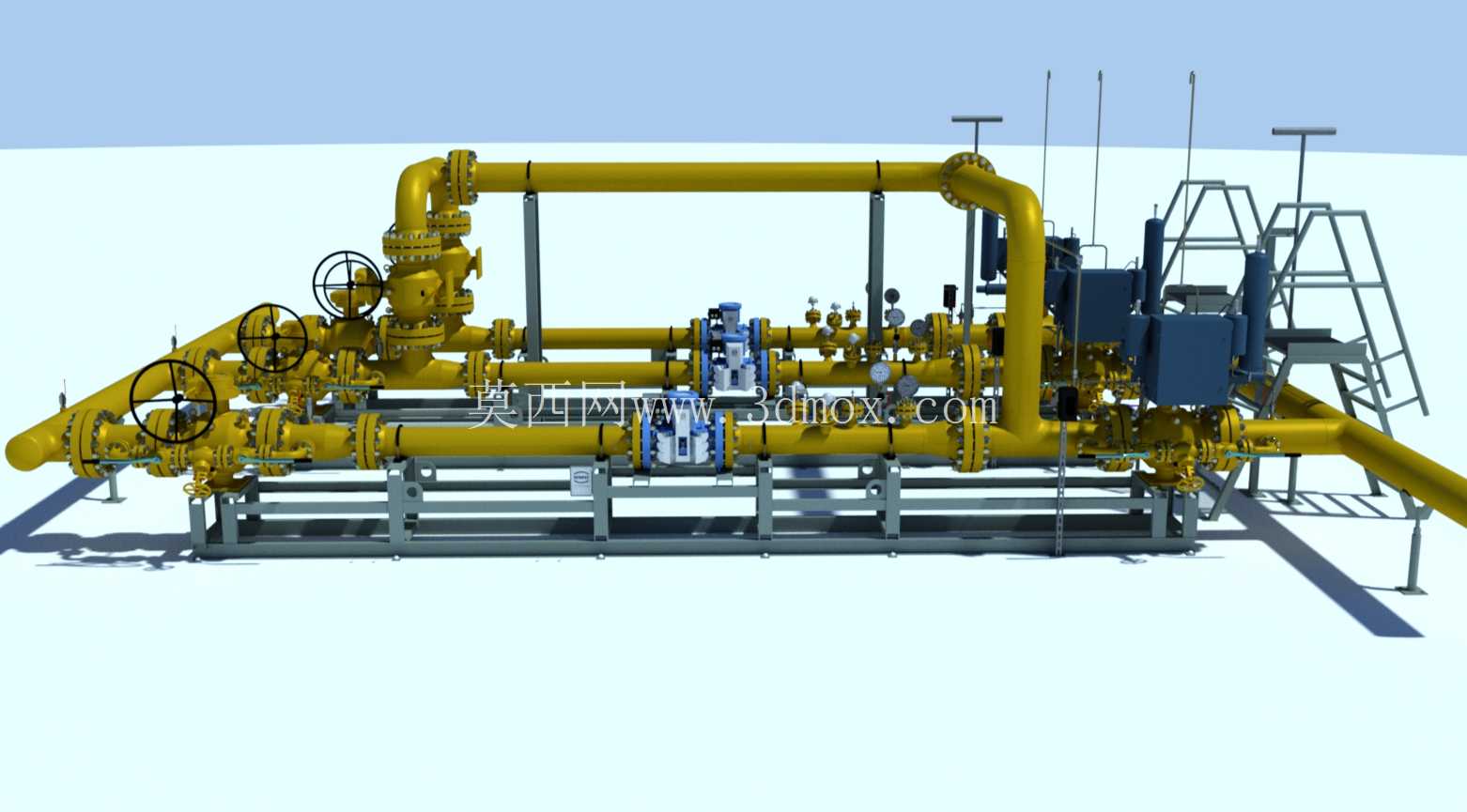

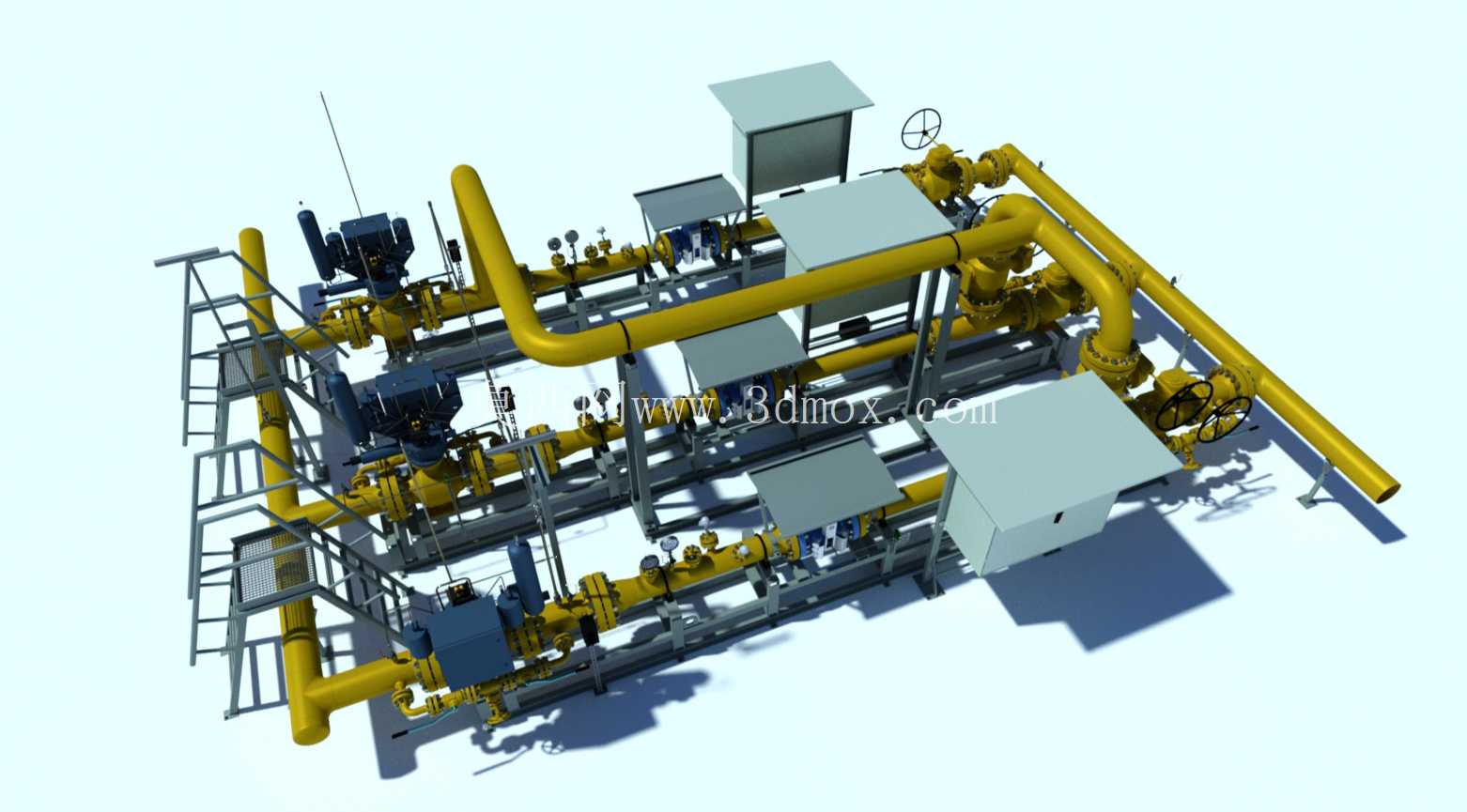

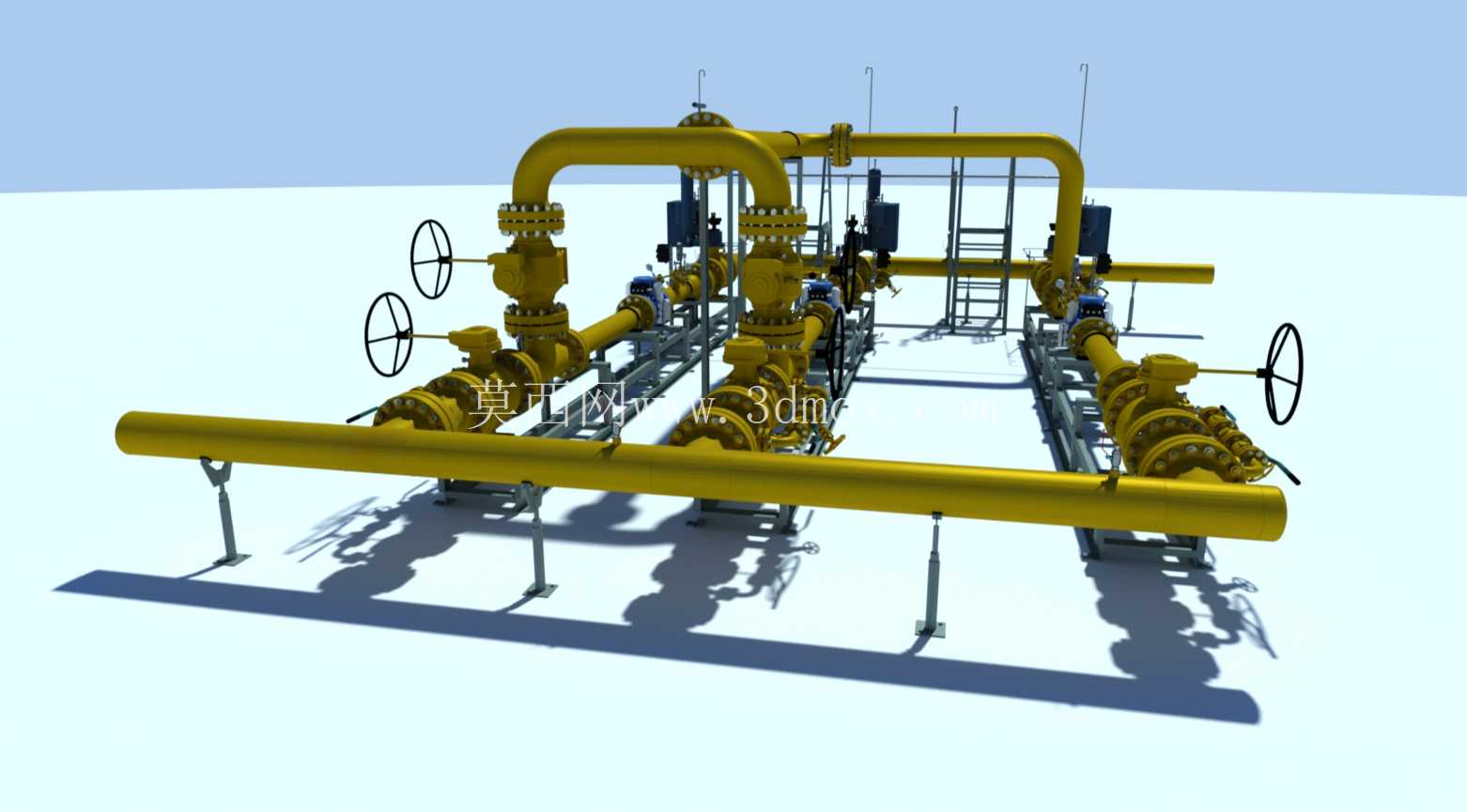

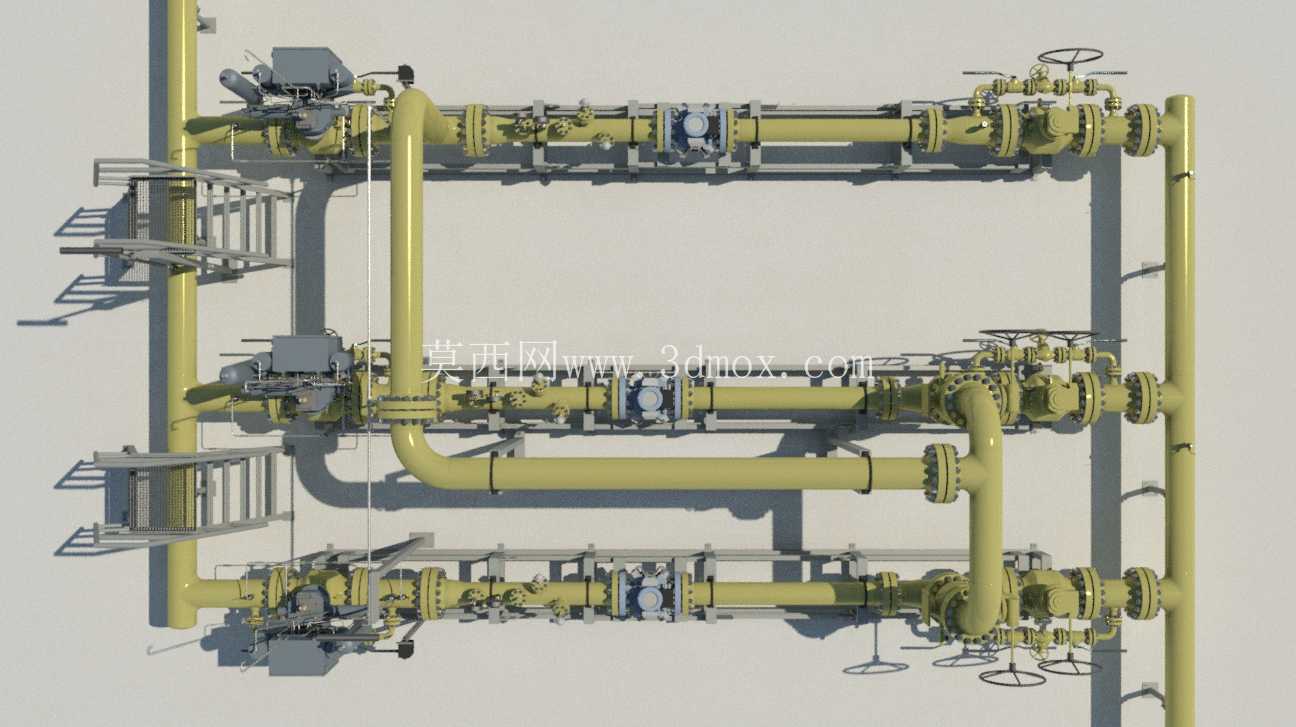

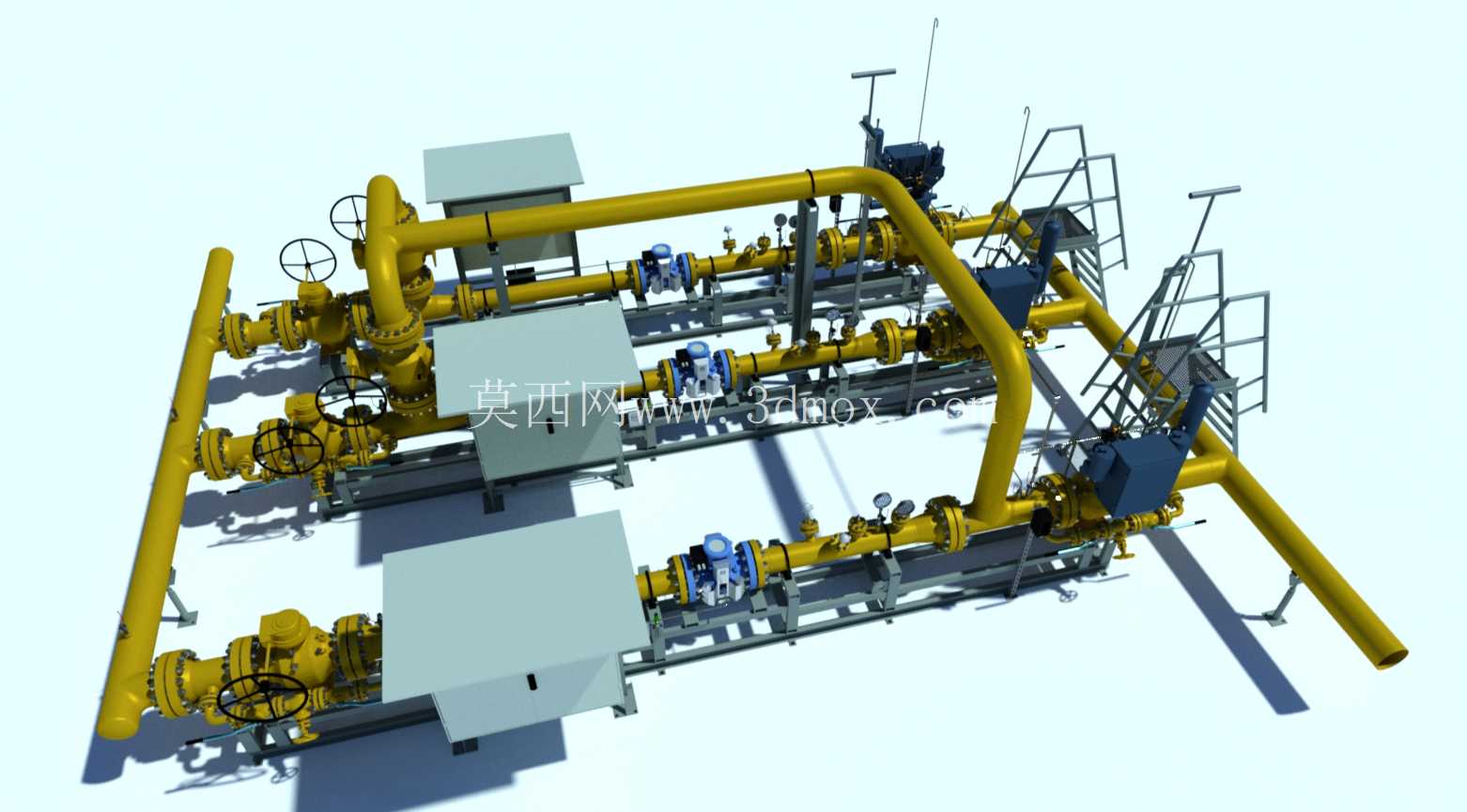

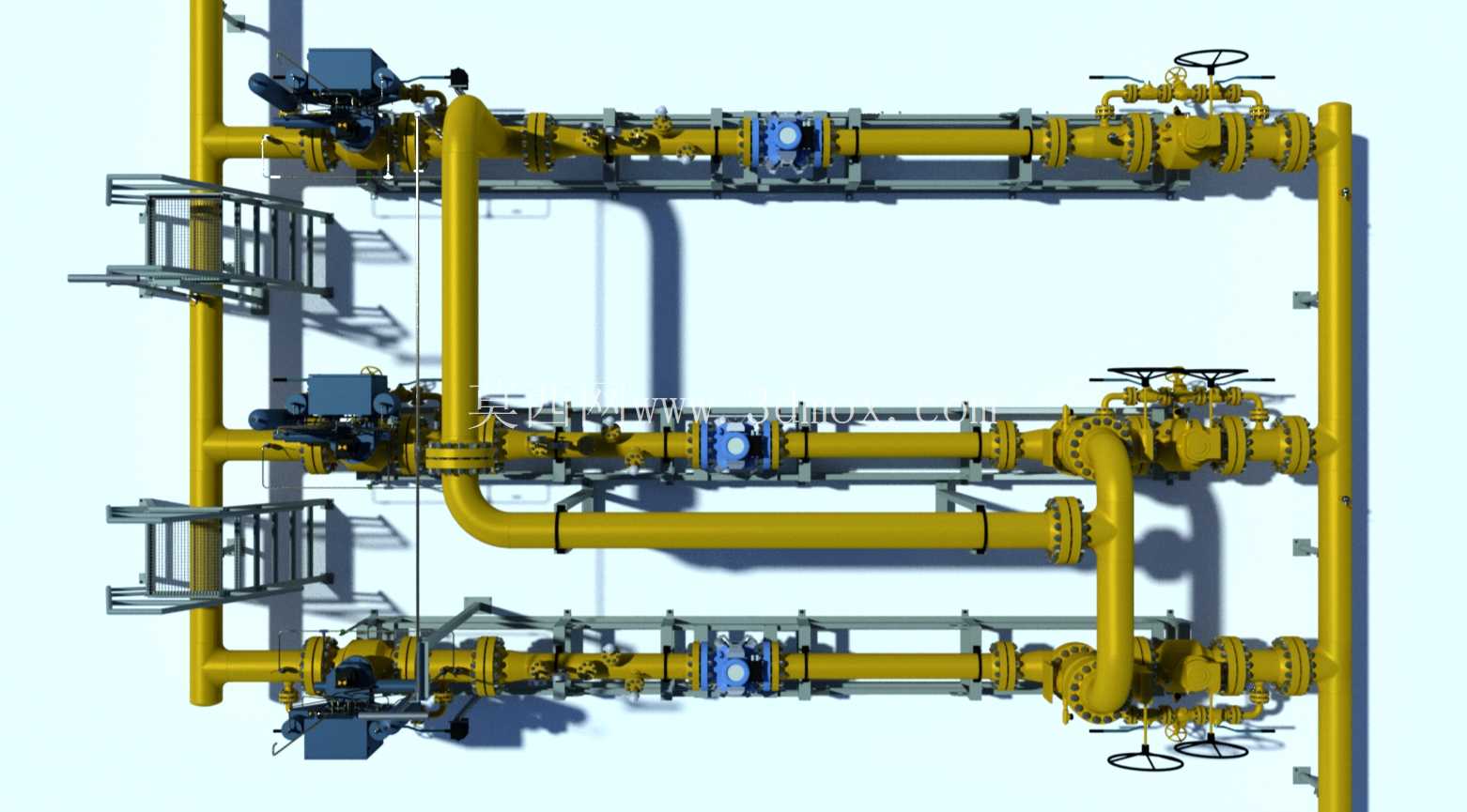

　　这套集成式管路计量单元，主要面向长输管线分输站、城市燃气门站、工业厂区气体介质调压计量场景设计，将传统分散布置的计量、调压、截断、旁通功能全部整合在统一撬装底座上，大幅缩减现场安装的施工周期与管路对接误差。从结构布局来看，整体采用三管路并行设计，日常运行时可根据实际输配流量选择单路、双路或三路同时投用，单路检修时无需截断全站气源，通过备用管路即可维持连续供气，完全匹配燃气、工艺气体输配场景不停输作业的硬性要求。每一路管段上依次配置了手动截断球阀、调压阀组、超声波计量单元，管路连接全部采用标准法兰对接，法兰密封面的凸台高度、螺栓孔中心距严格匹配通用工业管道标准，现场对接时无需额外加工过渡连接件。

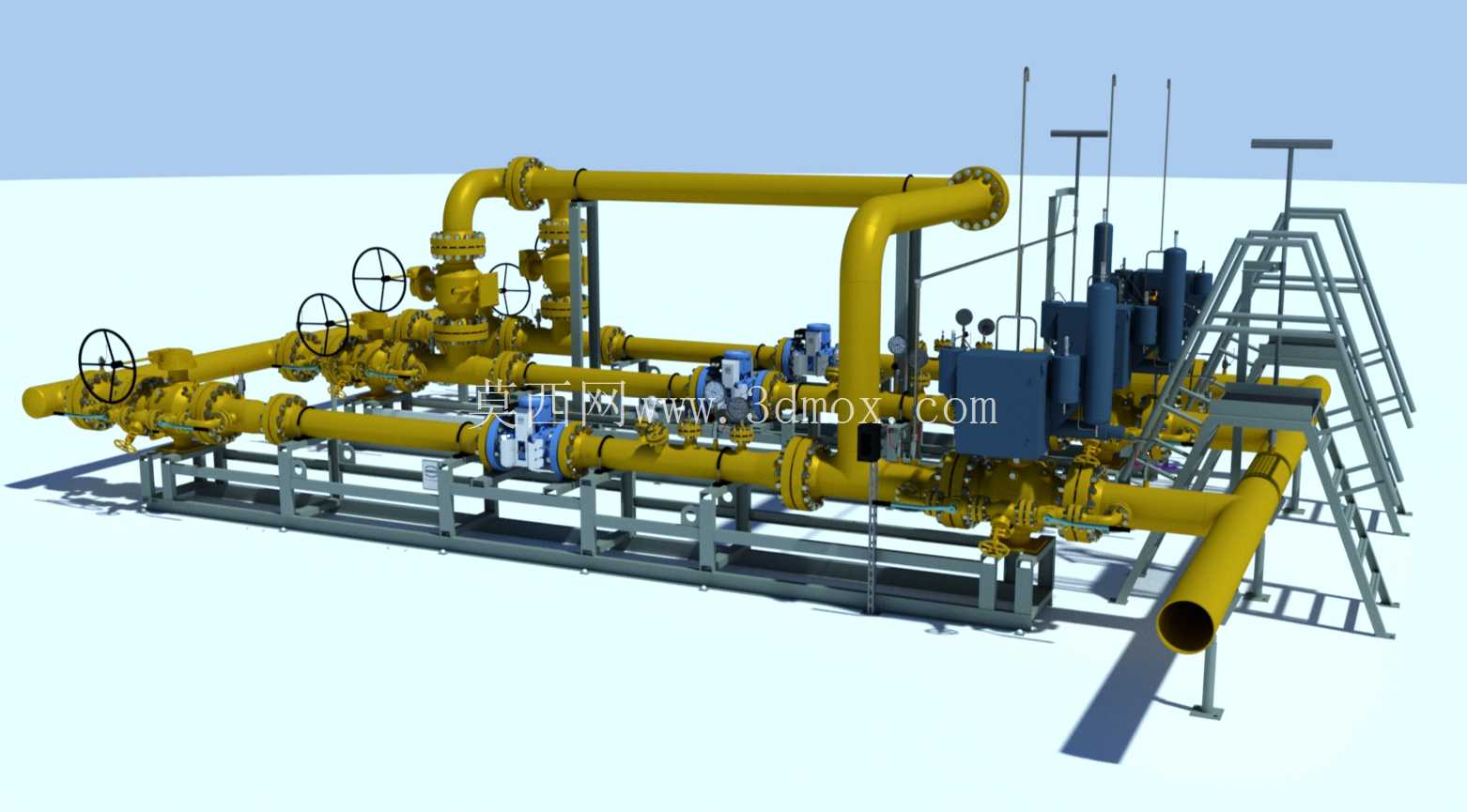

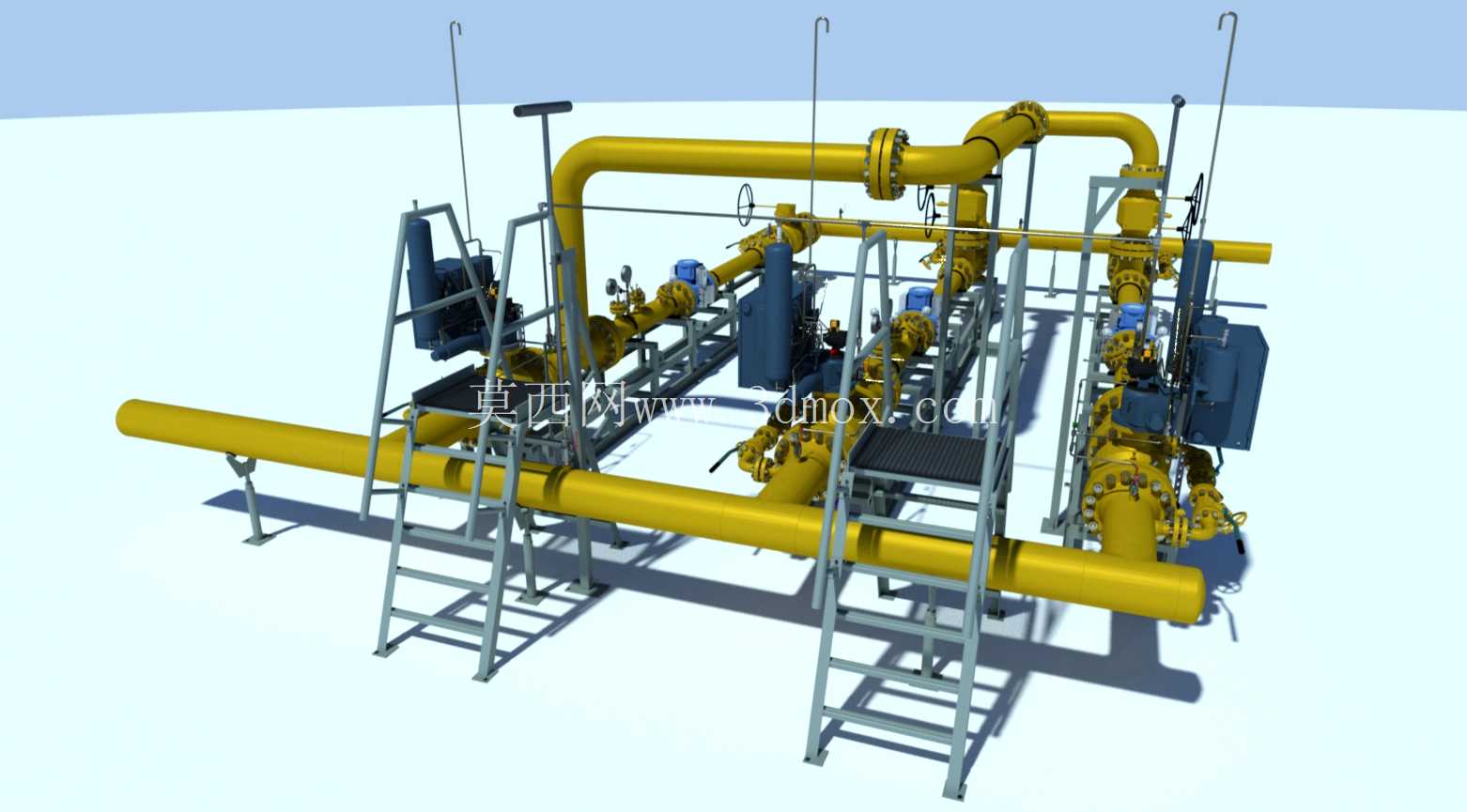

　　管路上方设置的操作走台与护栏，完全符合工业操作平台的安全规范，踏步高度、护栏横杆间距都预留了足够的操作空间，运维人员可直接在走台上完成阀门启闭、仪表读数、设备检修等操作，无需额外搭设脚手架。设计阶段优先考虑了管路的应力分布，所有弯头的曲率半径、管道支撑点的位置都经过受力校核，避免介质流动时产生的水击、振动导致管路焊缝开裂或支架变形；黄色的管路外表面做了统一的防腐涂装，既符合工业管道的色标规范，也能在户外安装场景下抵御紫外线、雨水带来的涂层老化。

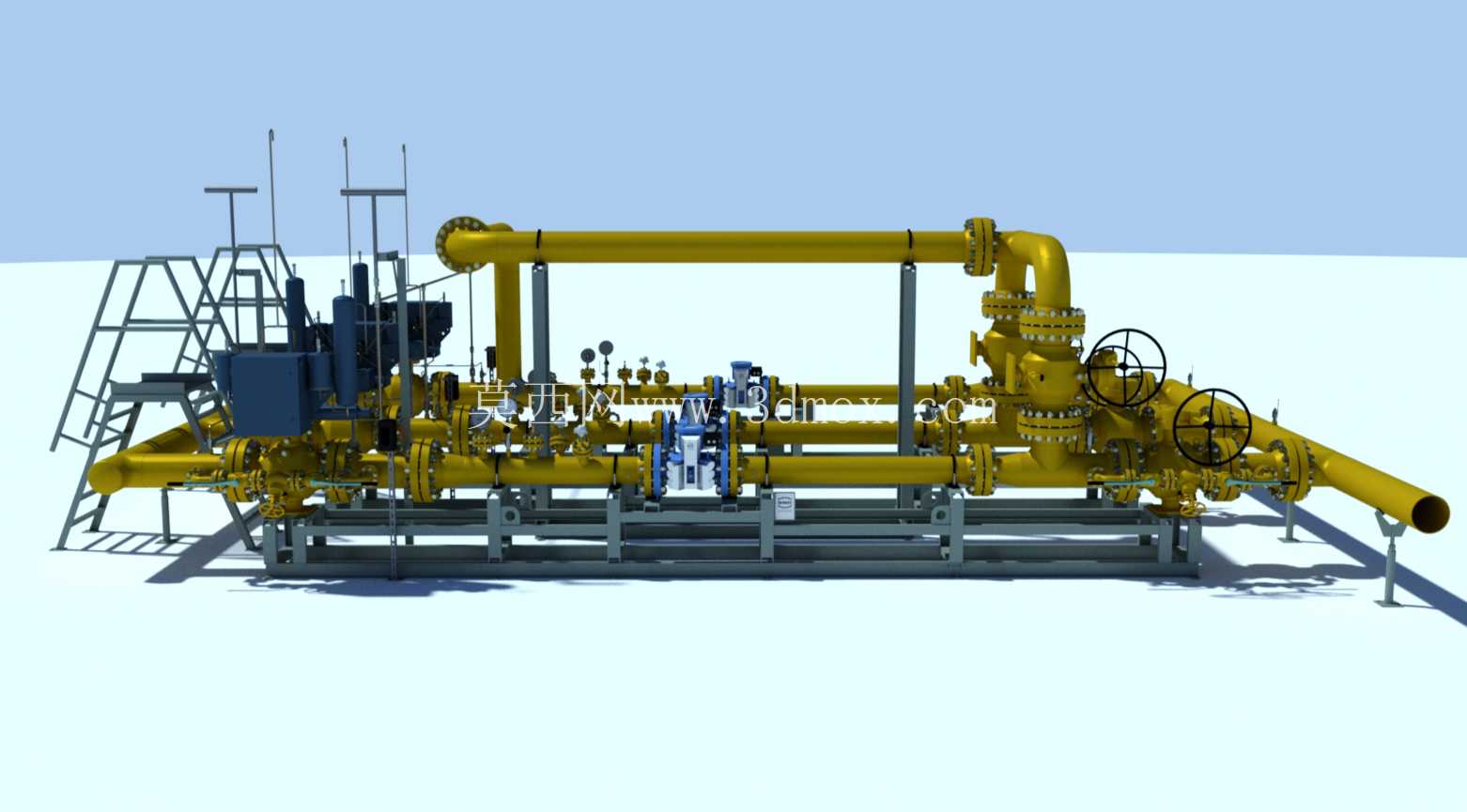

　　超声波计量单元直接集成在管段中部，前后预留的直管段长度完全满足计量精度要求，避免弯头、阀门带来的流态紊乱影响计量数据准确性，计量模块旁预留了仪表接线接口，可直接对接站控系统实现流量数据的实时远传。撬装底座采用型钢焊接成型，底座上的地脚螺栓孔位置统一规划，现场安装时只需将整体撬块吊装到预设的混凝土基础上，完成地脚螺栓固定、进出口管路对接、仪表接线即可投入使用，相比现场散件组装的施工模式，能减少70%以上的现场安装工作量，同时避免现场焊接、配管带来的施工质量不稳定问题。

　　管路配置的阀门全部采用明杆结构，运维人员可直接通过阀杆伸出长度判断阀门的启闭状态，阀门手轮的安装高度统一设置在人体工程学操作区间，站在走台上无需过度俯身或抬手即可完成操作。旁通管路的设置考虑了极端工况下的应急供气需求，当主路计量或调压设备出现故障时，可快速切换至旁通管路维持临时供气，待故障设备完成检修后再切回主路运行，最大程度降低设备故障对下游供气的影响。整套撬装单元的外形尺寸充分考虑了公路运输的限界要求，整体宽度、高度都符合常规货运车辆的装载规范，工厂完成整体组装、试压后可直接整体运输至现场，无需拆解运输后二次组装。管路支架与底座之间设置了减震垫，可缓冲介质流动、阀门启闭带来的振动传递，避免振动传导至基础导致地脚螺栓松动。所有外露的金属部件都做了相应的防腐处理，户外长期使用也不会出现严重的锈蚀问题，适配不同地区的户外安装环境。
