法兰式手动蝶阀工业管路控制构件

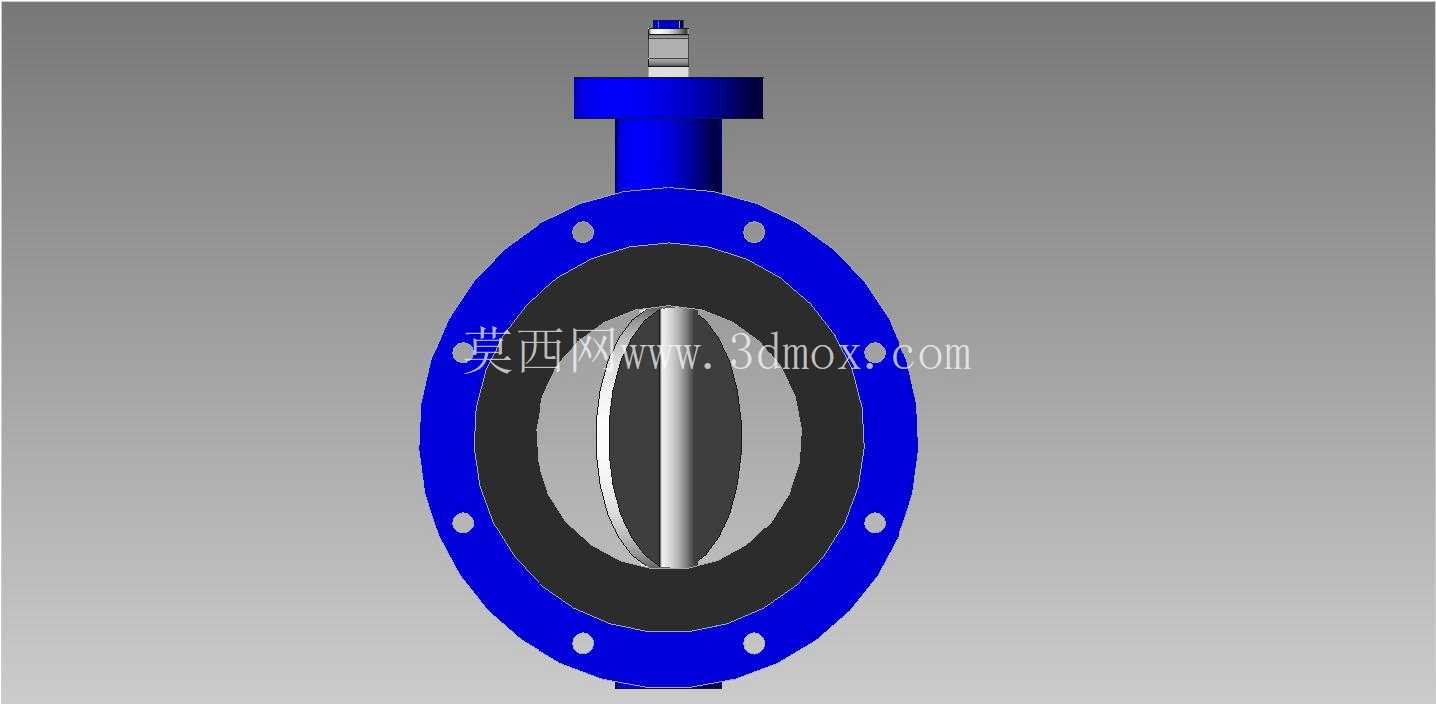

　　在市政给排水主管网、化工介质输送管线、暖通空调循环水系统、冶金工艺风路等场景中，这类法兰式手动蝶阀是管路通断与流量调节的核心执行构件，日常工况下承担低压流体的截流、节流任务，相比同通径的闸阀、截止阀，其结构长度更短，安装占用的轴向空间更小，适合排布紧凑的管廊、设备进出口位置。从实际使用反馈来看，这类蝶阀的启闭操作仅需阀杆带动阀板做90度回转，手动操作力矩小，日常巡检时操作人员无需借助加长杆即可完成启闭动作，阀板处于全开位置时，流道内的通流截面与管路内径基本一致，流体经过时的局部阻力系数远小于升降式阀门，不会在阀后形成明显的紊流区，对输送含少量悬浮颗粒的流体也有较好的适应性，不会出现颗粒卡塞密封面的情况。

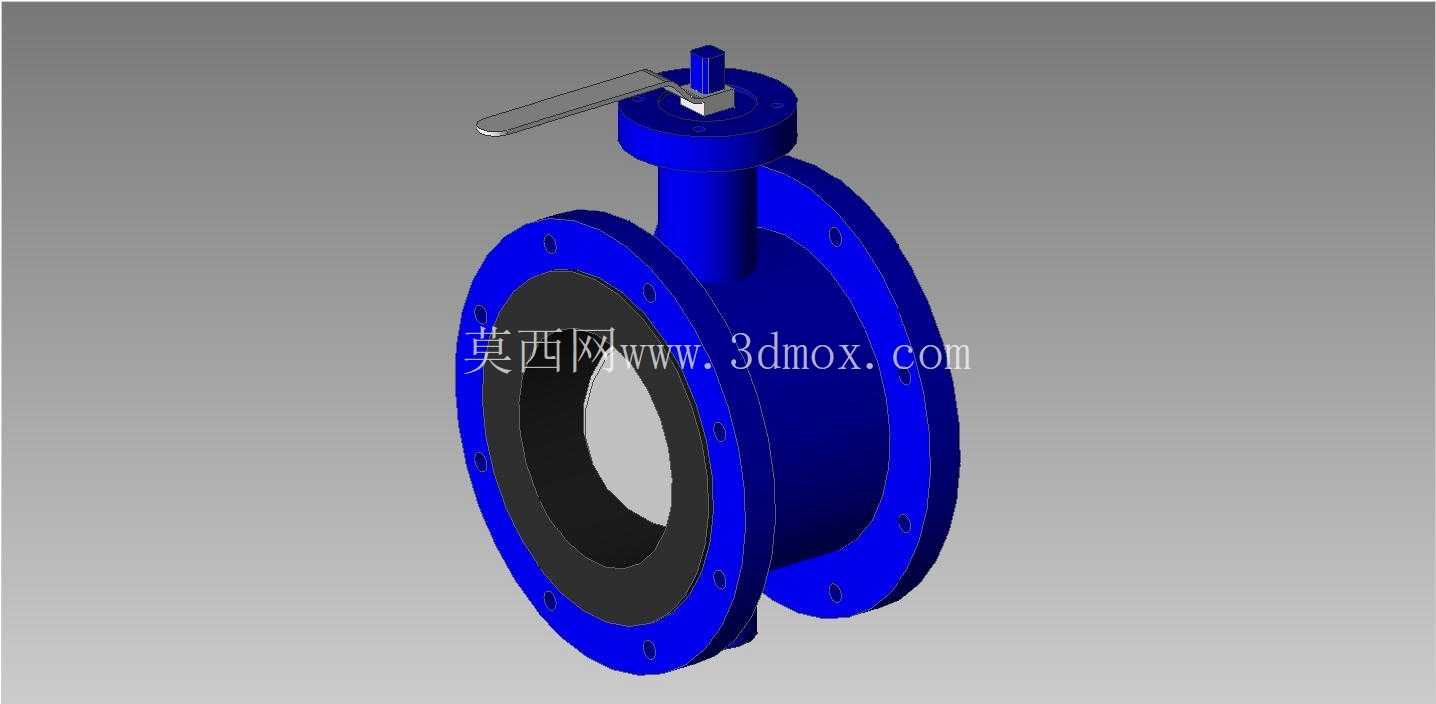

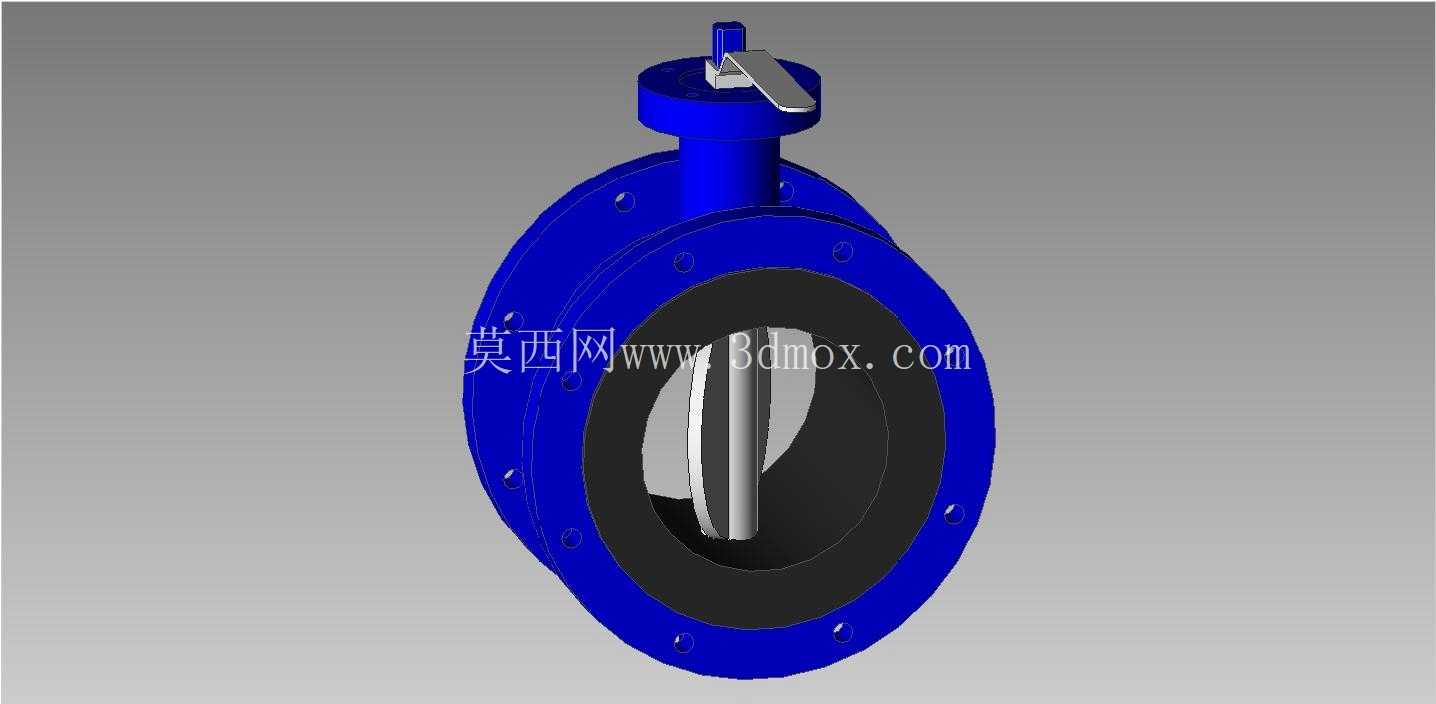

　　设计阶段首先要匹配对应通径管路的法兰连接标准，法兰端面上的螺栓孔分布圆直径、螺栓孔数量与孔径必须严格贴合通用管路法兰规范，确保现场安装时无需额外加工转接法兰即可直接对接，阀体的轴向结构长度控制在同通径闸阀的三分之一左右，能有效降低管路系统的整体安装空间占用，尤其是在多层排布的管廊中，更短的结构长度可以给相邻管路预留足够的安装与检修间隙。密封结构的设计上，阀板外缘的橡胶密封圈采用嵌入式固定结构，更换密封件时无需将整个阀门从管路上拆下，仅需松开阀杆压盖即可抽出阀板更换密封圈，大幅降低后期运维的工作量；阀杆与阀体的配合部位设置两道O型密封圈，分别承担防尘与防介质泄漏的作用，即使在户外露天安装场景下，也能阻挡雨水、灰尘进入阀杆转动副，避免长期使用后阀杆锈蚀卡滞。阀板的流线型轮廓经过流场仿真优化，在半开调节工况下，流体沿阀板表面的流动更平顺，不会在阀板背面形成大面积的低压涡流区，既降低了流体对阀板的冲刷磨损，也能减少阀门工作时的流致振动，避免振动传递到管路支架引发紧固件松动。顶部的操作手柄设置了档位定位结构，手柄转动到对应角度时可以自动卡入定位槽，无需额外锁定装置即可保持阀板的开度，操作人员可以通过手柄的指向直观判断阀门的启闭状态与开度大小，避免出现误操作。

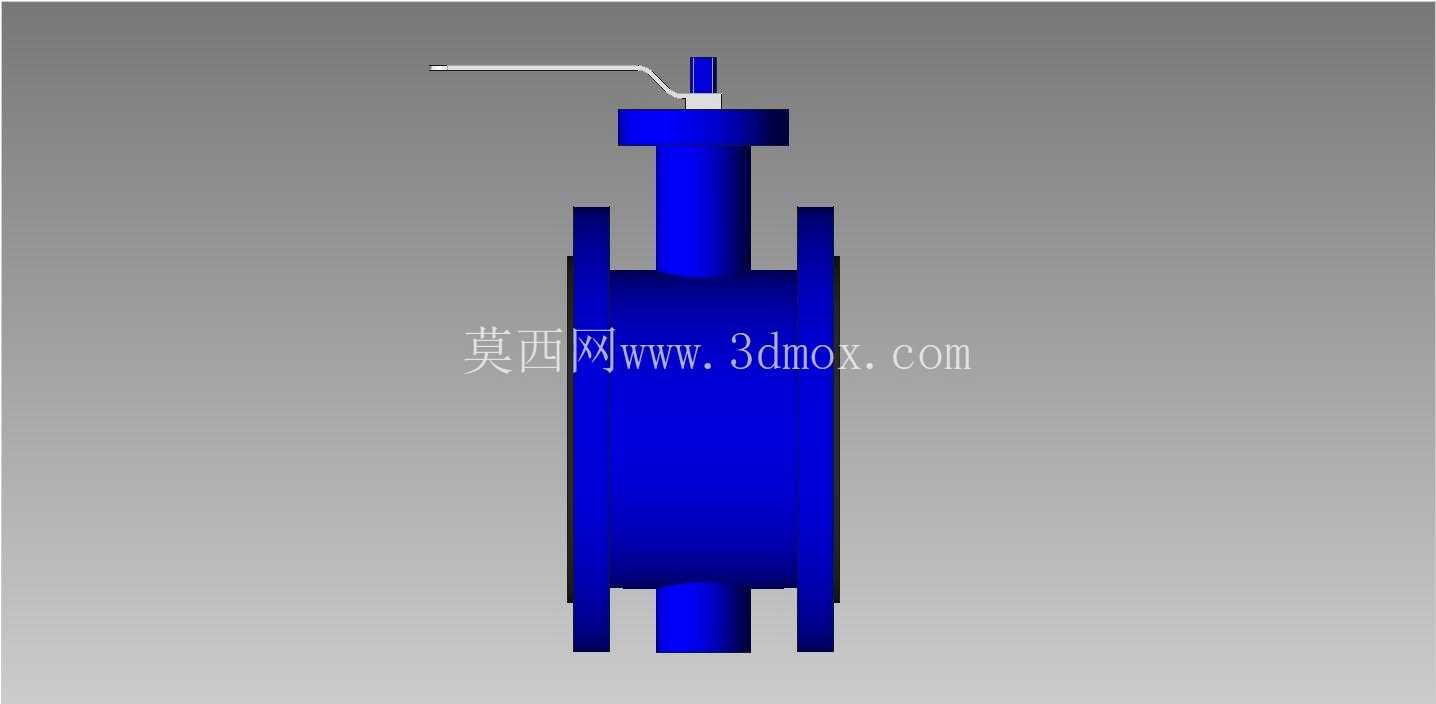

　　安装边界方面，阀门顶部的操作手柄需要预留足够的转动空间，手柄向上转动到全开位置时，最高点距离阀体法兰端面的高度要满足现场操作的人体工程学要求，同时阀体两侧的法兰密封面要保证足够的平面度，安装时法兰密封面之间的垫片压缩量控制在合理范围，避免因垫片过度压缩导致密封失效或者法兰变形。这类蝶阀的适用压力等级覆盖常规低压管路工况，阀体采用铸铁材质时可以满足普通水、空气等无强腐蚀性介质的输送要求，若用于腐蚀性介质场景，可将阀板、阀杆材质更换为不锈钢，密封圈更换为氟橡胶材质，即可适配多数化工介质的输送需求。

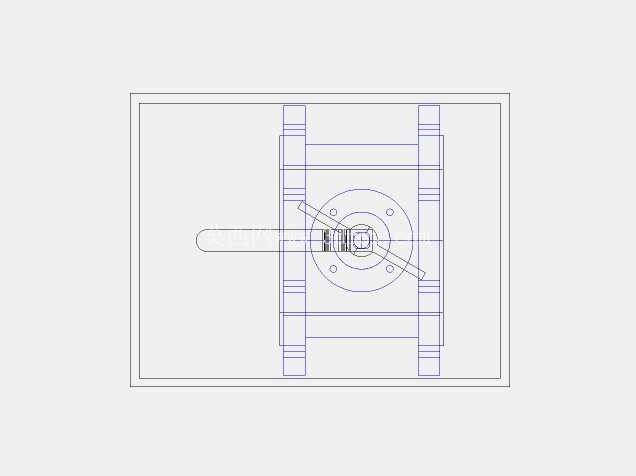

　　在管路系统设计选型时，需要根据管路的设计压力、介质温度、介质腐蚀性来匹配对应的材质组合，同时要核算阀门的流阻系数对整个管路系统压力损失的影响，确保泵组的扬程能够覆盖管路总阻力。建模过程中，需要重点保证法兰螺栓孔的位置度公差，阀杆与阀板的配合公差要满足转动灵活无旷量的要求，密封面的轮廓度公差要控制在密封件的补偿范围内，避免出现密封泄漏的问题；阀体的加强筋布置在法兰与阀体筒身的连接位置，既可以提升阀体的整体刚性，避免法兰连接时螺栓预紧力导致阀体变形，也不会过多增加阀门的整体重量。
