螺丝刀配套成型定位工装结构设计

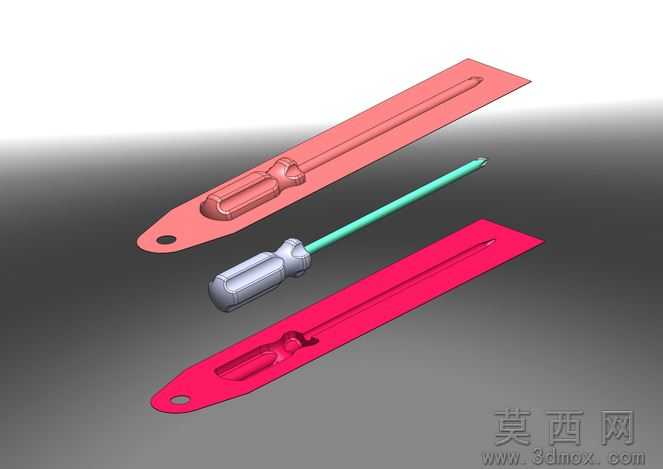

本作品为针对螺丝刀批杆与手柄装配定位工序设计的配套工装结构，整体采用SolidWorks完成全参数化三维建模，建模过程中对工装的定位型腔、导向槽、安装孔等核心结构进行了全约束尺寸定义，确保各部件间的装配公差控制在五金工装常用的IT7级精度范围内，可直接对接后续的工程图导出与数控加工工序。渲染阶段采用哑光金属材质模拟工装实际加工后的钢质基体效果，对型腔内壁做了轻微的粗糙度纹理处理，还原铣削加工后的真实表面质感，螺丝刀模型分别采用银灰色哑光塑料材质模拟手柄、亮面镀铬金属材质模拟批杆，通过三点布光方案突出工装型腔与螺丝刀外形的贴合度，清晰展示工装的定位逻辑。结构设计上，两款工装分别对应不同规格螺丝刀的定位需求，长条形工装本体一端开设圆形安装固定孔，可通过螺栓将工装固定在装配工作台的工位上，工装表面开设与螺丝刀手柄、批杆外形完全匹配的下沉式型腔，型腔轮廓与螺丝刀外轮廓保留0.1mm的装配间隙，既可以保证螺丝刀能够顺畅放入型腔，又能够限制螺丝刀在装配过程中的径向窜动与轴向偏移，避免批杆与手柄压合时出现同轴度偏差。设计思路围绕螺丝刀装配工序的实际痛点展开，传统螺丝刀装配过程中多采用人工手持定位的方式，不仅装配效率低，还容易出现批杆歪斜、手柄压合不到位的次品问题，本套工装通过仿形型腔的定位设计，无需人工反复调整对位，将螺丝刀直接放入型腔即可完成精准定位，大幅降低装配工序的操作难度，同时工装采用整体式铣削加工的结构设计，没有多余的活动部件，结构强度高、耐磨损，长期使用也不会出现定位精度下降的问题，适配中小规格螺丝刀的批量装配生产场景，也可根据不同螺丝刀的外形尺寸快速调整型腔参数生成对应规格的工装模型。
