带挂钩式拉伸弹簧精密结构设计

在各类需要提供复位拉力、张紧缓冲的机械结构中，带挂钩的拉伸弹簧是应用频次极高的弹性构件，小到日常的五金器具、家电开合结构，大到工业设备的张紧机构、工装夹具的复位单元，都能见到这类构件的身影。这类弹簧的核心作用是在承受轴向拉力时产生反向回弹力，通过自身的弹性变形储存能量，在外力撤除后带动关联构件回到初始位置，或是在机构运行过程中持续提供稳定的张紧力，避免传动部件出现松脱、错位的问题。

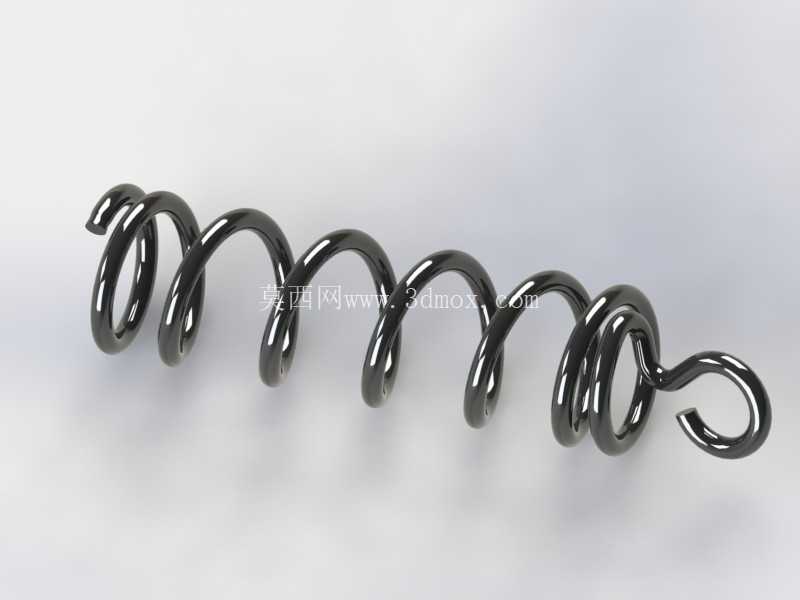

从结构设计逻辑来看，这款带钩拉伸弹簧的主体采用等节距圆柱螺旋结构，这种结构的优势在于受力时各圈的变形量均匀，弹力输出线性度好，不会出现局部应力集中导致的过早疲劳失效。两端的挂钩采用与簧体同材质的线材一体弯折成型，没有额外的焊接或拼接结构，避免了连接位置的强度短板，挂钩的弯折弧度经过反复校核，既保证了与安装位挂接时的贴合度，又能在受拉时将载荷均匀传递到簧体端部，不会在挂钩根部出现应力突变。簧体的线径、中径、有效圈数的匹配是设计的核心，线径决定了弹簧的基础刚度，中径影响弹簧的变形行程与安装空间占用，有效圈数则直接关联弹簧的最大允许变形量与疲劳寿命，三者的参数匹配需要结合实际安装场景的拉力需求、行程需求反复迭代，既不能刚度过大导致机构动作阻力过高，也不能刚度过小导致拉力不足无法带动构件复位。

在实际安装场景中，这类弹簧的安装边界需要重点关注，首先是两端挂钩的挂接位置需要预留足够的摆动空间，因为弹簧在受拉伸长的过程中，挂钩会随着簧体的变形产生微小的角度偏转，如果安装位周边有硬质构件干涉，很容易导致挂钩出现侧向受力，长期运行会出现挂钩变形甚至断裂的问题。其次是弹簧的最小安装长度需要大于并紧长度，避免机构运行到极限位置时弹簧各圈完全并紧，产生额外的冲击载荷，加速弹簧的疲劳失效。另外，弹簧的安装预拉力需要根据机构的实际需求调整，预拉力过小会导致机构在静止状态下出现松旷，预拉力过大则会增加机构的初始负载，提升驱动部件的功率损耗。

从应用场景的适配性来看，这款弹簧可以适配多类不同的工业场景：在自动化输送线的张紧结构中，它可以为输送带提供持续的张紧力，抵消输送带长期运行产生的蠕变伸长，避免输送过程中出现打滑、跑偏的问题；在工装夹具的复位结构中，它可以在夹具松开动作时带动夹头快速回到初始位置，提升夹具的动作响应速度；在各类门窗、箱柜的开合结构中，它可以提供柔和的回弹力，避免开合过程中出现撞击异响，同时保证闭合位置的贴合度；在小型动力机械的操纵机构中，它可以为踏板、操纵杆提供复位力，保证操纵动作结束后构件自动回位，提升操作的便捷性与可靠性。

设计这类弹簧的时候，还需要重点考虑使用环境的影响，如果是在潮湿、有腐蚀介质的场景中使用，需要对应选择耐腐蚀的材质或是做表面防护处理，避免簧体出现锈蚀导致弹力衰减、断裂；如果是在高频往复运动的场景中使用，需要选择疲劳强度更高的材质，同时优化端部挂钩的过渡圆角，降低应力集中系数，提升弹簧的循环使用寿命。另外，弹簧的表面粗糙度也会影响疲劳寿命，簧体表面不能有明显的划痕、折叠等加工缺陷，这些缺陷会成为应力集中源，在反复受载的过程中扩展成裂纹，最终导致弹簧断裂。在三维建模过程中，需要准确还原簧体的螺旋升角、挂钩的弯折角度与过渡圆角，不能简单将挂钩与簧体做直角拼接，否则后续做有限元应力分析时会出现失真的结果，无法准确评估弹簧的受力状态与寿命表现。同时建模时需要预留出弹簧的变形空间，在装配体中模拟弹簧在最大拉伸长度、最小安装长度下的状态，检查是否会与周边构件产生干涉，确保实际装配后机构运行顺畅。
