双立柱可调式定位芯棒工装结构

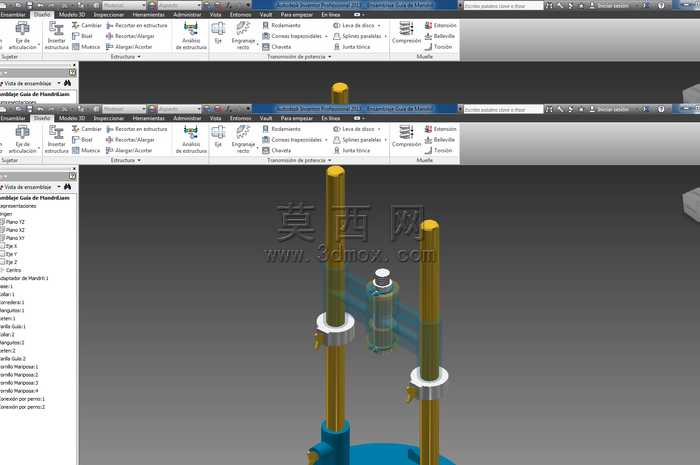

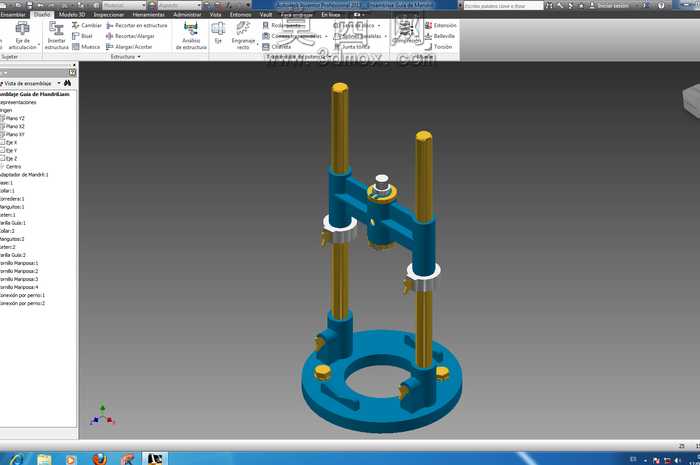

本作品为适配轴类零件定位装夹的可调式芯棒工装，整体采用三维参数化建模完成全结构设计，建模过程中严格遵循机械装配公差规范，对每一处配合面预留合理的装配间隙，保证后续实际加工装配的可行性。模型渲染阶段采用哑光金属材质区分不同功能部件：底部环形基座采用深蓝色喷塑金属质感，模拟实际工装的铸铁喷塑工艺外观，两根垂直导向立柱采用黄铜色金属材质，还原导向轴的耐磨铜套或硬质阳极氧化铝合金的视觉效果，滑动调节模块与锁紧环采用同基座一致的深蓝色材质，顶部锁紧旋钮采用银灰色金属质感，区分操作件与主体结构的材质差异。结构设计上，底部环形基座设置三处周向均布的锁紧固定孔，可通过螺栓将整个工装固定在工作台面，保证工装使用过程中的稳定性；两根平行的垂直导向立柱为滑动调节模块提供精准的垂直导向，滑动模块上设置两处对称的锁紧环，松开锁紧环时可带动中间的芯棒安装座沿立柱上下滑动，调整到适配工件高度后拧紧锁紧环即可完成高度定位，中间的芯棒安装座可适配不同直径的芯棒更换，满足多种规格轴类零件的内孔定位装夹需求。设计思路围绕工装的通用性与操作便捷性展开，摒弃传统固定高度芯棒工装适配范围窄的缺陷，通过双立柱导向+滑动锁紧的结构实现高度无级调节，环形中空底座既减轻了工装整体重量，又可避让工件下端的伸出结构，适配不同长度的轴类零件装夹，整体结构无复杂异形件，所有零部件均可通过常规机加工工艺完成生产，制造成本低廉，维护更换便捷，可广泛应用于轴类零件的检测、装配、二次加工等工序的定位装夹场景，建模过程中所有零件均建立参数化关联，修改对应参数即可快速调整工装的整体尺寸、适配行程，快速衍生出不同规格的同系列工装模型。
