方形安装面板螺旋桨式轴流排气扇结构

　　做厂房通风、设备散热配套的结构设计时，这类方形面板式螺旋桨排气扇是选型库里出现频率极高的品类，不同于管道式离心风机的高风压特性，这类轴流结构的风扇核心优势是风阻低、通量大，在无长距离风管接驳的场景下，单位功耗的换气效率优势非常明显。从实际落地的项目经验来看，这类风扇的应用场景覆盖非常广，小到机柜散热、配电房通风，大到生产车间的岗位送风、仓储空间的空气置换，甚至商用厨房的辅助排风、畜牧养殖棚的空气循环，都能见到同结构产品的身影，核心原因是其安装逻辑足够简单，不需要复杂的风管对接，直接在墙面、柜体面板开对应尺寸的方孔，通过面板四角的安装孔位打螺丝固定即可，后期维护也仅需拆卸前防护网就能清理扇叶积灰，运维成本远低于复杂结构的通风设备。

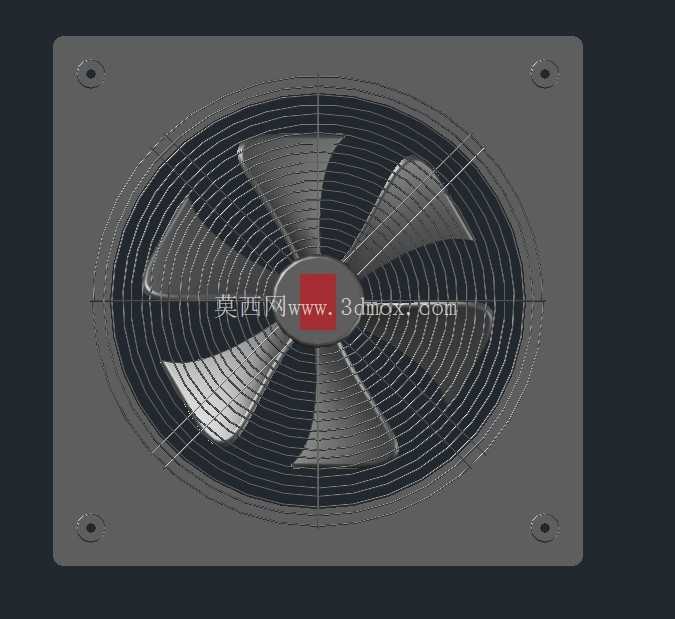

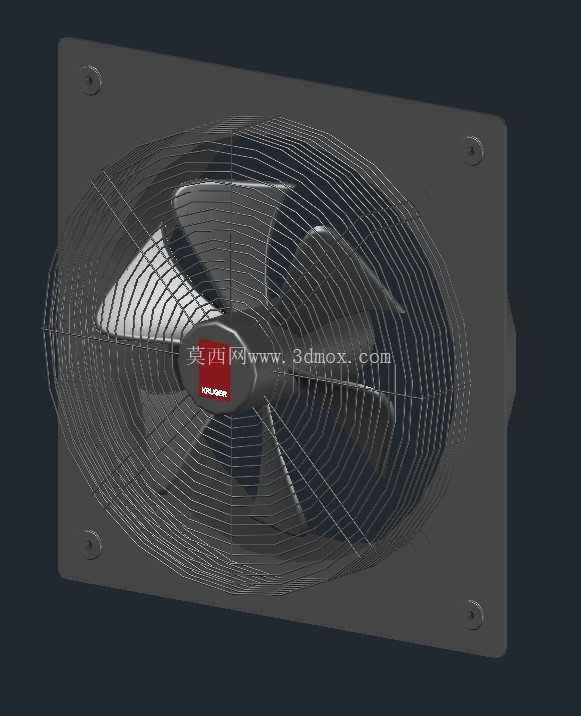

　　从结构设计的逻辑来看，这款产品的核心部件分为三个部分：方形安装面板、螺旋桨式扇叶、后置驱动电机，外加正面的金属防护网。首先说安装面板的设计，面板采用四边带安装耳的平板结构，四个固定孔位做了沉台处理，安装后螺丝头不会突出面板表面，既避免了运输、安装过程中的刮蹭风险，也能让面板贴合安装面时更平整，减少缝隙漏风的可能；面板的中心开孔尺寸和扇叶的回转直径做了严格的间隙匹配，间隙控制在5-8mm区间，间隙过大会导致扇叶边缘的气流回流，降低排风效率，间隙过小则容易因为扇叶运转的微量晃动、面板安装的平面度误差出现擦碰异响，甚至打坏扇叶。扇叶采用的是等宽螺旋桨式叶型，和普通家用落地扇的大扭角叶型不同，这类工业排气扇的叶型扭角是从叶根到叶梢做渐变优化的，叶根部分扭角偏大，保证靠近电机轴位置的气流也能被有效推动，叶梢部分扭角收小，降低高速运转时的叶梢涡流噪音，同时叶型的曲面做了等厚设计，不管是采用注塑成型还是钣金冲压工艺，都能降低模具的开模复杂度，量产时的良品率更高。

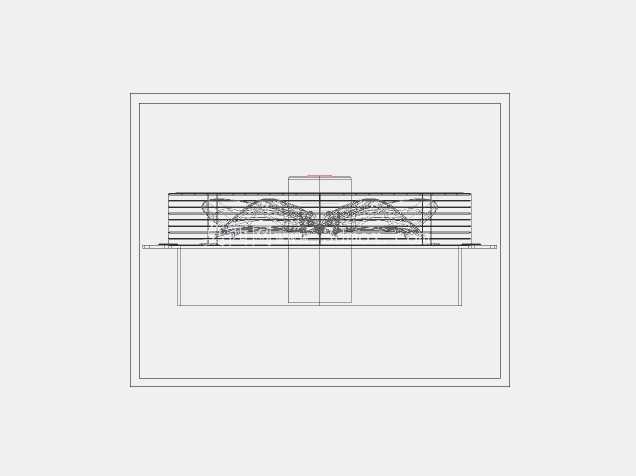

　　实际选型和建模时需要特别注意安装边界的尺寸匹配，首先是面板的外轮廓尺寸，要比墙面或柜体的开孔尺寸单边大15-20mm，保证安装时有足够的压合面，避免面板从开孔处脱落；其次是扇叶的轴向伸出尺寸，也就是面板背面到电机后端盖的总厚度，这个尺寸决定了安装位置需要预留的纵深空间，尤其是在柜体内部安装时，要避开柜内的元器件、布线位置，防止扇叶运转时和内部构件产生干涉；另外防护网的网丝间距也有明确的工程要求，按照通用的机械安全规范，防护网的间隙不能大于12mm，防止操作人员的手指误入扇叶运转区域造成机械伤害，同时网丝的排布采用径向加周向的网格结构，在保证通风面积的前提下，提升网罩的整体结构强度，避免外力挤压变形后触碰扇叶。

　　从气流组织的实际效果来看，这类螺旋桨式风扇的气流是沿轴向直吹的，气流扩散角大概在30度左右，安装时要注意避开正对的障碍物，距离墙面或其他遮挡物至少保留300mm以上的进风空间，否则会因为进风不畅导致负载加大，电机温升过高，缩短使用寿命。很多新手在做三维建模时容易忽略的细节是扇叶的静平衡设计，实际生产中每片扇叶在注塑或冲压完成后都要做静平衡校正，在叶梢位置增加配重块或者铣去多余材料，保证扇叶运转时的动平衡量控制在允许范围内，否则高速运转时会产生明显的振动，不仅会带来噪音问题，长期振动还会导致安装螺丝松动、电机轴承磨损加快。另外面板和电机的连接支架采用的是多根辐条式结构，辐条的截面做了流线型处理，减少辐条对气流的阻挡，同时降低气流穿过辐条时产生的啸叫噪音，支架和面板、电机的连接位置都做了减震胶垫的安装位，通过橡胶垫隔断电机运转时的振动传递到面板和安装基面，进一步降低整机的运行噪音。

　　在做不同场景的适配时，这款结构还可以做针对性的衍生调整，比如在有防腐需求的化工车间场景，面板、扇叶、防护网都可以改用不锈钢或者玻璃钢材质，电机做防腐涂层处理；在有防爆要求的易燃易爆场景，配套的电机要更换为防爆电机，接线位置做防爆密封处理；在需要调速的场景，可以配套变频驱动模块，根据实际的通风需求调整扇叶转速，实现能耗的动态控制。建模过程中要注意各个部件的装配公差配合，比如电机轴和扇叶轮毂的配合采用过渡配合，加顶丝固定，保证运转时扇叶不会松脱；防护网和面板的连接采用卡扣或者自攻螺丝固定，方便后期拆卸维护；面板的安装孔位要做统一的孔距标准化，保证同规格的产品可以直接替换安装，不需要重新在安装面打孔，降低后期更换的施工成本。
