排烟叶片轴流风机结构设计方案

　　在工业厂房通风排烟、地下车库换气、商用建筑消防排烟系统中，轴流风机凭借风量大、风压适中、安装便捷的特性，成为通风系统的核心动设备，本次呈现的排烟叶片轴流风机结构，完全围绕工程现场实际安装与运行需求展开设计。从实际应用场景来看，这类风机常被安装在通风管道中段、墙体预留洞口或者屋面排风基座上，承担日常通风换气与火灾工况下高温排烟的双重任务，因此结构设计上首先要兼顾安装边界的适配性，整体采用圆形法兰对接结构，外圈法兰均匀布置螺栓孔，可直接与同管径的通风管道、防火阀或者墙体预埋件对接，无需额外制作异形转接件，能有效减少现场安装的焊接、切割工作量，降低施工阶段的人工成本与安装误差。

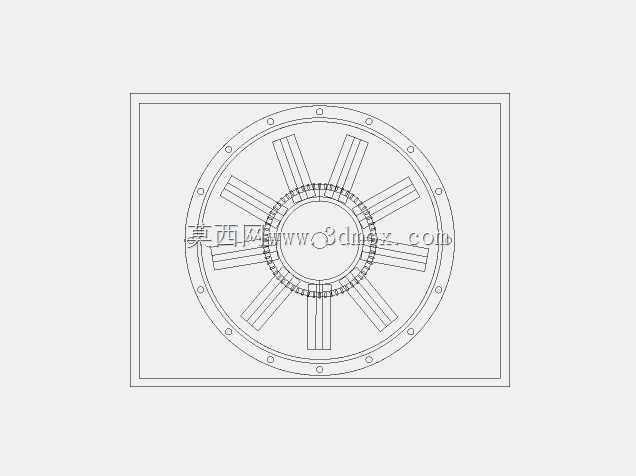

　　叶轮部分是风机的核心做功部件，本次设计采用8片径向布置的直板叶片，叶片与中心轮毂采用一体化连接结构，避免了分体式叶片长期运行后螺栓松动、叶片角度偏移的问题，叶片型线经过流场校核，在保证大流量通风的前提下，尽可能降低叶片旋转过程中的气流紊流噪声，适配对噪声控制有要求的民用建筑配套场景。中心轮毂采用中空筒状结构，既可以减轻叶轮整体自重，降低电机启动时的转动惯量冲击，也能预留出电机轴的安装配合空间，轮毂与电机轴的配合面设置键槽结构，可传递足够的扭矩，避免风机满负荷运行时出现轴与叶轮打滑的故障。

　　从安装边界来看，整体结构的轴向尺寸紧凑，适合安装在管道夹层、吊顶内部等空间局促的位置，外圈法兰的螺栓孔采用等节距圆周布置，适配市面上绝大多数同规格通风管道的安装孔位，无需现场重新打孔。外壳采用直筒式结构，内壁与叶片外缘预留均匀的安全间隙，既避免叶片旋转时与机壳刮蹭，也不会因为间隙过大造成气流回流损失，影响风机的实际排风效率。在设计过程中，还充分考虑了日常维护的便捷性，叶轮与机壳的装配间隙预留了足够的检修操作空间，后期更换电机或者清理叶片积灰时，无需完全拆除整个风机段，仅需拆卸一侧的连接法兰即可将叶轮整体抽出，大幅缩短运维停机时间。

　　针对消防排烟工况的特殊需求，叶片与轮毂的连接结构做了加强处理，可在高温烟气环境下保持结构刚度，不会因为短时高温出现叶片变形、动平衡失效的问题，机壳两端的法兰面采用平面加工，对接时配合密封垫片即可保证风管系统的气密性，减少漏风造成的风量损耗。整体结构没有多余的冗余设计，所有零部件的尺寸都围绕通用安装标准设定，可直接适配常规的轴流风机安装支架、减震底座等配套配件，无需单独定制安装辅件，能够有效缩短项目的设备采购与安装周期。
