Inventor草图自动修复增强工具

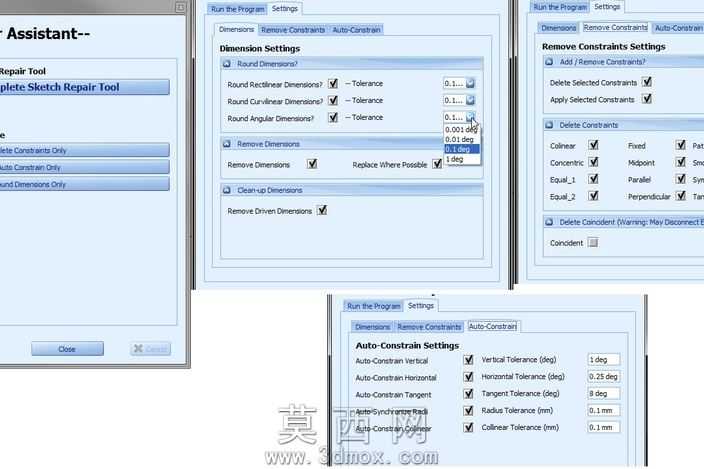

该工具是基于iLogic开发的Inventor草图自动化处理插件，整体采用模块化功能分区设计，界面布局清晰划分出维度设置、约束移除、自动约束三大核心功能模块，所有参数调节项均搭配数值输入框与勾选开关，操作逻辑贴合工程师日常草图编辑习惯。建模层面依托Inventor iLogic接口实现草图元素的批量识别与处理，无需手动逐元素调整即可完成全草图的几何规整工作。功能设计上，维度设置模块支持对矩形尺寸、圆弧尺寸、角度尺寸的自动识别与公差匹配，可根据预设阈值自动修正偏差尺寸，同时支持移除冗余驱动尺寸、替换不可用约束，避免草图出现过约束或欠约束问题。约束管理模块可定向删除选中约束、批量清理无效约束，同时支持对重合、平行、垂直、相切等常用几何约束的批量添加与校验，自动识别草图中从AutoCAD导入的非规整线条，按照Inventor原生草图逻辑重新排序约束层级，解决跨软件导入草图常出现的约束混乱、线条错位问题。自动约束设置模块内置垂直公差、水平公差、相切公差、半径公差、共线公差等多维度参数阈值，可根据不同建模精度需求自定义公差范围，自动识别弯曲的直线段并完成拉直校正，对近似圆弧、类半径曲线做拟合优化，修复残缺曲线的连接问题，在尽可能保留原有草图几何形状与现有尺寸的前提下，完成草图的全自动化修复增强，大幅减少工程师手动整理导入草图的重复工作量，提升草图编辑效率与建模规范性。
