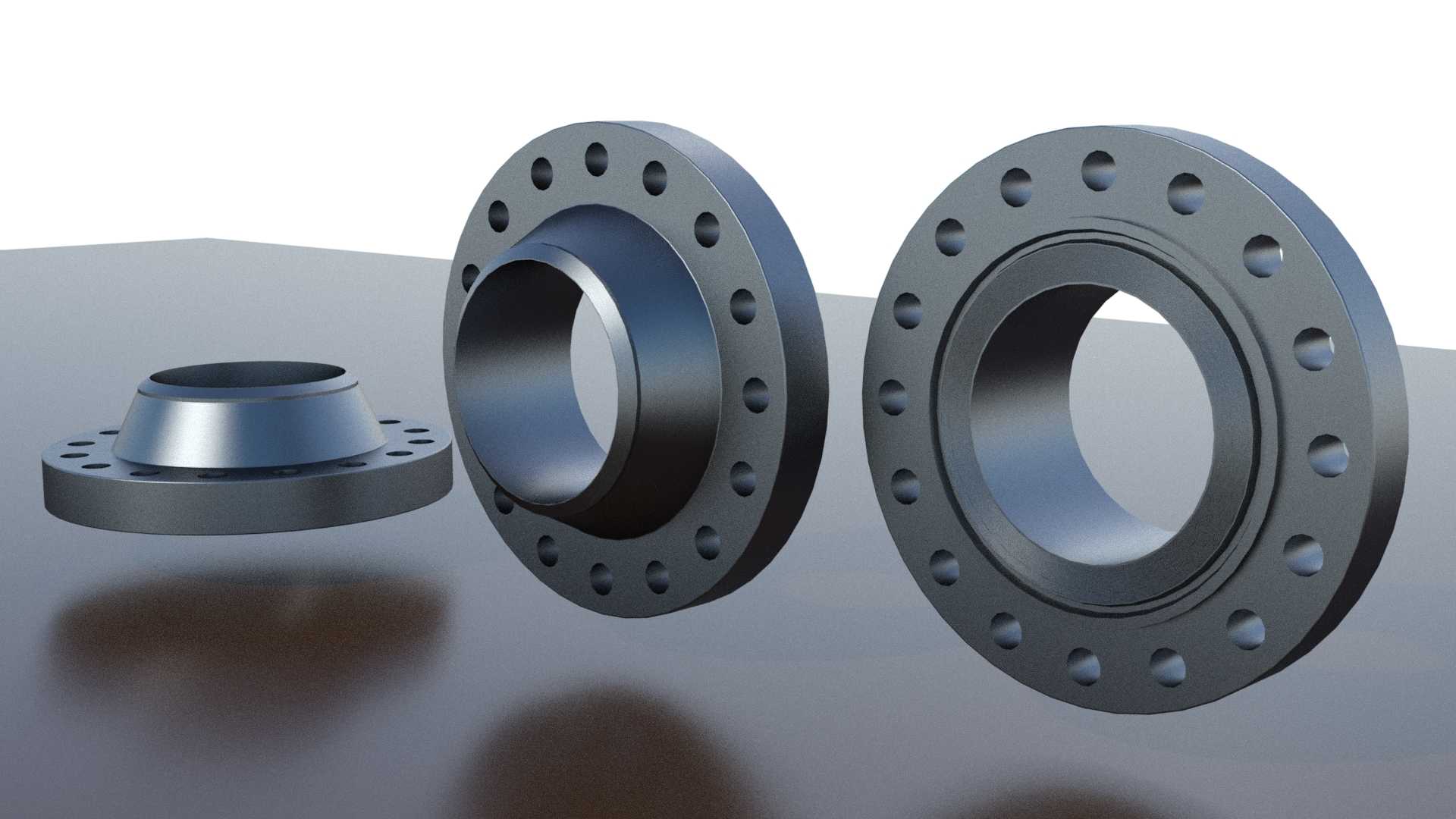

10英寸SCH80#600颈焊环形接头法兰

　　在石油化工、地热输送、高压流体排放这类对管路密封可靠性要求极高的工程场景里，法兰接头的选型与结构设计直接决定了整套管路系统的运行安全冗余。本次呈现的10英寸规格颈焊法兰，适配#600压力等级、SCH80壁厚的管路工况，采用环形接头密封形式，从结构根源上匹配高压、温度波动幅度大的流体输送需求。

　　从实际应用场景来看，这类法兰常出现在地热井口输送管线、高压工艺排污管路、化工介质排放总管的连接节点上——这类场景的共性是管路内部不仅存在持续的高压载荷，还会伴随介质温度的周期性变化，普通平面密封法兰在长期交变载荷下容易出现密封面压溃、垫片蠕变泄漏的问题，而环形接头的密封形式依靠金属环垫与法兰梯形槽的线接触密封，能在压力波动、温度形变的工况下保持稳定的密封比压，避免介质泄漏风险。

　　从功能特性上看，颈焊结构的设计本身就是为高压管路场景服务的：带颈的结构将法兰与管路连接的焊缝位置从法兰密封面根部转移到了锥颈过渡段，锥颈的圆滑过渡结构能有效分散管路运行时产生的弯曲应力、轴向拉压载荷，避免焊缝位置出现应力集中导致的开裂失效。法兰盘上均匀分布的螺栓孔，按照#600压力等级的标准节圆直径排布，螺栓预紧时能让密封面的压应力均匀分布，不会出现局部压应力不足导致的密封失效，也不会因为局部压应力过大造成环形密封槽的塑性变形。

　　设计过程中，首先要明确安装边界的约束条件：10英寸的公称通径对应管路内径匹配SCH80壁厚的钢管，锥颈的小端内径与钢管外径保持一致，焊接时可以实现内壁齐平，避免管路内部出现介质流道的突变，减少介质冲刷焊缝位置的概率，也能降低管路内部的流阻损失。法兰密封面的环形槽加工精度是整个零件设计的核心控制项，槽的角度、槽底圆角、槽面粗糙度都要匹配对应的金属环垫尺寸，安装时环垫能顺利嵌入槽内，在螺栓预紧力作用下产生微量的弹性形变，填充密封面的微观不平度，实现零泄漏的密封效果。

　　从安装适配的角度来说，法兰背面的螺栓孔沉台、法兰盘厚度、锥颈的高度都经过严格的尺寸校核，保证现场安装时螺栓能顺利穿入，扳手操作空间充足，不会和相邻的管路支架、保温层产生干涉。在管路系统组装时，两片配对法兰的环形槽要保证同轴度偏差在允许范围内，避免环垫安装时出现偏载，预紧螺栓时要按照对角顺序分步加载，让密封面的压应力逐步均匀提升，避免单侧受力过大导致法兰变形。

　　很多现场管路失效的案例都源于法兰选型或安装的细节疏漏：比如把低压级别的法兰用在高压管路上，或是密封槽加工精度不足、螺栓预紧力不均匀，最终导致介质泄漏，甚至引发生产安全事故。这类高压颈焊环形接头法兰的设计，每一处尺寸细节都对应着实际工况的载荷要求，锥颈的斜率、法兰盘的厚度、螺栓孔的数量与直径，都是经过长期工程验证的标准化参数，既能满足强度要求，又不会造成材料的冗余浪费。在三维建模过程中，需要严格对应公称压力、通径对应的标准尺寸，尤其是密封槽的形位公差、锥颈与法兰盘的过渡圆角，这些细节直接决定了后续生产出的零件能不能满足现场安装与使用要求，建模时的尺寸偏差哪怕只有几毫米，都可能导致现场安装时无法配对，或是运行过程中出现密封失效的问题。对于管路设计工程师来说，这类标准法兰的三维模型是管路布局设计的基础单元，调用准确的模型能在设计阶段就提前排查安装干涉、操作空间不足的问题，减少现场施工时的设计变更，提升整个管路系统的设计效率与可靠性。
