4英寸150LB突面带颈平焊法兰结构

　　在石油化工、市政给排水、暖通空调、轻工制药等行业的压力管路系统中，法兰是实现管段之间、管路与阀门/泵体/仪表等设备之间可拆卸连接的核心承压部件，本次涉及的SO类型带颈平焊法兰，是中低压管路场景下应用占比极高的连接构件。这类法兰的核心作用，是通过螺栓预紧力挤压两侧密封面间的垫片，形成可靠的静密封结构，同时兼顾管路安装时的对位调整需求，以及后期运维时的拆卸便利性，相比焊接式连接，法兰连接不需要在现场进行大量焊缝探伤作业，安装效率更高，也便于后期对管路段进行改造、检修或更换故障部件。

　　从结构设计逻辑来看，这款4英寸公称通径、150LB压力等级的RF突面法兰，采用带颈平焊的结构形式，颈部的存在是为了强化法兰盘与管道连接位置的结构刚度，降低法兰盘在螺栓预紧、管路承压时的变形量，避免因法兰翘曲导致密封面比压不均引发泄漏。RF突面的密封面形式是中低压管路最通用的密封结构，密封面凸起高度在2mm左右，加工时需要保证密封面的平面度与表面粗糙度，通常表面粗糙度需要达到Ra3.2-6.3μm，才能配合非金属垫片或缠绕式垫片实现有效密封，相比凹凸面、榫槽面等密封形式，突面法兰的加工成本更低，垫片对中难度小，现场安装容错率更高，适合输送水、蒸汽、油品、常规腐蚀性介质的管路场景。

　　从安装边界与尺寸匹配角度来说，这款法兰适配4英寸公称通径的钢管，钢管外径与法兰内孔的配合间隙控制在1-2mm，现场安装时需要将钢管插入法兰内孔，在法兰背面与钢管接触的位置进行角焊缝焊接，焊接完成后需要对焊缝进行渗透探伤，避免焊接缺陷导致介质泄漏。法兰盘上均匀分布的螺栓孔数量与孔径匹配150LB压力等级的法兰标准，螺栓孔中心圆直径、法兰盘外径、颈部厚度、法兰盘总厚度都严格遵循对应压力等级的尺寸规范，安装时螺栓需要对角均匀预紧，保证每个螺栓的预紧力偏差控制在10%以内，避免局部预紧力过大压坏垫片，或是预紧力不足导致密封失效。

　　在实际工程选型中，这类150LB等级的SO法兰通常用于公称压力不超过2.0MPa的管路系统，适用的工作温度范围根据搭配的垫片材质调整，比如搭配橡胶垫片时适用温度在-20℃到120℃之间，搭配石墨缠绕垫片时可以覆盖-40℃到450℃的工况。设计建模时需要重点关注几个关键尺寸的公差控制：首先是密封面的平面度，全平面范围内的平面度公差不能超过0.2mm，否则会出现局部密封比压不足的问题；其次是螺栓孔的位置度，相邻螺栓孔的弦长公差需要控制在±0.3mm以内，螺栓孔中心圆的直径公差控制在±0.5mm以内，避免现场安装时出现螺栓无法穿入的问题；另外法兰颈部与法兰盘的过渡位置需要设计圆角过渡，避免应力集中，在管路承受压力波动、温度变形时，过渡位置不会出现应力开裂的问题。

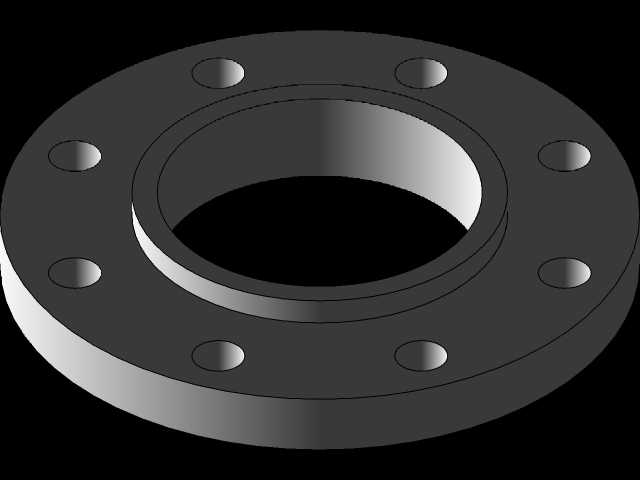

　　从实际应用场景来看，这类法兰常被用在厂区工艺管线的阀门连接段、泵进出口的软连接位置、仪表设备的安装接口处，因为这些位置后期需要经常拆卸检修，法兰连接的可拆卸特性可以大幅降低运维工作量。在建模过程中，需要还原法兰的所有结构细节：包括均匀分布的8个螺栓通孔、凸起的RF密封面、带锥度过渡的颈部结构、法兰背面与钢管焊接的坡口结构，这些细节的还原可以直接用于后续的工程出图、管路装配干涉检查、螺栓预紧力的有限元仿真分析，帮助结构设计人员在设计阶段就验证法兰与周边管路、设备的安装匹配性，避免现场安装时出现尺寸干涉、密封面不匹配等问题。另外需要注意的是，这类平焊法兰不适合用在极度危害介质、高温高压交变载荷的管路上，这类工况通常会选用对焊法兰来获得更高的结构强度与密封可靠性，而150LB等级的SO法兰在常规中低压工况下，已经可以兼顾结构可靠性与成本控制的需求，是民用、工业常规管路系统中性价比极高的连接构件。
