双孔齐平式显示端口法兰转接构件

　　在工业测控机柜、嵌入式显示终端、车载操控台以及小型自动化设备的面板布局里，显示端口的外露方式往往直接影响整机外观、防护等级与后期维护。常规直插式视频接口在面板开孔后，接头端面容易突出钣金面，插拔时受力偏斜，长期使用会出现端口松动、线缆折弯、密封间隙不均等问题。这款双孔齐平安装的显示端口法兰适配器，正是围绕面板齐平装配这一实际需求构建的转接结构，把接口本体、定位法兰、安装耳板与线缆避让空间整合为一个紧凑构件，使显示端口在装配后与设备外表面保持平整过渡。

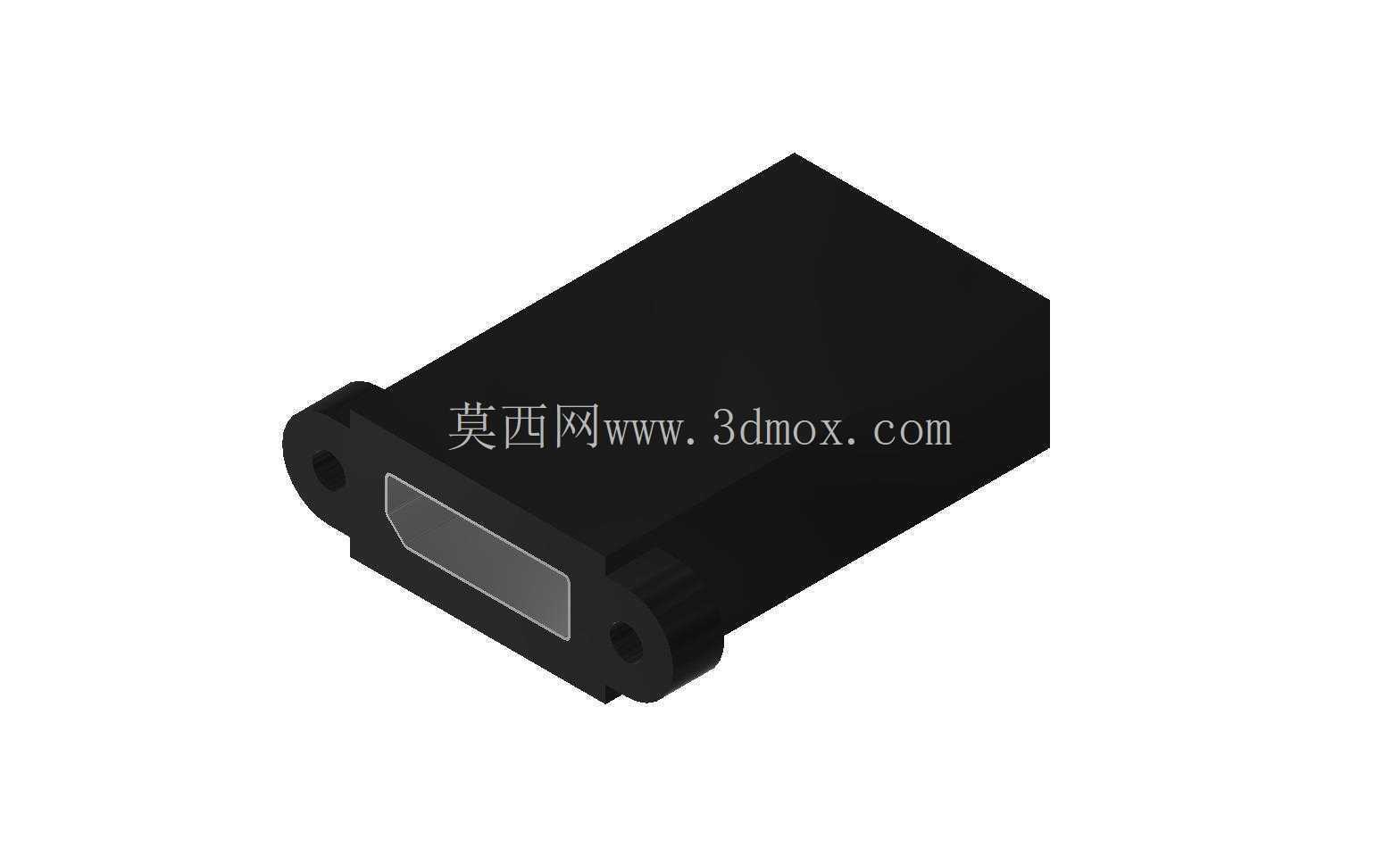

　　从结构组成看，构件主体为近似长方体的接口承载壳体，一端设置带显示端口轮廓的法兰面，端口开口居中布置，四周保留均匀壁厚，用于承接插头插入时的侧向力。法兰两侧延伸出带孔安装耳，两个安装孔对称分布，形成“两孔齐平”的固定方式。耳板孔位可配合沉头螺钉或面板紧固件，将适配器从内侧或外侧压紧在机柜面板上，避免接口本体随插头插拔发生转动。主体背部为线缆与接头容纳腔，外形做了直角过渡和局部加厚，既保证内部有足够空间容纳标准显示接头，又控制整体外伸尺寸，适合在面板后方走线空间狭窄的场合使用。

　　实际选型时，首先要核对面板开孔边界。法兰面覆盖区域应大于开孔边缘，使压紧面能够完整落在钣金或塑料面板上；两个安装孔的中心距需要与面板预留孔一致，孔边到端口开口的距离不宜过小，否则螺钉锁紧时会造成法兰局部变形。主体向后延伸的长度决定了柜内所需深度，若后方存在线槽、支架或主板元件，应在三维布局中检查适配器背部与相邻零件的干涉关系，尤其要预留插头尾部线缆的弯曲半径。端口前方则应保证插头插拔空间，不能因面板边框、防护门或装饰条过窄而导致手或工具无法操作。

　　建模过程中，端口开口位置应以标准接头外形为依据，内壁保留适当导向间隙，使插头能够顺利导入；法兰正面与端口端面的相对高度需要重点控制，目标是装配后接口面不高出面板，也不过度内凹。安装耳板与主体连接处采用圆角加强，能够分散螺钉压紧力，减少塑料件或薄型金属件在反复装配中的应力集中。主体侧面的平直壁面既可作为柜内定位参考，也方便在密集设备中贴靠导轨或线卡固定；底部和背部的实体区域则为接口提供防护，避免检修时工具直接碰伤接头。

　　在应用场景上，这类适配器并不单纯承担几何转接作用，它还承担面板接口标准化的功能。对于同一系列控制柜，当不同机型采用不同厚度的门板、不同方向的走线或不同供应商的显示模块时，可以通过统一法兰开孔和安装孔位，使外部面板保持一致外观，内部再根据线缆走向调整接头连接方式。对需要频繁插拔显示线缆的测试工位，齐平法兰能降低接头被碰撞的概率；对移动设备或车载终端，双孔固定结构则能提高抗振动能力，减少接口因晃动产生的接触不良。

　　从装配工艺看，两孔固定方案比单侧卡扣更适合需要可靠定位的面板件，锁紧后法兰不易翘起；若配合密封垫使用，还可在端口周围形成连续压紧面，提升防尘防溅效果。设计时应让螺钉压紧力沿耳板均匀传递，避免直接压在端口薄壁区域。法兰边缘可根据外观需要做小圆角，但与面板接触的背面应保持平整，以保证贴合面积。对于需要后期维护的设备，适配器主体应能够在不拆动大面积内部组件的情况下完成更换，因此在布置周围线槽时，应给背部接头留出手指或小型工具操作空间。

　　整体来看，该构件的核心价值在于把显示端口从“简单开孔外露”转变为“带法兰定位的齐平接口模块”。结构上没有复杂运动部件，却对孔位同轴度、法兰平面度、内部容纳空间和安装边界提出了明确要求。三维设计时围绕端口中心线、安装孔中心线和面板贴合面三个基准展开，就能在保证插拔功能的同时，获得整洁、稳定、便于批量装配的面板接口方案。
