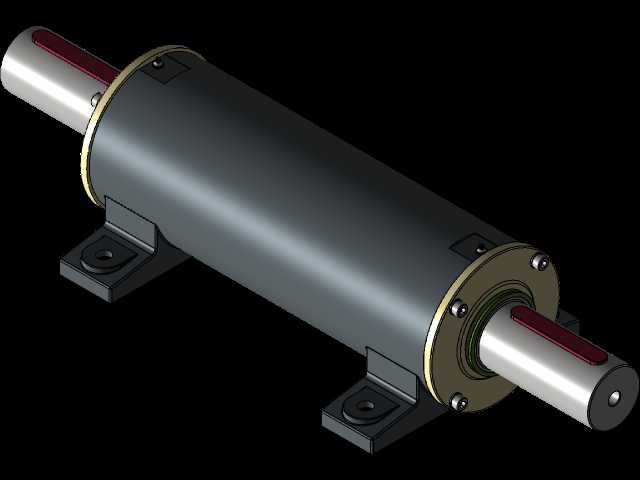

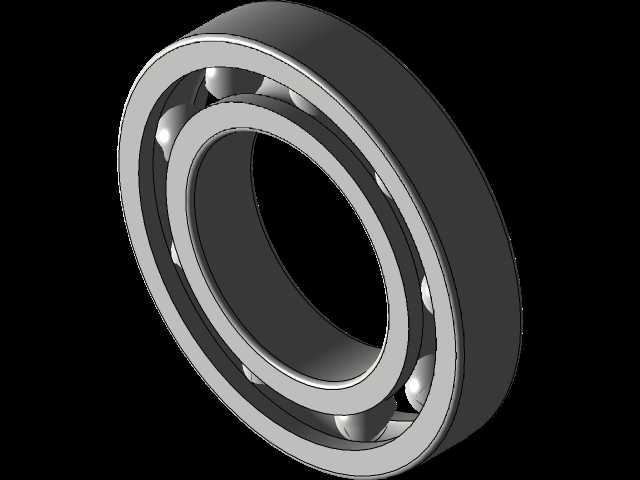

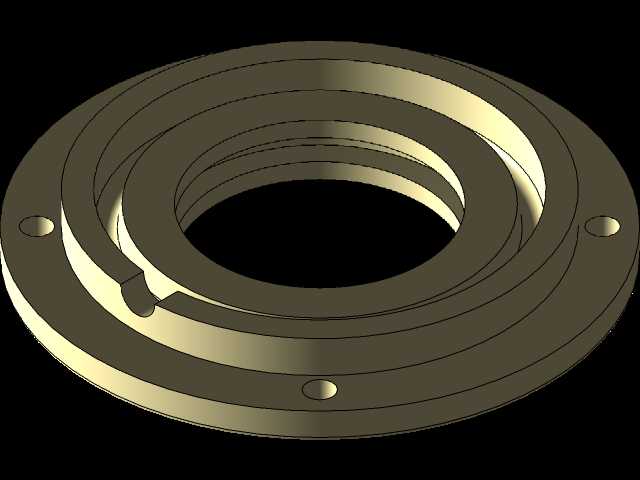

在工业传动系统的轴系布局中,轴承支撑结构是保障旋转部件运行精度、承载能力与使用寿命的核心单元,这款PDN-23轴承支撑结构,主要面向中低载荷、长跨距的水平轴系安装场景,常见于工业通风设备的风扇主轴支撑、小型输送线的从动辊轴端固定、精密检测设备的旋转轴定位等工况,能够同时承受径向载荷与少量双向轴向载荷,避免轴系运行过程中出现径向跳动、轴向窜动超差的问题。从结构设计逻辑来看,该支撑单元采用两端对称的深沟球轴承配置,轴承外圈与筒式壳体的内孔采用过渡配合,通过壳体两端的端盖实现轴承外圈的轴向定位,端盖与壳体之间通过内六角圆柱头螺钉紧固,端盖内侧预留有密封件安装槽位,可搭配毡圈油封或骨架油封实现润滑脂的密封留存,同时阻挡外界粉尘、水汽进入轴承滚道区域,适配多粉尘、常规湿度的工业车间环境。

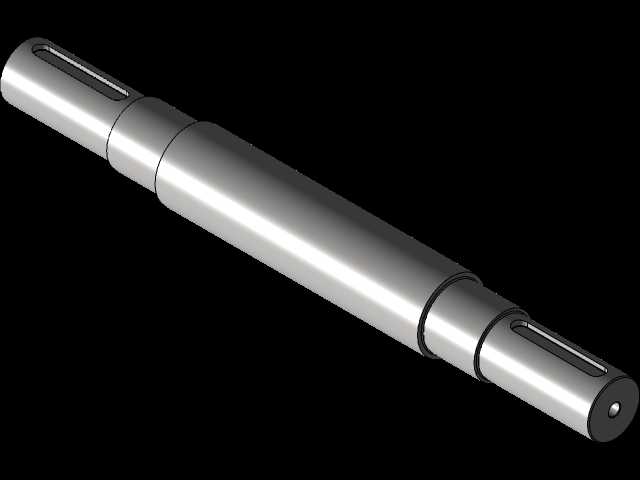

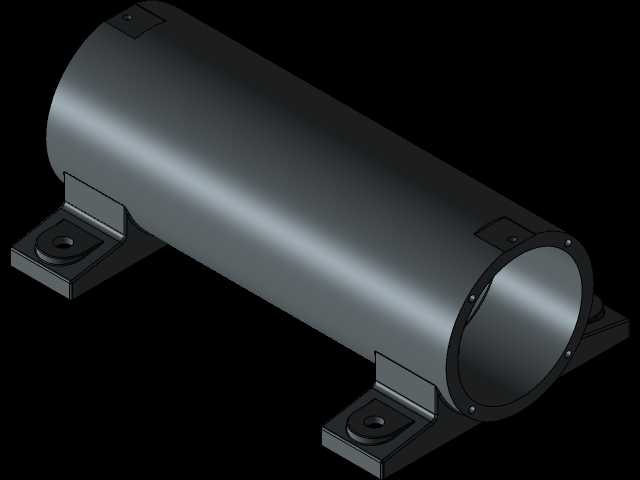

壳体采用一体化筒式结构设计,底部集成两个对称的安装支脚,支脚与壳体主体为一体式加工成型,不存在拼接焊缝带来的应力集中问题,支脚上开有两个长圆形安装孔,安装过程中可沿轴系垂直方向进行小范围的位置调整,补偿安装基座的加工位置误差,降低现场安装的对位难度。轴体采用阶梯轴设计,两端伸出的轴段加工有键槽,可通过平键实现与带轮、叶轮、联轴器等传动部件的周向固定,轴肩位置直接顶住轴承内圈端面,实现轴系的轴向定位,无需额外添加轴套类定位零件,简化了装配流程,减少了零件累积误差对轴系跳动精度的影响。从安装边界尺寸来看,筒式壳体的外径尺寸适配常规的安装空间预留要求,两个安装支脚的底面为同一加工基准面,安装时只需保证基座安装面的平面度公差在0.1mm以内,即可保障支撑单元的安装垂直度,避免轴承出现偏载磨损;轴体两端的伸出长度经过匹配计算,既能够满足常规传动部件的安装轴向尺寸要求,又不会因为悬臂过长导致轴端挠度超标,在额定载荷工况下,轴端的径向跳动量可控制在0.02mm以内,满足多数通用工业设备的旋转精度要求。

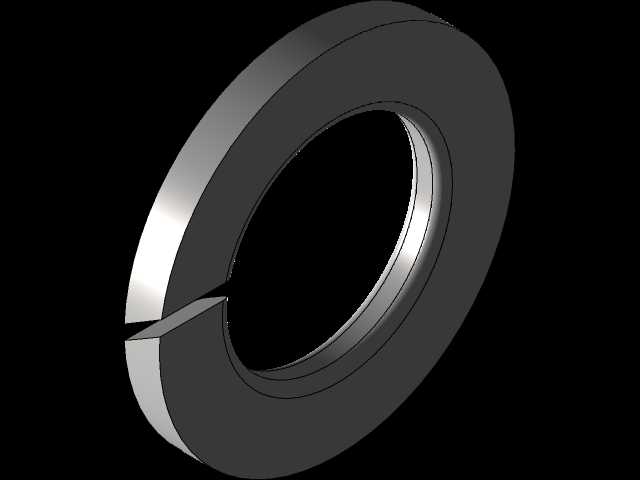

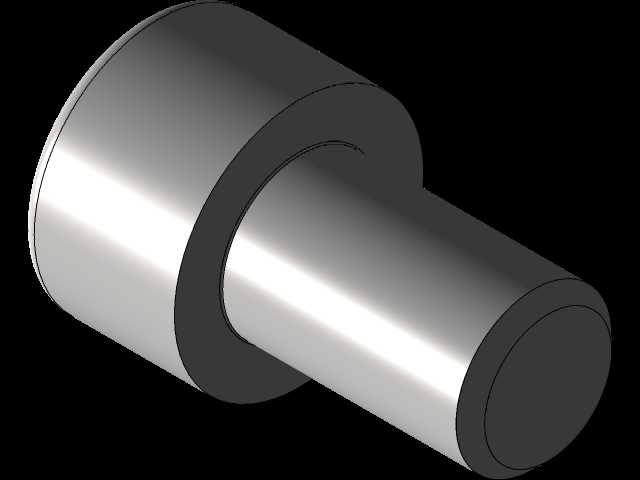

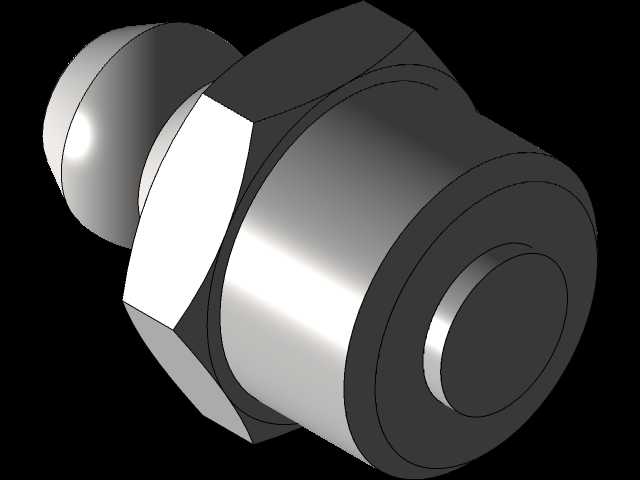

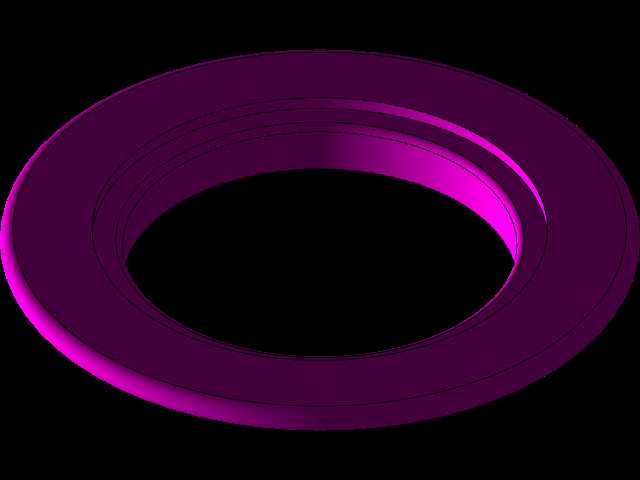

建模过程中严格参照SKF对应型号轴承座与滚子轴承单元的尺寸链进行搭建,所有分离零件包括标准紧固件、轴承、密封件、轴体、壳体、端盖都单独建模,配合装配体约束关系还原实际装配顺序,同时配套的分解视图可清晰展示各零件的装配层级与配合关系,图纸文件中标注了关键配合尺寸的公差带,比如壳体内孔与轴承外圈的配合采用H7/js6,轴颈与轴承内圈的配合采用k6/h5,能够直接为结构设计人员的选型、改型设计提供尺寸参考,也可作为装配工艺人员编制装配作业指导书的结构参考。
在实际选型应用中,该支撑单元可直接替换同尺寸规格的标准轴承座组件,无需对安装基座进行二次加工,筒式壳体的封闭结构相比剖分式轴承座拥有更好的密封性能,在有少量喷淋、粉尘较多的工况下适应性更强,比如厂房顶部的排风扇主轴支撑、粮食加工设备的输送辊支撑、小型包装设备的送膜轴支撑等场景,都能稳定发挥支撑作用,减少日常维护过程中的轴承润滑、更换频次。设计过程中充分考虑了加工工艺性,壳体的外圆、内孔都可通过一次装夹完成车削加工,支脚的安装面可通过铣削加工一次成型,端盖为标准回转类零件,加工难度低,适合批量生产加工;轴体的各阶梯轴段都预留有退刀槽、砂轮越程槽,满足车削、磨削加工的工艺要求,键槽的尺寸与位置公差符合通用机械设计标准,可直接采购标准平键完成装配,无需定制非标连接件。
