对开式管道固定支撑块组件结构设计

　　在中小口径流体输送管路、轻型传动轴系的现场布设场景里，这类对开式支撑块是兼顾安装便捷性与固定可靠性的常用结构件，不同于一体式轴套或焊接式管夹需要从端部穿装的限制，对开结构可以在已布设的管段、轴段中间位置直接加装固定，不需要拆解原有管路或轴系的连接节点，在技改项目、现场补装固定点的场景里能大幅降低施工工作量，避免因拆装带来的密封失效、轴系同轴度偏差等次生问题。

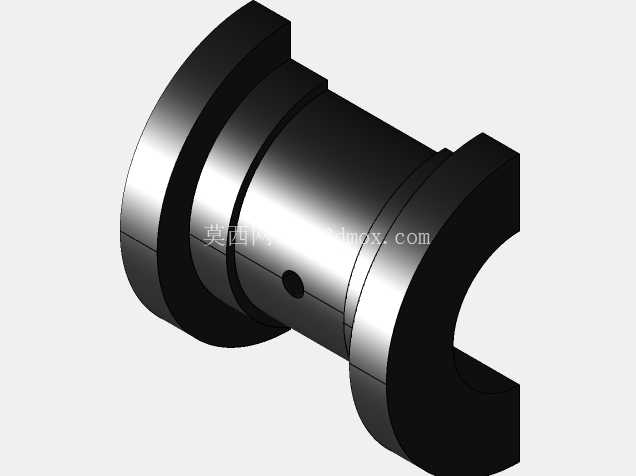

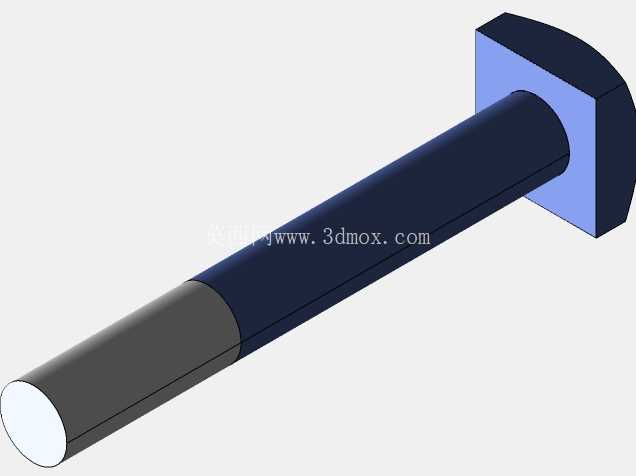

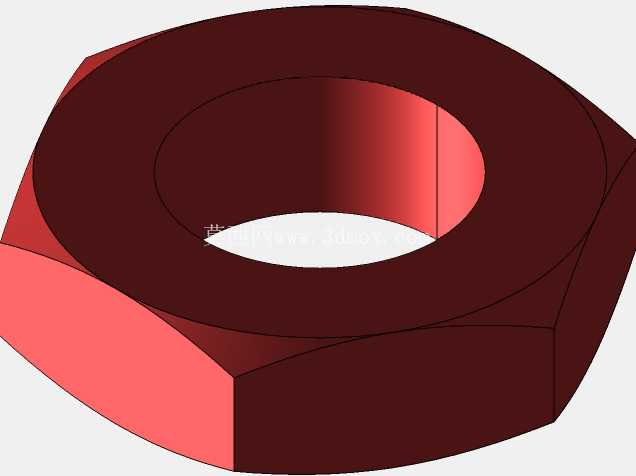

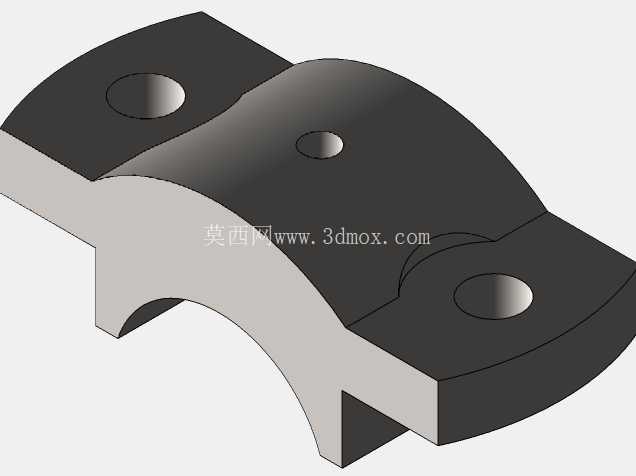

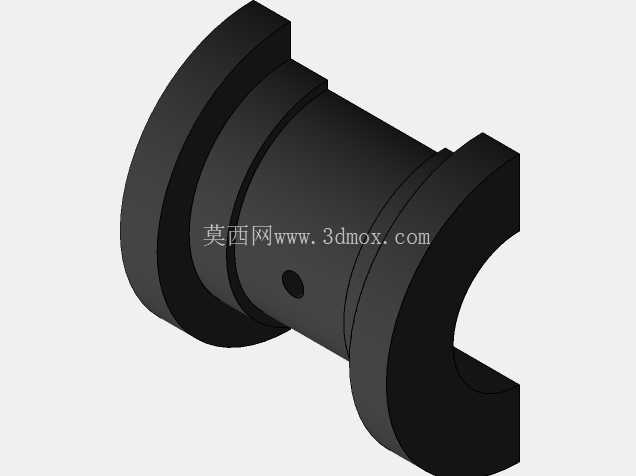

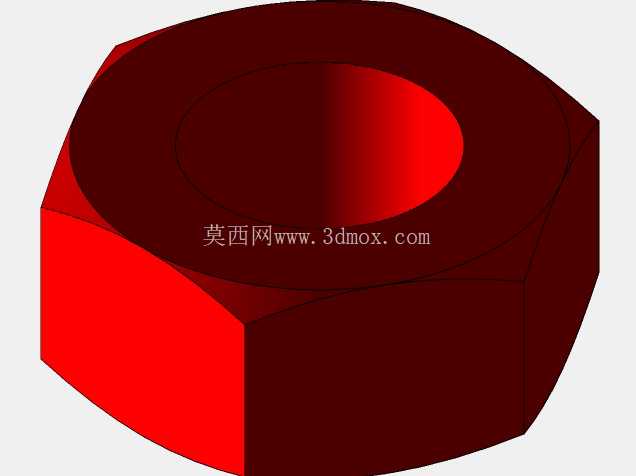

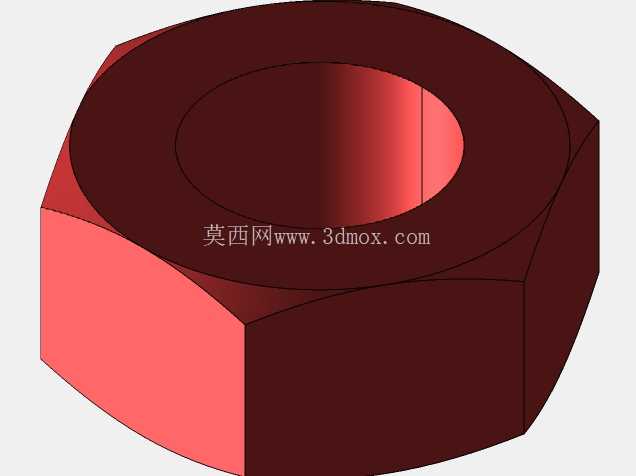

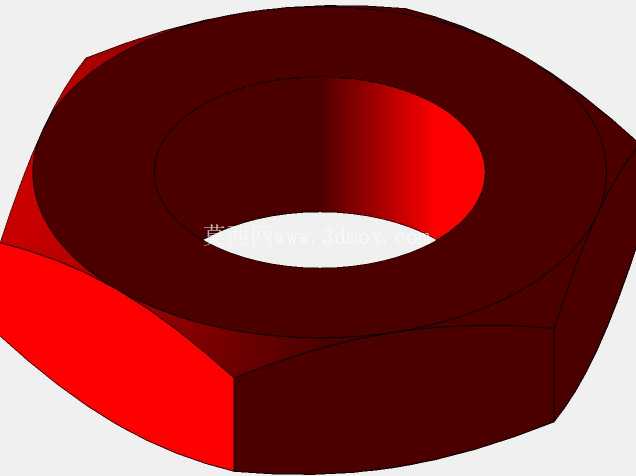

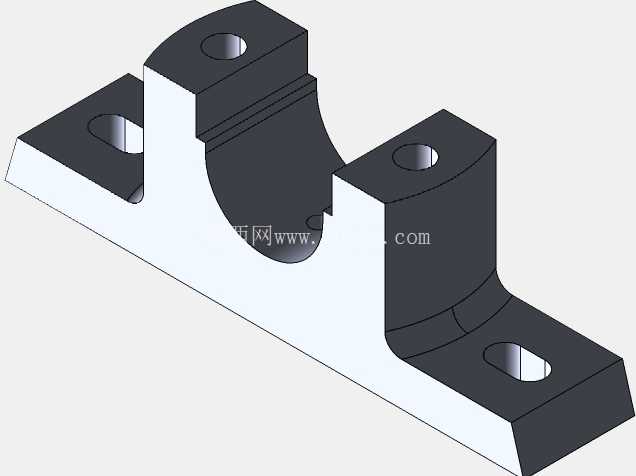

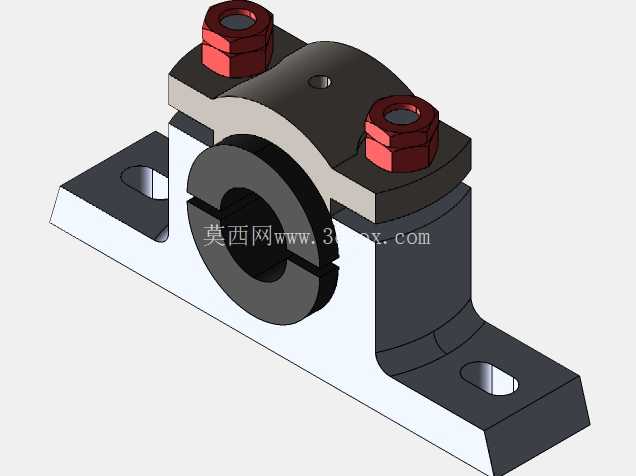

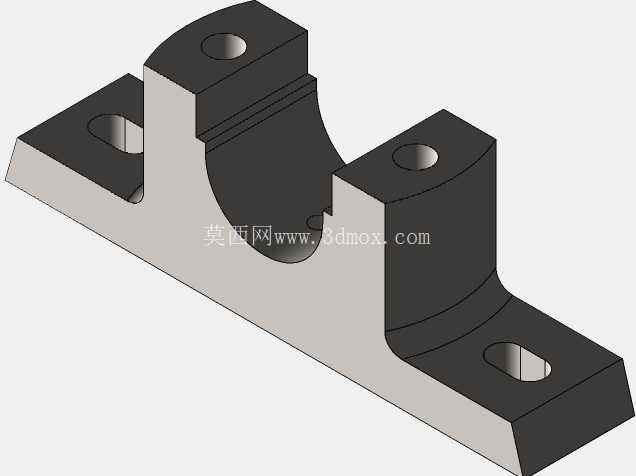

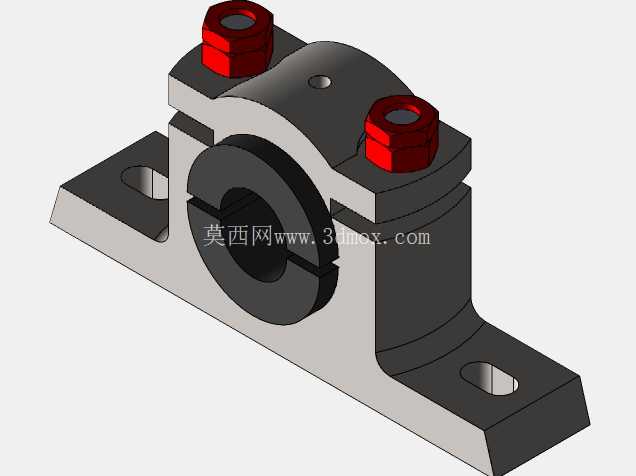

　　从功能特性上看，该组件通过上下对合的抱合型腔抱紧待固定的管段或轴段，顶部两个内六角锁紧螺栓提供均匀的抱紧预紧力，避免单侧锁紧带来的偏载问题，底部一体成型的安装底座带两个长圆形安装孔，既可以适配安装基面的孔位加工误差，也能在安装时微调组件的轴向位置，降低对基座加工精度的要求。抱合型腔的内径尺寸与待固定件的外径采用间隙配合设计，安装时可以在接触面加装橡胶减震垫或者聚四氟乙烯耐磨衬套，既可以补偿尺寸公差，也能减少管路振动传递到安装基座，或是降低轴系转动时的接触磨损。

　　设计这类支撑结构时，首先要根据待固定件的外径确定抱合型腔的公称尺寸，型腔的轴向宽度需要根据承载需求核算：如果是用于固定输送流体的管道，宽度需要满足管路振动时的接触面压强要求，避免长期振动下接触面出现压痕损伤管壁；如果是用于轻型传动轴的径向支撑，宽度则需要匹配轴的径向载荷，保证支撑刚度足够，避免轴系运转时出现挠曲变形。上下分体的合模面设计在型腔的水平中心位置，这样的分模方式可以让上下两部分的抱紧力均匀作用在圆周方向，不会出现单侧受力导致的抱合偏移，同时合模面预留0.1到0.2mm的锁紧间隙，保证螺栓锁紧时上下部分可以完全贴合，不会出现型腔闭合不严导致的固定松动。

　　安装边界方面，底座的安装孔中心距需要匹配常用的型材安装面或者混凝土基座的预埋孔间距，底座的底面设计为全平面结构，不需要额外的定位止口，降低基座的加工要求；顶部两个锁紧螺栓的间距要大于型腔外径，保证锁紧时螺栓的作用力不会直接作用在型腔薄壁位置，避免长期锁紧导致型腔变形；组件的整体高度需要控制在合理范围，在保证型腔壁厚满足强度要求的前提下，尽量降低整体重心，减少振动时的倾覆力矩，尤其是在有振动的管路或者高速轻载轴系上，更低的重心能有效提升固定稳定性。

　　实际选型使用时，需要注意该类支撑块的承载上限，这类铸造成型的对开支撑结构更适合低压管路、轻型传动轴的径向固定，不能用于重载传动轴的主支撑位置，也不能用于高压管路的承重固定；安装时锁紧螺栓的预紧力要按照对角线顺序逐步拧紧，避免单次拧紧单侧螺栓导致上下部分错位，造成抱合间隙不均匀；如果用于有腐蚀介质的管路场景，还可以在组件表面做镀锌或者喷塑处理，提升抗腐蚀能力，延长使用寿命。在三维建模过程中，这类组件需要重点保证上下两部分的型腔同轴度，合模面的平面度公差控制在0.05mm以内，安装孔的位置度公差控制在0.2mm以内，才能保证实际加工装配后可以顺利抱合待固定件，不会出现安装卡滞、抱合间隙过大的问题。
