挖掘机铲斗作业部件三维结构设计

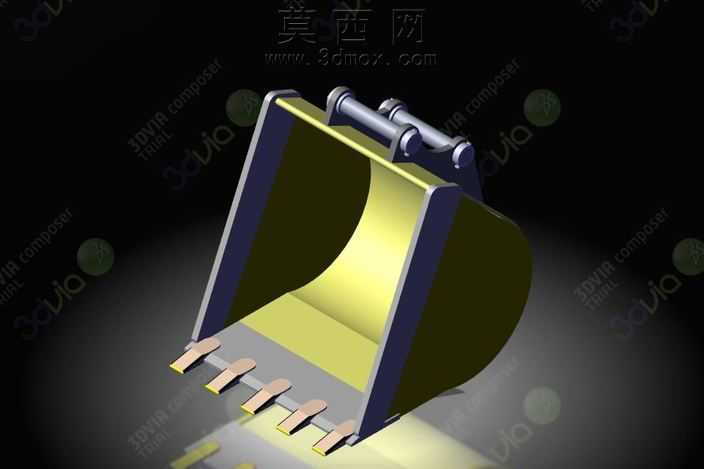

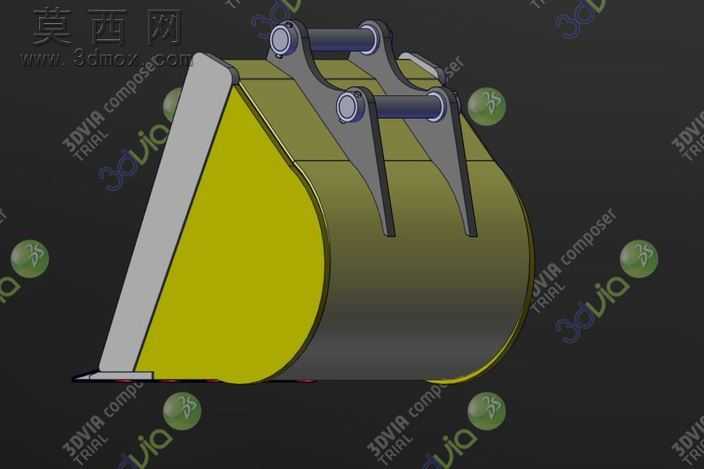

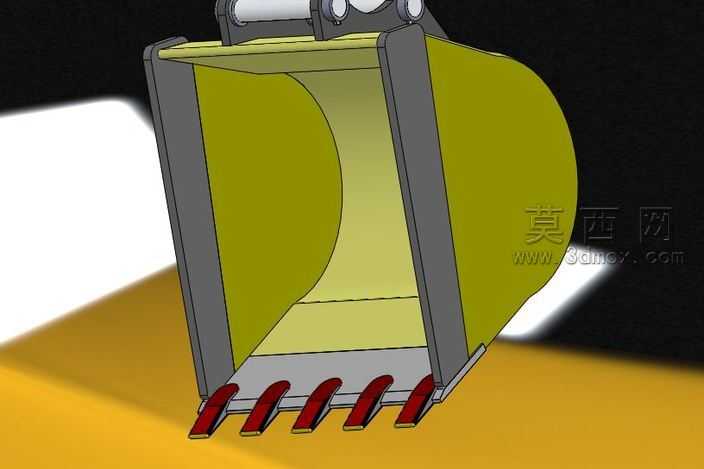

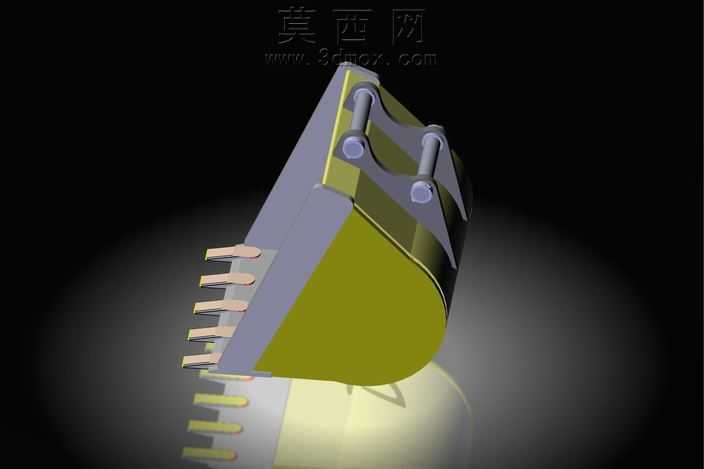

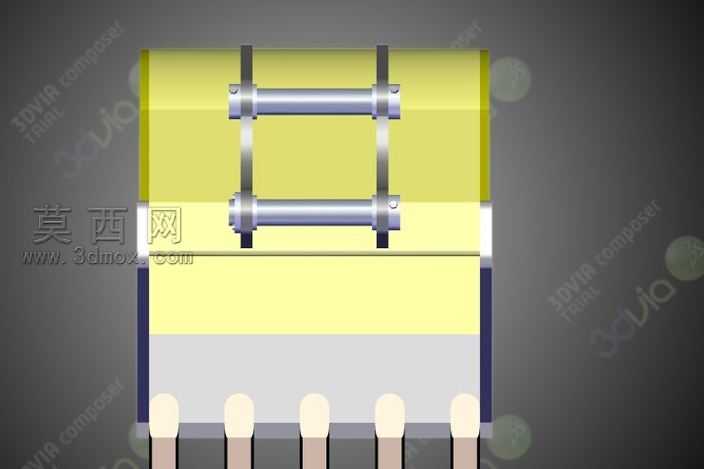

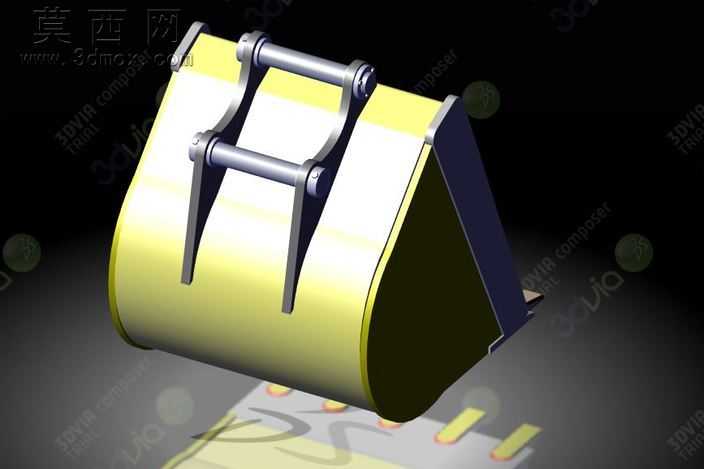

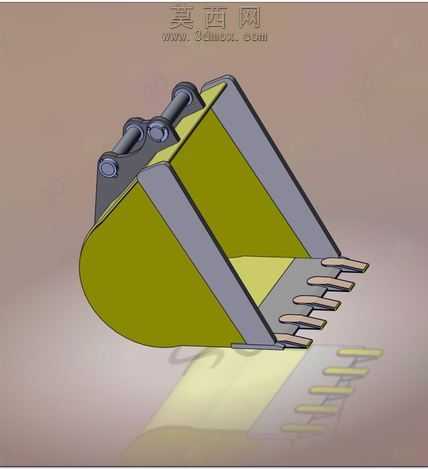

本作品为挖掘机前端作业核心部件铲斗的三维设计成果，建模阶段采用参数化特征构建逻辑，首先依据挖掘作业的载荷分布特性，确定铲斗的弧形斗背、切削刃口、铰接耳板等核心结构的尺寸比例，通过草图绘制勾勒出斗体的截面轮廓，利用拉伸、放样、加厚等特征命令生成斗体的基础实体，针对斗体与斗杆、连杆连接的双组铰接耳板，采用同轴度约束完成孔位定位，确保后续装配环节铰接部件的转动自由度符合设计要求。材质设置阶段，针对铲斗不同部位的功能属性分配材质参数：斗体主体部分赋予高强度耐磨合金钢材质，调整金属材质的漫反射颜色为工程常用的亮黄色漆面效果，添加细微的漆面颗粒质感提升真实度；铰接销轴部分赋予调质处理的中碳钢材质，调整金属粗糙度参数呈现出亚光金属的磨砂质感，切削刃口部分添加硬质合金材质的高硬度质感表现，区分不同功能部件的材质差异。渲染环节采用三点布光方案，主光源从斜上方投射模拟户外作业的自然光照效果，辅助光源补充暗部细节避免结构阴影过黑丢失细节，添加微弱的环境反射效果，让金属漆面呈现出真实的环境反光特性，背景采用深灰色渐变突出铲斗主体结构，同时添加柔和的地面投影增强模型的空间立体感。结构设计上充分考虑实际作业的受力需求，斗背的弧形曲面采用等强度设计逻辑，在保证斗体容积满足作业要求的前提下，优化壁厚分布降低整体自重，铰接耳板部位添加加强筋结构提升连接部位的结构强度，避免重载作业下出现耳板开裂的问题，切削刃部位预留了斗齿安装的定位结构，可适配不同类型的作业斗齿拓展使用场景，整体模型的结构间隙、装配公差均参照实际工程机械的设计标准设置，可直接用于后续的工程分析、装配模拟以及作业演示等场景。
