工业反应堆支撑与操作金属钢架结构

　　这套金属结构是化工、冶金领域工业反应堆的核心配套承载与操作载体，日常生产中，巡检、操作、检修人员所有围绕反应堆开展的作业动作，都要依托这套结构完成。从实际工况来看，反应堆本体多为大吨位立式承压设备，安装高度往往在数米以上，顶部的进料口、测温测压仪表、安全阀组、搅拌驱动机构都需要人员定期操作、校验、维护，底部的出料阀、伴热管路、排污接口也需要预留足够的检修操作空间，这套钢架结构就是为了匹配这些作业需求设计的。

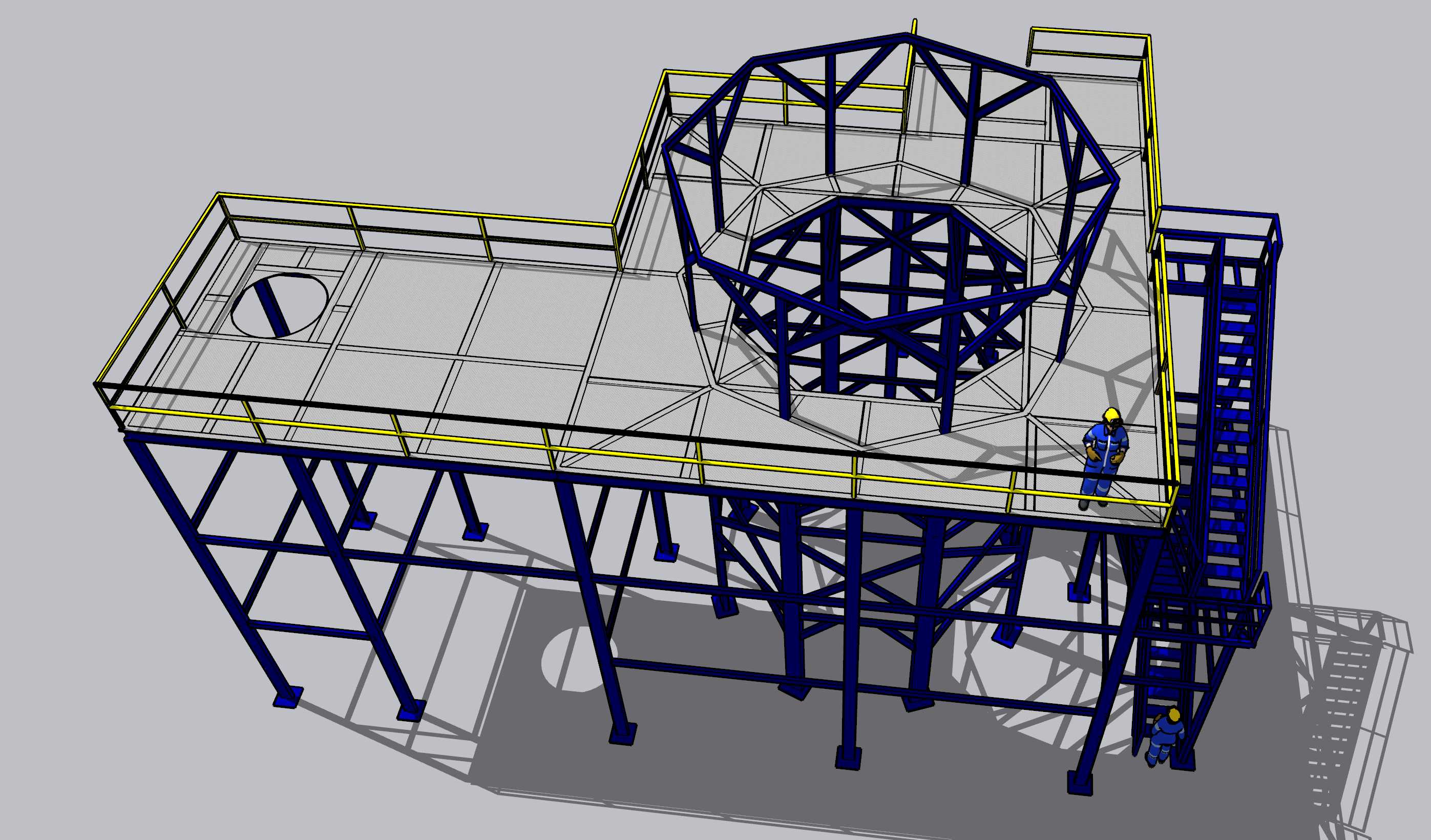

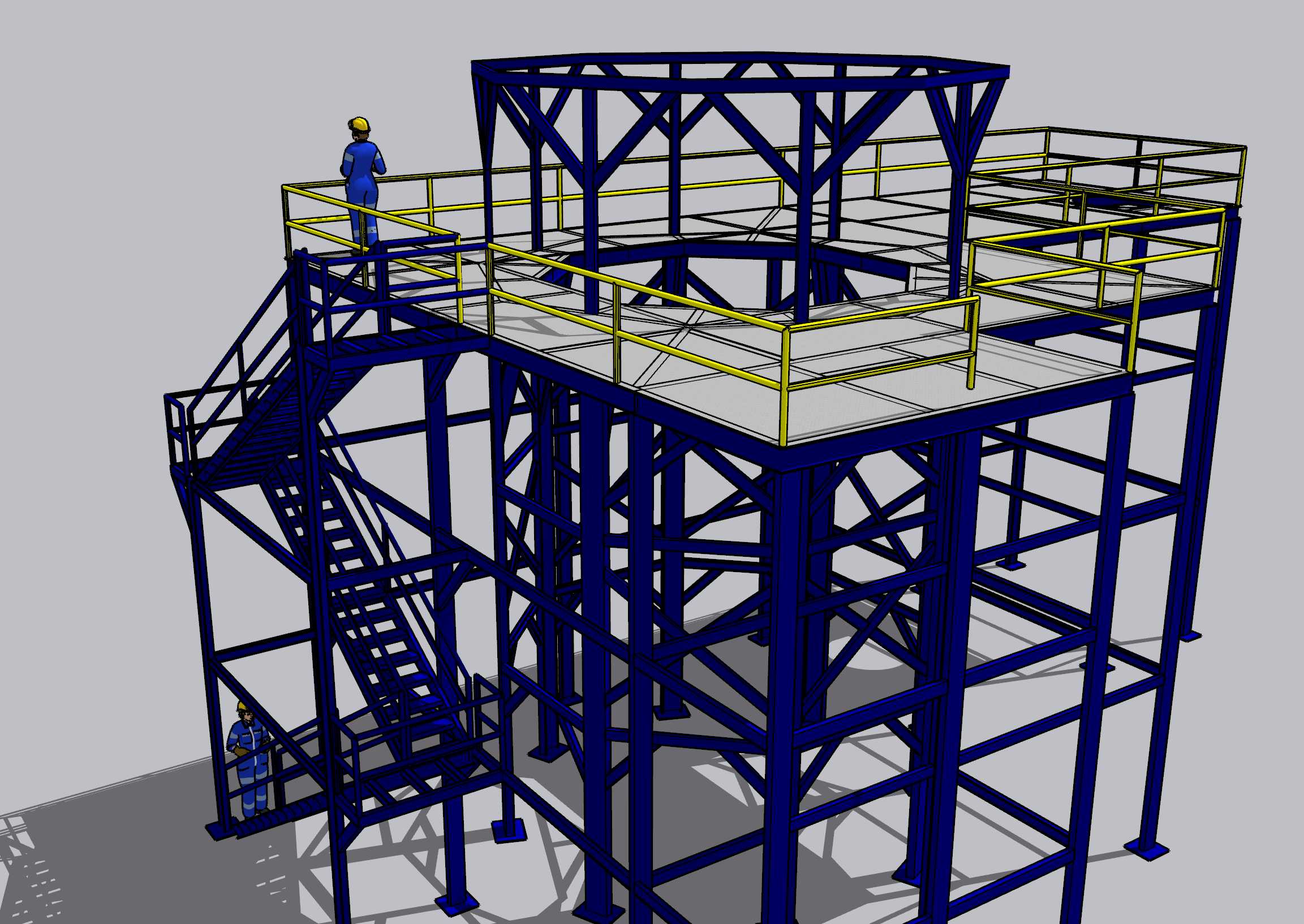

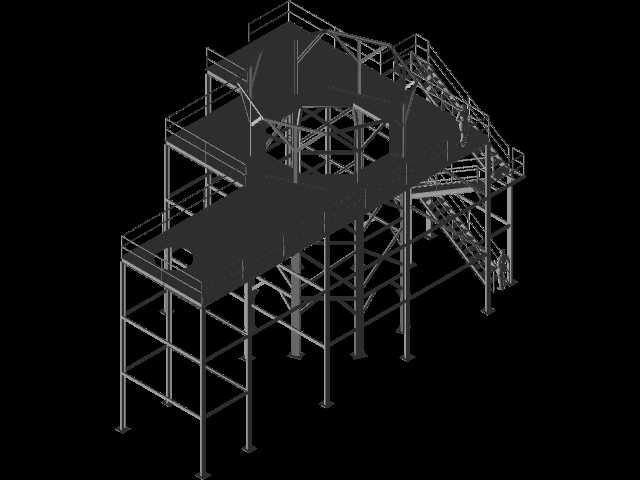

　　结构整体采用H型钢作为主承重立柱与横梁，所有梁柱连接节点采用焊接加劲板的形式，保证整体框架的抗侧移能力，毕竟现场作业时不仅要承受平台上人员、工具、临时备件的静载荷，还要考虑反应堆运行时的振动传导、大风天气下的户外风载荷，以及人员搬运检修部件时的动载荷冲击。主框架分层设置操作平台，每层平台的铺板采用花纹钢板，表面做防滑处理，平台边缘按照安全规范设置1.2米高的黄色安全栏杆，栏杆下部设置100mm高的挡脚板，防止工具、小零件从平台缝隙坠落伤及下层作业人员。

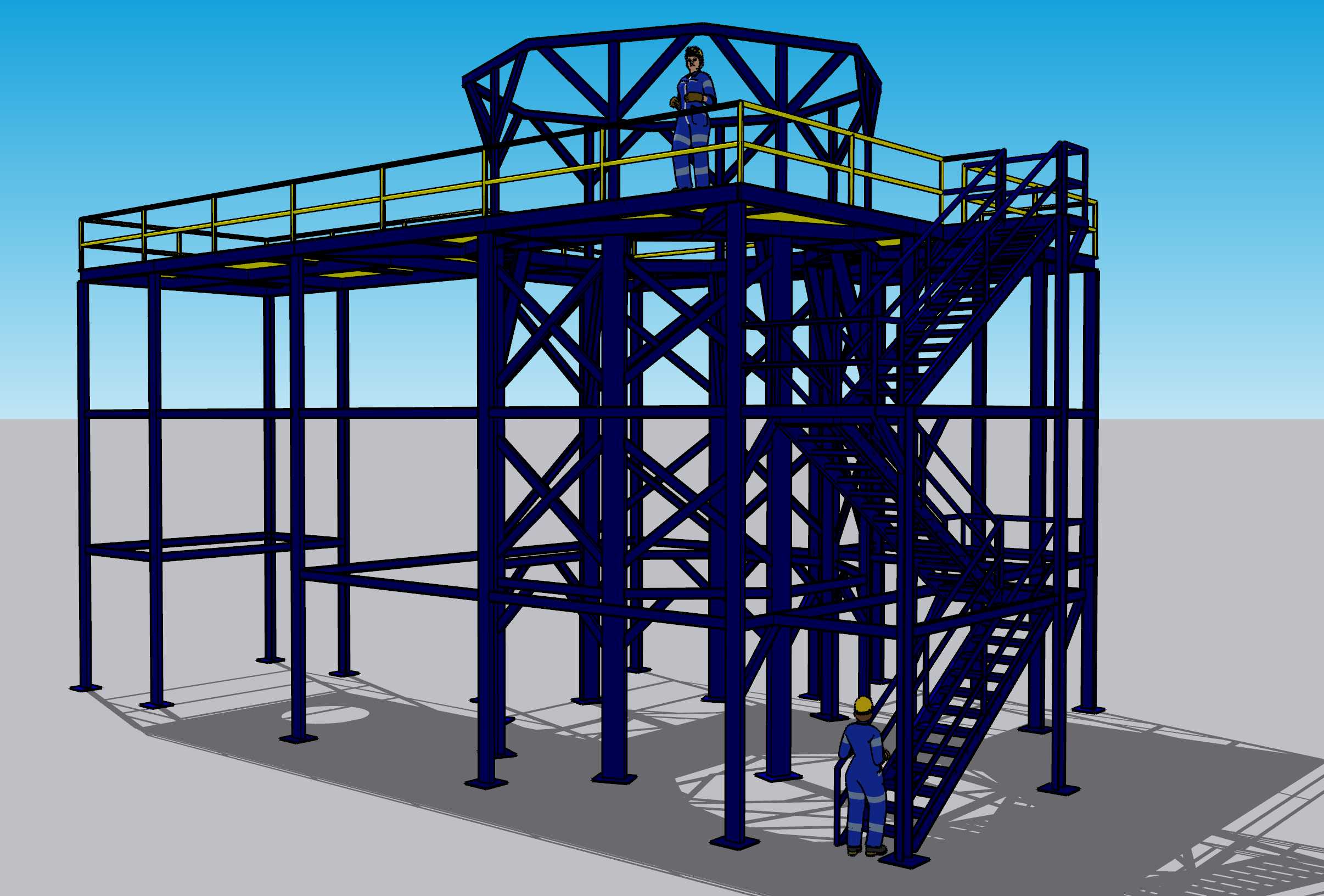

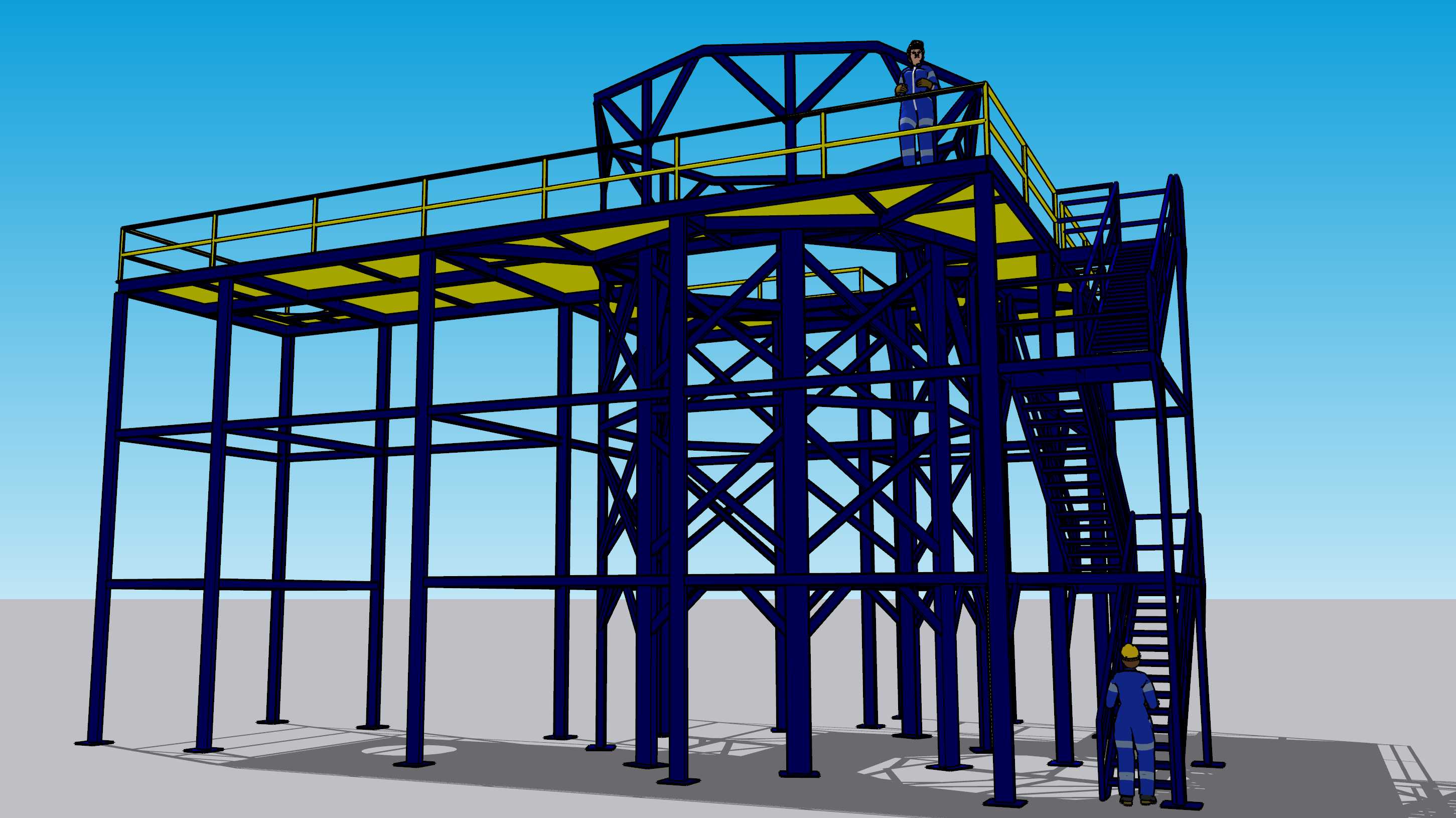

　　框架一侧设置斜向钢楼梯，楼梯踏步采用防滑格栅板，坡度设置为45度，既保证人员上下通行的舒适度，也控制整体结构的占地面积，楼梯两侧同样设置连续扶手，扶手高度与平台栏杆保持一致，在楼梯与各层平台的衔接位置，预留足够的通行缓冲空间，避免人员上下楼梯时与平台上的作业人员发生碰撞。框架顶部的平台围绕反应堆上部的操作区域设置环形通道，保证人员可以绕反应堆一周完成所有点位的操作，不需要反复攀爬上下，有效提升日常巡检与维护的效率。

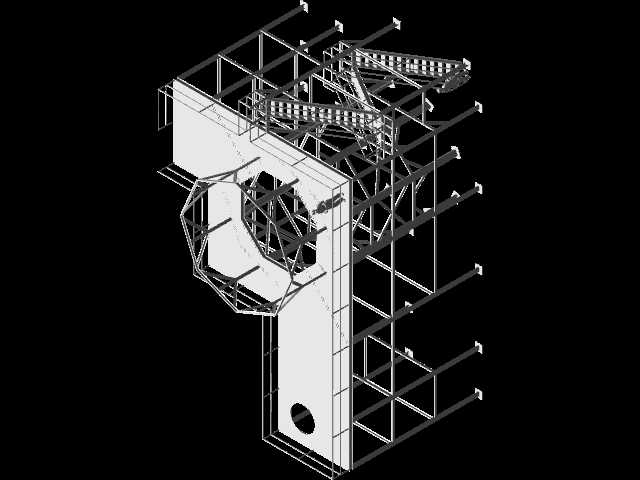

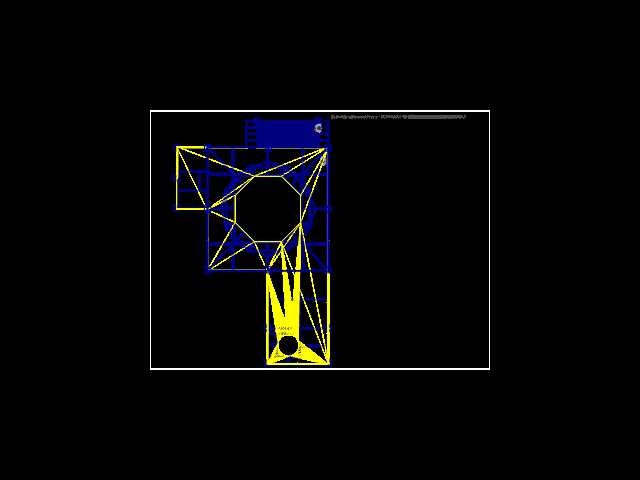

　　设计过程中，首先要匹配对应反应堆的安装尺寸，主框架的立柱间距需要避开反应堆本体的安装支座、外接管路的走向，所有横梁的设置位置不能干涉反应堆的进料、出料、测温、测压等接口的安装与后期拆卸，平台的开孔位置严格对应反应堆的贯穿部件，开孔边缘做包边处理，同时预留密封件的安装空间。结构的底部立柱设置预埋钢板，通过地脚螺栓与混凝土基础连接，基础的载荷计算需要同时考虑框架自重、反应堆满载时的重量、平台活载荷以及地震烈度对应的附加载荷，保证整套结构在全生命周期内的稳定性。

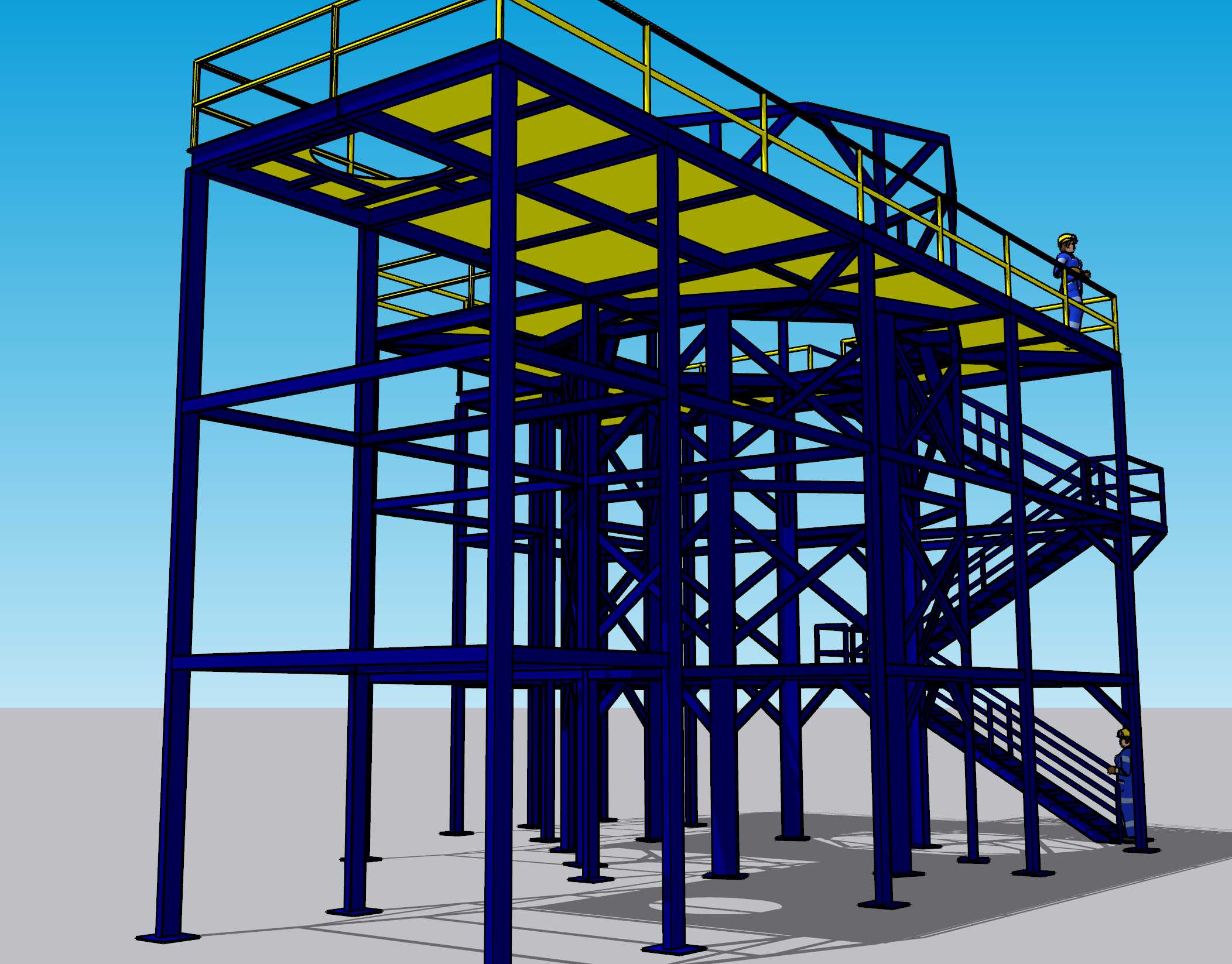

　　从安装边界来看，这套结构的整体外轮廓尺寸需要适配车间或户外装置区的预留空间，楼梯的设置位置要避开厂区的主巡检通道，同时保证应急疏散时的通行顺畅，框架的侧面预留管路支架的安装点位，方便后期敷设连接反应堆的工艺管线、仪表线缆、伴热管线，不需要额外在框架上焊接开孔，避免破坏主结构的防腐层与承重性能。结构所有钢制部件表面做除锈后涂刷防腐漆，主体框架采用深蓝色涂装，栏杆、扶手等安全警示部位采用明黄色涂装，符合工业现场的安全色规范，让作业人员可以快速识别安全防护区域。

　　现场实际使用时，这套结构不仅是人员操作的载体，也可以作为反应堆附属设备的安装承载基础，比如顶部平台可以预留小型吊装设备的安装点位，方便检修时吊装反应堆的上盖、搅拌轴等重型部件，中层平台可以放置临时的检修工具、备件，不需要额外搭设临时脚手架，大幅缩短检修停机的时间。结构的人形比例设置也充分考虑了人体工程学，平台的净空高度保证1.8米以上，人员在平台上行走、操作时不会碰到上部的横梁，栏杆的间距设置防止人员意外坠落，楼梯的踏步高度控制在200mm以内，宽度控制在800mm以上，保证人员携带工具上下时的通行安全。
