生物燃料FT立式反应器结构设计

　　做化工装备结构设计快十二年，经手的立式反应类设备少说也有四十多台，这次梳理的生物燃料FT反应器结构，是去年给西南某生物质能源示范项目做配套建模时反复校核过的版本，当时前后改了七版管口方位，才最终敲定现在的布局。先从实际应用场景说，这类设备主要用在生物质气化后的费托合成工段，把气化炉产出的粗合成气经过净化后通入罐体，在设定的压力温度条件下，通过催化剂层完成链增长反应，产出液态烃类生物燃料，整个工段里它是核心反应单元，上下游分别连着换热预热装置和气液分离罐，管口方位的匹配度直接影响现场配管的施工量，当时最初的一版把底部出料口放在了正下方，结果现场土建预留的支墩空间不够，后来调整到侧下方偏15度的位置，才避开了支墩的预埋件。

　　从设备实际用途来看，它不是普通的常压储槽，是带压操作的固定床反应设备，罐体内部需要装填催化剂支撑格栅、分布器以及测温测压的内件，外部的接管分别对应合成气进料、循环气回流、产物出料、催化剂卸料、温度检测口、安全泄放口、伴热介质进出口这些功能，建模的时候每一个接管的伸出长度、法兰标准都要和工艺专业提的条件一一对应，不能有半分偏差，之前有个项目就是因为进料口的伸出长度短了20毫米，现场配管的时候保温层没法做，最后只能现场补焊接管段，耽误了三天的工期。

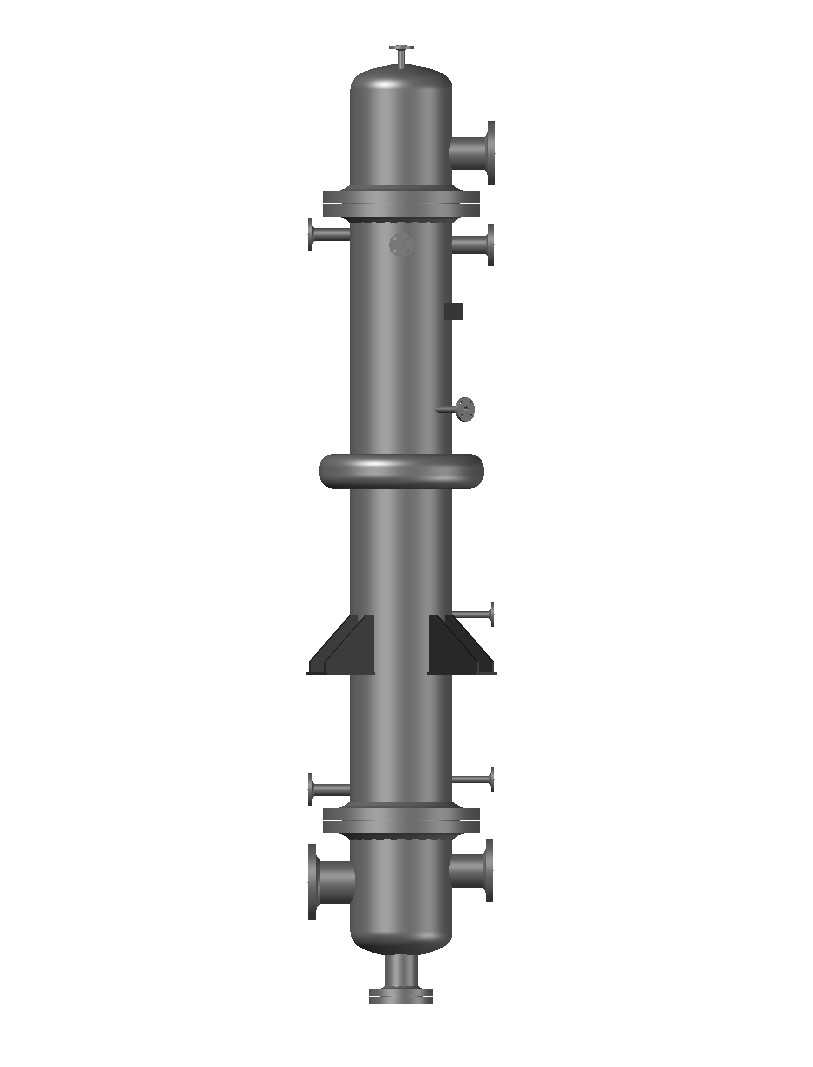

　　说到功能特性，这个立式结构的反应器采用的是上下椭圆封头的设计，筒体段设置了三道加强圈，因为操作压力在2.5MPa等级，筒体壁厚计算的时候要考虑腐蚀裕量和焊接系数，中间位置的那个环形加强结构，一方面是增加筒体的刚性，减少运输和吊装过程中的变形，另一方面也是作为外部伴热盘管的固定支撑，伴热盘管沿着筒体螺旋布置，开车的时候通入蒸汽给罐体升温，维持反应需要的温度区间，避免因为壁温过低导致反应物冷凝挂壁。上下的裙座支撑结构做了三角筋板加强，裙座上开了检查孔和排气孔，方便后期安装的时候进入裙座内部检查底封头的焊缝，也能避免裙座内部因为温差产生凝液积聚腐蚀底座。

　　设计思路上，一开始工艺专业提的条件是采用卧式结构，但是核算下来卧式设备的催化剂装填均匀性不好，而且床层阻力差比立式结构大30%左右，最后和工艺、安装专业碰了三次，才确定改成立式结构，把进料口设在下封头位置，采用下进上出的流向，让合成气自下而上穿过催化剂床层，这样气流分布更均匀，也能减少催化剂颗粒的夹带。侧面的各个接管按照操作面集中布置在0到180度的区间，另一侧留出来作为检修通道，现场操作的时候不用绕着罐体跑，所有的阀门、仪表都能在操作面完成点检和操作。顶部的小接管是安全泄放口的接口，直接连接爆破片和安全阀，泄放方向朝向无人的检修区域，避免泄放的时候伤到操作人员。

　　外形尺寸和安装边界这块，建模的时候严格按照现场的装置区预留空间做的校核，罐体总高度控制在8.2米，筒体直径1.2米，加上外部接管的最大伸出长度，设备的最大外径是1.6米，安装的时候裙座的地脚螺栓孔要和土建基础的预埋件完全对中，螺栓孔的中心圆直径是1.5米，一共8个M30的地脚螺栓，预留的二次灌浆层厚度是50毫米。设备吊装的时候要考虑顶部吊耳的位置，吊耳设置在上封头靠近加强圈的位置，吊装的时候钢丝绳不会碰到侧面的接管，吊装就位后，侧面的进料口距离操作平台的高度是1.2米，刚好和平台上的工艺管道对接，不用额外加弯头调整。侧面的各个仪表接口距离平台面的高度在1.1到1.5米之间，方便现场人员读取仪表数据和检修更换仪表。底部的卸料口距离地面的净空高度是0.8米，足够接卸料小车，后期更换催化剂的时候不用额外搭架子就能完成卸料操作。另外建模的时候也考虑了保温层的厚度，所有接管的伸出长度都预留了100毫米的保温空间，法兰密封面露出保温层外30毫米，方便后期拆装螺栓做密封检查。
