生物柴油生产配套洗涤工艺装置结构

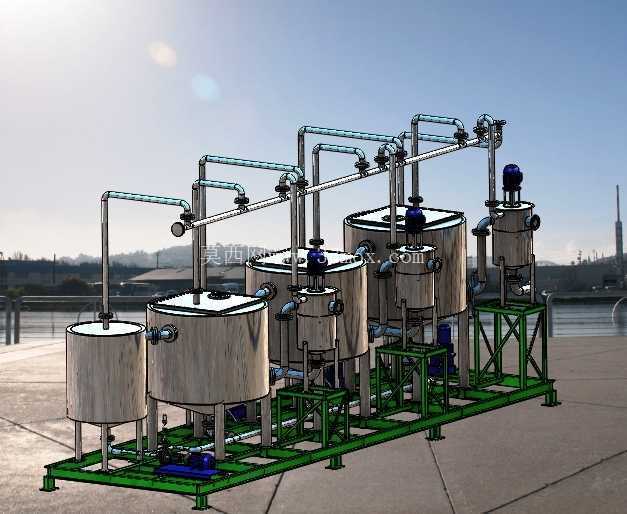

　　装置共设置五台立式罐体，沿撬座长度方向依次排布，从左至右分别承担水洗进料缓存、多级逆流洗涤、静态混合、沉降分离、成品暂存的功能，罐体之间通过架空的工艺管道连接，管道沿罐体顶部的管架排布，每段管道均设置独立的阀门与快拆接口，方便后期检修时单独切断某一罐体的通路，不影响整套装置的其他工段运行。罐体采用锥底和平底结合的结构设计，缓存罐与成品暂存罐采用平底结构支腿支撑，洗涤罐与沉降罐采用锥底结构，锥角设置为60度，方便罐内沉积的水相、皂脚等重相杂质顺利从底部排污口排出，避免罐底积料残留影响后续批次的洗涤效果。这套装置面向生物柴油生产工段的粗产品精制环节，在废弃油脂转化为脂肪酸甲酯的工艺链路中，承担粗酯相的水洗纯化功能，去除反应残留的催化剂、皂类、甘油及水溶性杂质，是保障成品生物柴油酸值、残炭、闪点等指标达标的核心工段设备。整套装置采用撬装集成式布局，所有罐体、管道、泵阀、支架均整合在统一的钢制底座框架上，底座采用型钢焊接成型，预留地脚安装孔位，可直接通过叉车或吊装转运至生产车间就位，无需现场大规模拼接管道与支架，大幅缩短产线搭建的施工周期。

　　每台罐体顶部均设置人孔、排气口、进料口与搅拌安装位，其中三台洗涤罐体顶部配置减速搅拌机构，搅拌桨采用推进式桨叶，转速设置在60-80r/min区间，既可以保证粗酯与洗涤水充分混合接触，又不会因为转速过高形成稳定的乳化层，降低后续沉降分离的难度。管道系统采用等径排布设计，主工艺管道通径与罐体进出料口口径匹配，每台罐体的进料管道上均设置管道视镜与取样阀，操作人员可以随时观察管内流体状态，也可以在不同工段节点取样检测当前物料的杂质含量，灵活调整洗涤水的加注比例与搅拌时长。

　　静态混合单元设置在洗涤罐与沉降罐之间的连接管道上，采用SK型静态混合芯，无需额外动力即可让经过初步搅拌的酯水两相再次充分剪切混合，提升杂质的洗脱效率，相比全罐搅拌的混合方式，管道静态混合的压损更小，能耗更低，也减少了乳化层的产生概率。撬座底部预留了泵组的安装空间，进料泵与循环泵均采用离心泵，安装在撬座左端的低位区域，泵体进出口均设置软连接与止回阀，避免泵体运行时的振动传递到管道与罐体上，也防止停泵时管道内的物料倒流。整套装置的操作平台沿罐体侧面设置，采用花纹钢板铺设，护栏高度符合生产车间的安全操作规范，操作人员可以通过平台到达每台罐体的顶部人孔、阀门位置，完成加料、检修、取样等操作。

　　安装边界方面，整套撬装装置的长度适配标准集装箱的内部尺寸，宽度满足车间内常规通道的转运要求，高度不超过车间常规的设备吊装门洞高度，就位后仅需要连接进料口、出料口、排污口、供水口与电源接口即可投入使用，无需额外搭建外部管架与操作平台。在工艺适配性上，这套装置可以适配不同原料来源的粗生物柴油洗涤需求，无论是地沟油、潲水油还是植物酸化油制备的粗酯，都可以通过调整洗涤级数、搅拌时长、沉降时间来达到理想的精制效果，罐体的容积设计匹配年产万吨级生物柴油产线的小时处理量，不会出现工段产能瓶颈，也不会因为容积过大导致物料在罐内停留时间过长，增加不必要的能耗与物料氧化风险。管道的排布充分考虑了排净需求，所有工艺管道均设置3‰的坡度，坡向排污口与罐体，停车检修时可以将管道内的残留物料完全排净，避免残液变质影响下次开车的产品质量。罐体的材质适配生物柴油的腐蚀特性，接触物料的部位均采用耐脂肪酸腐蚀的材质，焊接处做钝化处理，避免长期使用过程中出现腐蚀脱落污染产品的问题。
