适配两英寸立柱的双抱箍链环栅栏门铰链

　　在厂区周界隔离、户外设备围护、市政场地分区的链环式栅栏门布设场景中，立柱与门扇的铰接构件长期暴露在户外环境，既要承受门扇反复开合的交变载荷，还要应对温湿度变化带来的锈蚀、形变风险，传统焊接式铰链一旦安装完成就无法调整门扇间隙，后期维护更换需要切割重焊，不仅施工效率低，还容易破坏立柱表面的防腐镀层。这款适配2英寸规格立柱的双抱箍式门铰链，正是针对这类现场安装痛点做的结构优化，全程免焊接装配，能大幅降低现场施工的难度与后期维护成本。

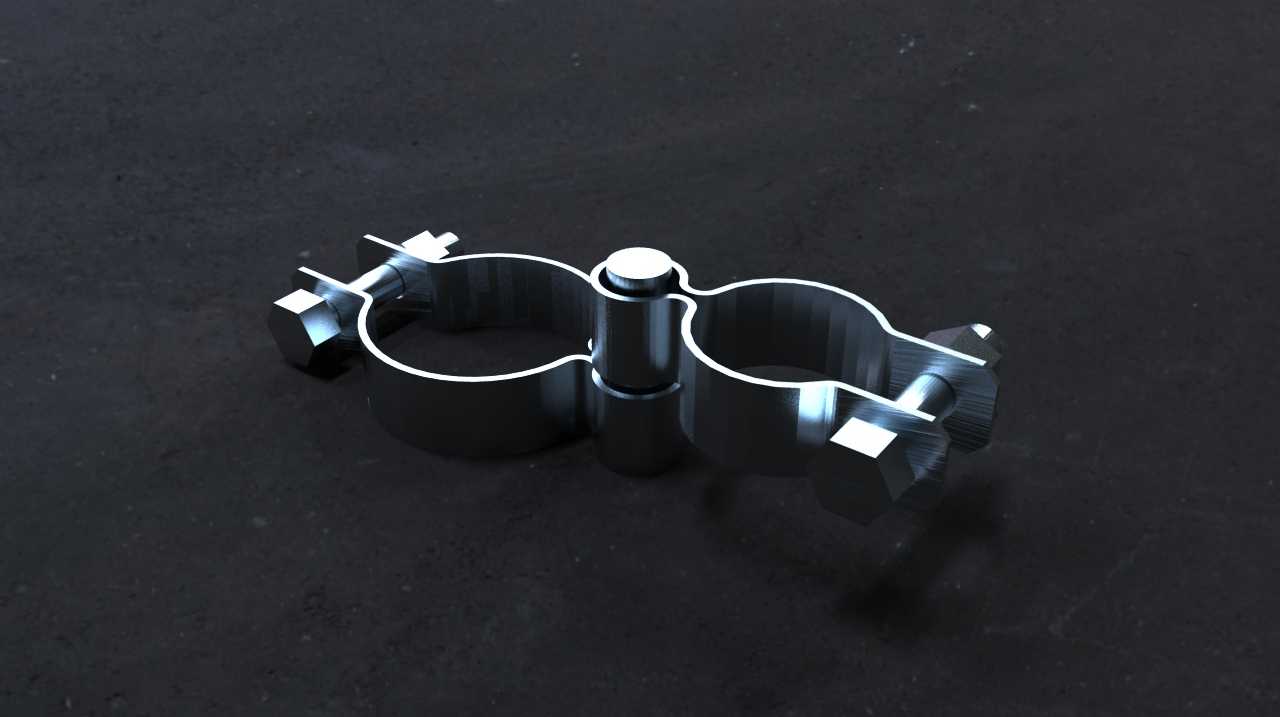

　　从结构功能来看，这款铰链采用对称式双C型抱箍作为立柱侧的固定基座，每个抱箍配套一组六角头锁紧螺栓，安装时不需要在立柱上打孔，只需要将两个抱箍卡合在2英寸圆管立柱的对应高度位置，交替拧紧两侧螺栓就能让抱箍内壁与立柱外壁均匀贴合，靠抱紧摩擦力与螺栓预紧力实现基座固定，不会破坏立柱原有镀锌或喷塑防腐层，也不会因为打孔造成立柱截面强度削弱。两个抱箍之间设置一体式铰接销轴结构，销轴与抱箍基座采用同轴度公差控制在0.1mm以内的过渡配合，门扇侧的连接耳套在销轴上，可实现0到180度范围的顺畅转动，转动间隙控制在0.3mm以内，避免门扇开合过程中出现上下窜动、左右晃摆的问题。

　　设计过程中首先明确了适配边界，专门针对公称直径2英寸的标准圆管立柱做抱箍曲率匹配，抱箍内壁的圆弧半径完全贴合2英寸圆管的外轮廓曲率，安装后不会出现局部点接触导致的应力集中问题，哪怕是长期承受门扇自重带来的径向载荷，抱箍与立柱的接触应力也能均匀分散在整个圆弧接触面上，不会出现局部压痕或者抱箍滑移的问题。铰接销轴的直径经过载荷校核，按照常规链环栅栏门单扇宽度1.2米、高度1.8米的自重载荷计算，销轴的抗剪切安全系数达到4.2以上，完全满足户外栅栏门十年以上的开合使用需求，销轴顶部设置限位挡边，底部做铆接封边处理，使用过程中不会出现销轴脱出、门扇脱落的安全隐患。

　　实际安装时，施工人员只需要先确定门扇的安装高度，将两个抱箍卡在立柱对应位置预紧螺栓，再把门扇侧的连接耳对准两个抱箍之间的销轴位置套入，调整好门扇的水平垂直度之后，按照对角交替的顺序拧紧抱箍上的锁紧螺栓，扭矩控制在25N·m就能达到足够的抱紧力，全程不需要焊接设备，也不需要做现场打孔作业，单人半小时内就能完成单扇门的铰接安装。如果后期需要调整门扇高度或者更换铰链，只需要松开螺栓就能整体拆卸调整，不会在立柱上留下永久性安装痕迹。

　　从外形尺寸来看，这款铰链整体沿立柱轴向的安装高度为110mm，单个抱箍的宽度为32mm，螺栓拧紧后抱箍外沿距离立柱外壁的最大突出尺寸为45mm，不会因为突出尺寸过大造成过往人员、物料的剐蹭风险，门扇侧的连接耳预留了与链环栅栏门边框匹配的安装孔位，可以直接通过螺栓与栅栏门的竖边框固定，不需要额外做转接件加工。整体构件采用304不锈钢精密铸造后做表面抛光处理，户外环境下不会出现锈蚀流挂的问题，转动部位不需要额外加注润滑脂，长期使用也不会出现转动卡滞、异响的问题。

　　不同于普通平板式合页需要在立柱与门扇上分别打孔固定，这款抱箍式铰链完全适配现有标准化2英寸圆管立柱的改造与新建项目，不管是临时施工围挡的栅栏门，还是厂区固定周界的隔离门，亦或是户外设备区域的防护栅栏门，都能快速完成安装，尤其适合后期增设门禁、调整门扇开合方向的改造场景，不需要破坏原有围栏结构，就能快速完成铰接构件的装配。在结构细节上，抱箍与螺栓接触的位置做了沉台设计，螺栓拧紧后六角头完全沉入沉台内部，没有突出的棱角，避免开合过程中剐蹭门扇或者过往人员，铰接部位的配合面做了微小的圆角过渡，消除应力集中点，哪怕在北方冬季低温环境下，构件出现轻微冷缩形变，也不会出现转动卡滞的问题。
