双环抱箍式金属门铰链结构设计

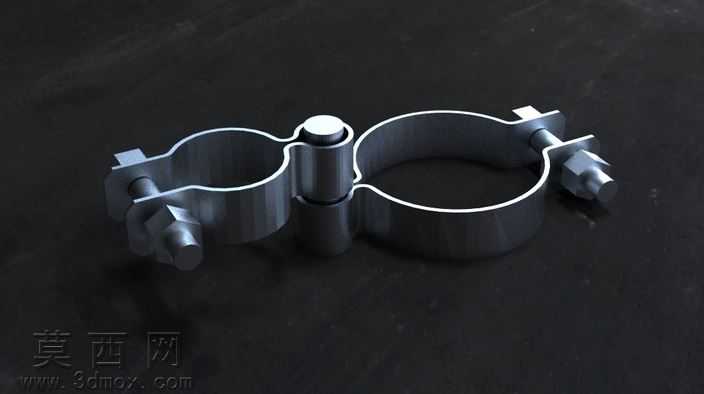

本作品为适配2.5英寸管径安装场景的抱箍式门铰链三维建模成果，建模过程中以实际五金件的装配逻辑为核心依据，首先完成整体结构的比例拆解：将模型拆分为左右两个对称的C型抱箍环、中部铰接转轴、两侧锁紧螺栓组件三个核心模块，在三维软件中先绘制各部件的二维截面草图，通过拉伸、旋转、切除等基础特征命令生成实体初模，针对抱箍环的圆弧过渡区域做了等壁厚处理，保证金属冲压成型的工艺合理性，避免出现壁厚突变导致的应力集中问题。材质渲染阶段选用哑光不锈钢材质，调整金属粗糙度参数至0.35左右，还原冷轧不锈钢五金件的真实磨砂质感，对螺栓头的六角棱边、抱箍环的开口边缘做了微小的倒角处理，模拟实际机加工过程中的去毛刺工艺效果，同时在铰接转轴位置添加了轻微的装配间隙，还原真实铰链转动时的活动空间，避免模型出现干涉穿模问题。结构设计上采用双侧螺栓锁紧的抱箍结构，无需在管材上焊接固定座，可直接卡装在对应管径的圆管上完成安装，中部的圆柱转轴采用同轴度约束，保证两个抱箍环可绕转轴实现0-180度的顺畅转动，螺栓组件与抱箍环上的安装孔采用间隙配合设计，预留出实际安装时的调节余量，适配现场安装的尺寸公差。设计思路围绕栅栏门、管材框架类门体的快装需求展开，摒弃了传统合页需要焊接、打孔固定的安装方式，通过抱箍抱紧力实现铰链与管材的可靠连接，既降低了现场安装的施工难度，也可根据使用需求灵活调整铰链在管材上的安装位置，建模过程中反复校验各部件的装配关系，对转轴的转动行程做了限位模拟，避免门体转动时出现过度开合的碰撞问题，最终渲染效果还原了金属五金件的冷硬质感，各结构细节均符合实际五金产品的生产工艺要求，可直接用于产品结构验证、安装演示以及生产加工参考。
