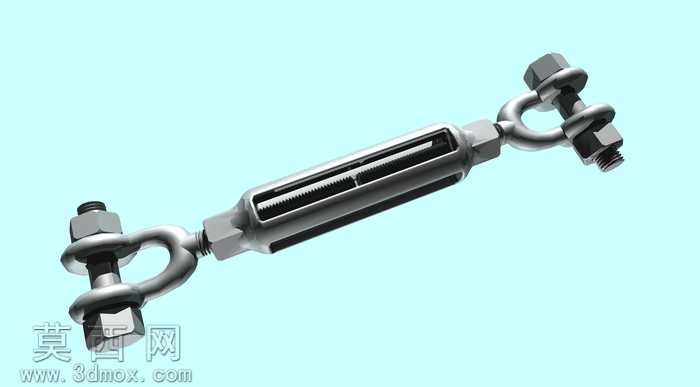

开式螺旋拉紧索具花兰螺丝三维设计

本作品为开式螺旋拉紧索具（花兰螺丝）的三维建模成果，建模过程以工业级索具的实际生产尺寸为基准，采用参数化建模逻辑搭建整体结构，首先构建中部的开式调节螺套主体，通过拉伸、切除特征制作螺套内部的双向内螺纹结构，确保两端螺杆的旋向相反，可通过转动螺套实现两端连接端的同步收张，满足张紧调节的功能需求。两端的连接结构分别为U型卸扣式挂耳，建模时精准还原卸扣的环形轮廓、穿装螺栓的通孔结构，以及配套的六角锁紧螺母、防松垫片的细节特征，所有螺纹特征均采用符合机械制图标准的牙型轮廓构建，还原真实螺纹的啮合结构，避免简化建模带来的结构失真。材质渲染阶段，整体构件采用镀锌合金钢材质表现，通过调整金属材质的粗糙度、反射率参数，还原镀锌五金件表面略带亚光的金属质感，锁紧螺母的边角处做轻微的磨损质感处理，模拟工业五金件的真实使用观感，螺套表面的防滑凹槽通过纹理贴图与凹凸通道结合呈现，增强模型的细节真实度。结构设计上严格遵循索具五金的受力逻辑，两端卸扣与螺杆的连接部位做圆角过渡处理，避免应力集中的结构缺陷，螺套的壁厚、螺杆的直径比例均参照行业通用的承重标准设置，确保模型的结构合理性，可直接用于索具产品的结构演示、装配教学以及五金配件的数字化选型素材。建模过程中对所有活动部件做了装配约束设置，可实现螺套转动带动两端螺杆伸缩的运动仿真，直观展示花兰螺丝的张紧调节工作原理，各零部件的配合间隙按照实际五金件的装配公差设置，既保证活动部件的运动顺畅，也还原真实产品的装配精度。
