气枪阀精密结构三维设计作品

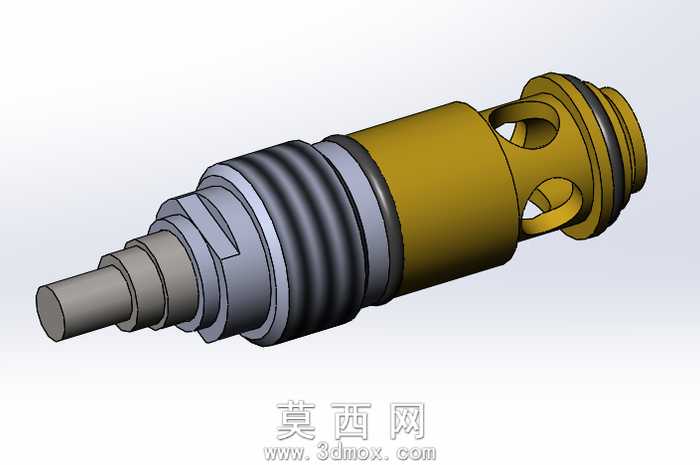

本作品为气枪阀的三维结构设计，建模阶段依托参数化建模逻辑完成全结构搭建，首先对阀芯的多级阶梯轴段进行精准尺寸约束，不同轴段的直径、长度公差均按照气动元件的行业标准设定，保证后续装配的同轴度要求。阀身的金属腔体部分采用拉伸与切除组合建模方式，预留的流体通道做了圆角过渡处理，可有效降低高压气体流通时的阻力，避免气流紊流带来的工作噪音与压力损耗。外部的密封套结构单独建模，通过曲面拟合保证与金属腔体的贴合度，密封槽的尺寸经过反复校验，可适配常规规格的O型密封圈，满足高压工况下的密封需求。渲染阶段采用金属与工程塑料双材质区分，金属阀芯与腔体部分赋予抛光黄铜材质，调整金属粗糙度与反射参数还原金属构件的加工质感，外部密封套赋予哑光工程塑料材质，通过材质对比清晰区分不同功能部件，渲染时添加柔和的环境光与底部反光效果，完整呈现构件的轮廓层次与结构细节。设计过程中重点考量气枪阀的工作逻辑，进气端的接口结构做了标准化适配设计，可匹配常规气动管路的接头规格，阀芯的运动行程经过模拟校验，保证启闭动作的响应速度与气流控制精度，腔体侧面的泄压孔位置经过多次调整，兼顾泄压效率与结构强度，避免高压工况下的结构变形。整体建模过程严格遵循装配逻辑，所有部件保留完整的参数化特征，可根据实际使用需求调整尺寸参数，适配不同压力等级、不同流量要求的气枪使用场景，结构设计兼顾了加工可行性与使用可靠性，所有棱角处均做了倒角处理，既避免加工应力集中，也提升了装配与使用过程中的操作安全性。
