升降式止回阀结构拆解三维设计

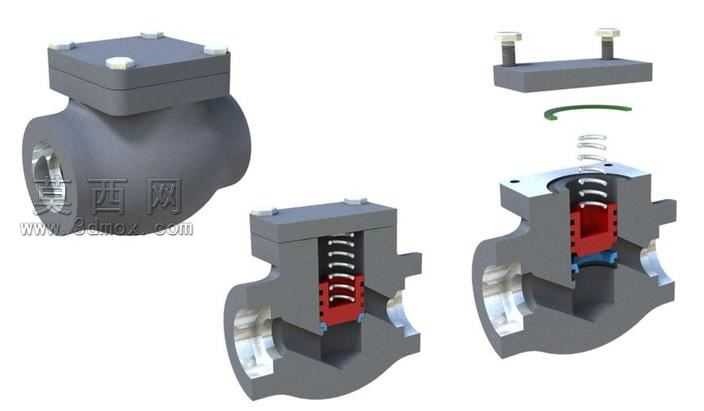

本作品为升降式止回阀的三维结构设计模型，采用三维建模软件完成全参数化建模，完整还原了该类止回阀的全部组成部件与装配关系。建模过程中首先对阀体主体进行结构绘制，阀体采用流线型的流道腔体设计，两端为内螺纹连接接口，腔体内部预留了阀瓣的升降活动空间与密封配合面，建模时对腔体的过渡圆角、流道的曲面弧度进行了精细化处理，保证流体通过时的阻力符合设计要求。其次对阀盖部分进行建模，阀盖为方形法兰结构，通过两根双头螺柱与阀体实现紧固连接，阀盖与阀体的接触面设置了密封垫片安装槽，建模时严格按照公差要求绘制配合尺寸，保证装配后的密封性能。模型内部的核心组件包含弹簧、阀瓣、密封衬套三个部分，弹簧采用螺旋扫描特征完成建模，参数匹配常规止回阀的弹簧刚度与行程要求；阀瓣为带导向结构的柱状启闭件，外表面设置有导向棱与阀体内腔的导向槽配合，保证阀瓣升降过程中不会出现卡滞偏移；密封衬套采用耐磨耐腐蚀的材质设定，建模时绘制了衬套与阀瓣、阀体的过盈配合结构，保证密封面的贴合精度。渲染阶段对不同部件赋予了差异化的材质，阀体与阀盖采用铸钢材质，表面设置哑光的铸铁质感纹理，弹簧采用弹簧钢的金属亮面材质，密封衬套采用红色工程塑料材质，密封垫片采用绿色橡胶材质，双头螺柱采用镀锌钢的亮面金属材质，通过材质区分可以清晰识别不同部件的功能属性。模型同时提供了装配完成状态与爆炸拆解状态的展示效果，爆炸视图按照装配顺序将各部件沿装配轴线方向偏移排布，清晰呈现了每个零件的安装位置与装配逻辑，能够直观展示该止回阀的内部工作原理：当介质正向流动时，介质压力推动阀瓣压缩弹簧向上抬起，阀门开启实现介质导通；当介质反向流动时，弹簧弹力与介质反向压力共同推动阀瓣下压，与密封衬套紧密贴合实现截断，防止介质倒流。整个建模过程严格遵循机械设计的相关规范，所有配合尺寸、结构参数均参考通用止回阀的行业设计标准，模型结构完整无缺失，可用于教学演示、产品结构验证、装配工艺设计等多个场景。
