8英寸150级法兰连接Y型管道过滤装置

　　在市政供水主管网、化工流体输送干线、循环冷却水系统这类大口径管路场景中，Y型过滤器是承担前端杂质拦截的核心管路附件，这款8英寸公称通径、150磅级压力等级的Y型过滤装置，适配DN200口径的常规工业管路，可在1.6MPa级别的工作压力下长期稳定运行，安装位置通常设置在泵阀类设备的入口前端，避免焊渣、锈蚀颗粒、介质裹挟的固体杂质进入下游精密设备，造成密封面划伤、流道堵塞甚至设备卡滞故障。

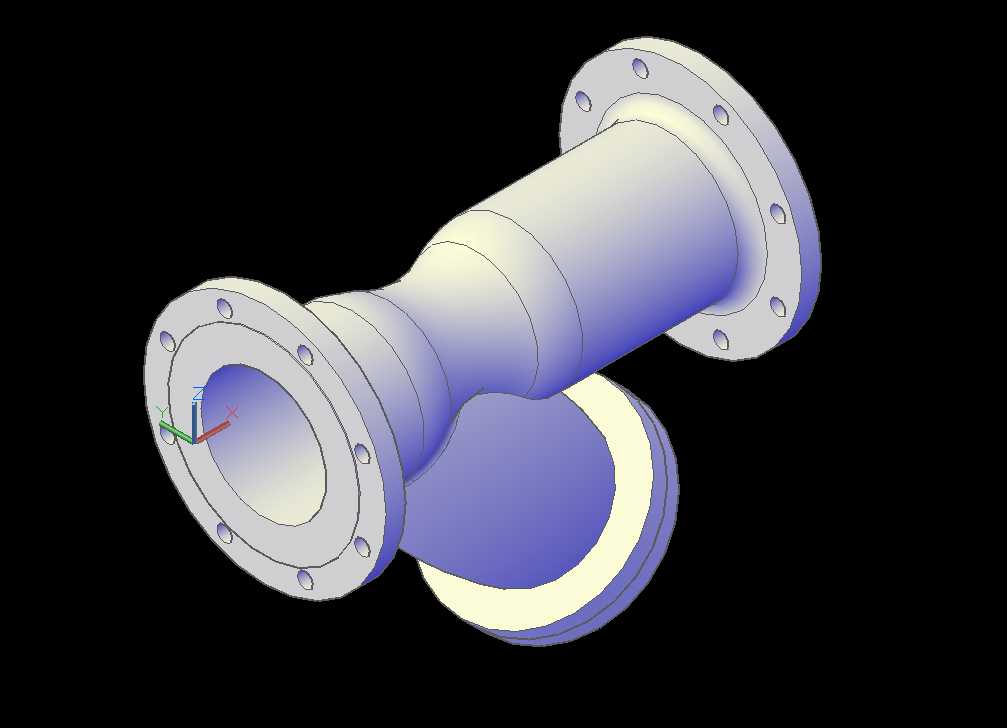

　　从结构设计来看，这款产品采用经典的Y型斜置滤筒布局，主体流道保持直通形态，相比直角式过滤结构的流阻损失降低40%以上，斜向设置的滤腔可以在不停机的情况下通过底部排污口完成杂质清理，部分工况下配套快开式压盖后，无需整体拆卸管路即可完成滤网更换，大幅降低运维阶段的停机时间成本。三个连接端均采用凸面带颈法兰结构，法兰密封面的水线加工精度、螺栓孔中心圆直径完全匹配ASME B16.5标准中150磅级8英寸法兰的尺寸要求，安装时无需额外加工转接件，可直接与同压力等级的管路法兰、阀门法兰配对，法兰颈部的过渡圆角经过应力优化，可降低管路焊接、压力波动过程中产生的应力集中风险，避免长期运行后出现颈部开裂的隐患。

　　主体流道的变径过渡段采用大圆弧曲面设计，介质从入口法兰进入后，不会在变径位置形成湍流涡旋，既减少了流阻带来的压力损耗，也避免杂质在变径死角处沉积造成流道堵塞；滤腔与主流道的夹角设置为45度，这个角度是经过大量流体仿真验证的最优值，既保证滤筒有足够的有效过滤面积，也能让被拦截的杂质在重力作用下自然沉降到滤腔底部，不会长期附着在滤网表面造成过滤通量下降。建模过程中，首先以管路通径为基础确定主流道的内径尺寸，按照150磅级对应的壳体壁厚要求，结合铸造工艺的最小壁厚、拔模斜度参数生成主体壳体的基础曲面，之后分别生成三个端部的法兰特征，螺栓孔的位置严格按照标准跨中布置，避免安装时出现螺栓孔对位偏差；滤腔部分的曲面与主流道曲面做G2连续过渡，保证壳体壁厚均匀，适配砂型铸造的工艺要求，避免出现壁厚突变导致的铸造缩孔缺陷。

　　安装边界方面，这款过滤器的直通段两端法兰端面距离、滤腔底部到主流道中心的垂直高度都经过尺寸校核，安装时需要在滤腔下方预留足够的操作空间，方便后期拆卸压盖更换滤网、清理沉积杂质，同时要注意介质流向与阀体上标注的箭头方向一致，若装反会导致滤网被介质压力直接冲击，短时间内就会出现滤网变形破损，失去过滤作用。在实际工程选型中，这款过滤装置的滤网默认孔径适配常规工业水、油品等介质的过滤需求，若应用在有高精度过滤要求的工况，可更换不同目数的滤网，不需要改动主体壳体结构，适配性较强；日常运维过程中，可根据管路进出口的压力差判断滤网堵塞情况，当压差超过0.15MPa时就需要及时清理滤网，避免压损过大影响整个管路系统的输送效率。
