69毫米EDF与霍夫曼电机结构设计

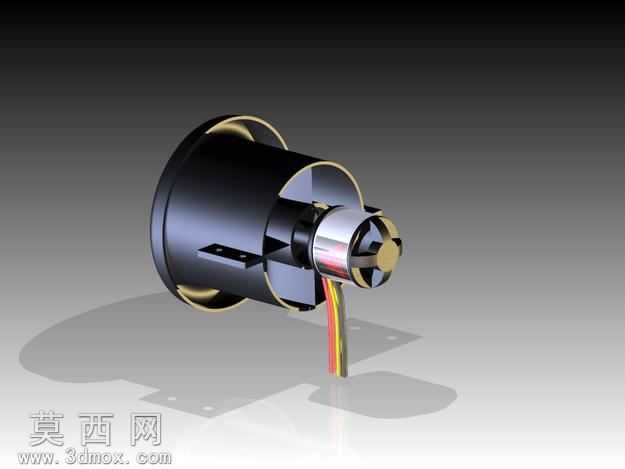

本作品为69毫米EDF与霍夫曼电机的集成三维结构设计，建模阶段采用SolidWorks完成全参数化零件绘制与装配约束搭建，首先对涵道外壳、电机定子、转子、输出轴、导流叶片、出线结构等核心部件进行单独建模，每一处尺寸都经过严谨校核，确保各部件装配间隙符合实际生产装配公差要求。建模过程中重点还原了电机与涵道的同轴度定位结构，外壳上的安装固定座、定位孔位都按照实际安装场景设计，保证模型可直接用于后续的结构验证与装配模拟。渲染阶段采用金属质感材质还原电机外壳的阳极氧化金属质感，转子部分做了半剖展示处理，能够清晰呈现内部绕组、磁钢的排布结构，涵道内壁做了哑光磨砂金属材质处理，导流叶片的曲面弧度经过优化，还原真实EDF涵道的气动外形特征，出线部分的三色线缆采用柔性材质模拟，还原真实电机的出线状态。设计思路上围绕小型航模用涵道动力单元的集成化需求展开，将霍夫曼电机与69毫米EDF涵道做了一体化适配设计，既保证电机输出轴与涵道风扇的传动配合精度，又通过外壳的一体化结构减少动力单元的整体重量，同时预留了标准安装孔位，可直接适配多数小型航模的动力舱安装尺寸。模型还做了剖面展示结构，能够直观呈现电机内部与涵道的装配关系，方便使用者理解动力传递路径与气流流通路径，所有零件都保留了可编辑参数，可根据实际需求调整电机功率参数、涵道叶片数量、外壳安装尺寸等细节，满足不同场景下的动力改装与设计参考需求。
