90W带齿轮头刹车电机三维结构设计

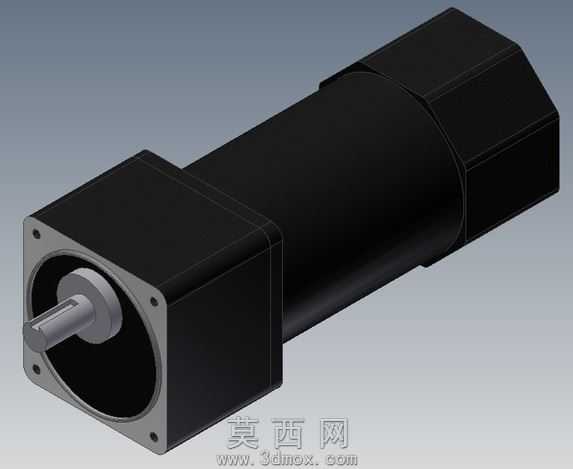

本模型为90W带齿轮头的刹车电机三维设计成果，建模阶段采用参数化特征建模方式，先对电机整体结构进行拆分规划，将整机划分为电机主体外壳、输出轴组件、内置刹车模块、端部齿轮头四大核心模块，分别完成各模块的独立建模后再进行总装配约束，保证各部件之间的同轴度、配合间隙符合实际工业产品的装配公差要求。外壳部分采用哑光黑色硬质金属材质进行渲染表现，通过调整材质的粗糙度、金属度参数，还原工业电机外壳的喷塑质感，同时在外壳表面添加细微的磨砂纹理细节，避免渲染效果过于塑料化，提升模型的真实感。输出轴部分采用亮面金属材质，通过高光反射效果突出轴类零件的加工精度，轴端的键槽、定位台阶等细节均按照实际90W电机的标准尺寸进行还原，保证结构的准确性。齿轮头部分与电机主体的连接法兰做了精准的配合设计，法兰上的安装孔位、定位止口都严格按照通用安装标准绘制，确保该模型可直接用于虚拟装配仿真、产品选型展示等场景。刹车模块内置在电机尾端的腔体内部，建模时还原了刹车摩擦片、电磁线圈、复位弹簧的结构布局，可直观展示刹车电机断电制动的工作原理。整体建模过程中对所有棱角做了符合工业生产实际的倒角处理，避免出现尖锐直角的不合理结构，同时对内部的加强筋、散热槽等细节结构也做了完整呈现，既保证了模型外观的完整性，也还原了真实电机的内部结构设计逻辑。渲染阶段采用三点布光方式，主光从斜上方打亮电机主体轮廓，辅光补充暗部细节避免死黑，背光勾勒电机边缘轮廓，让整体渲染效果层次分明，清晰展现电机各部分的结构形态与材质差异。
