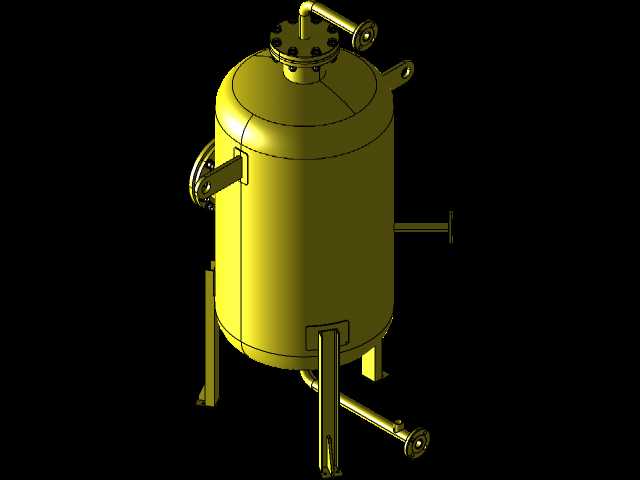

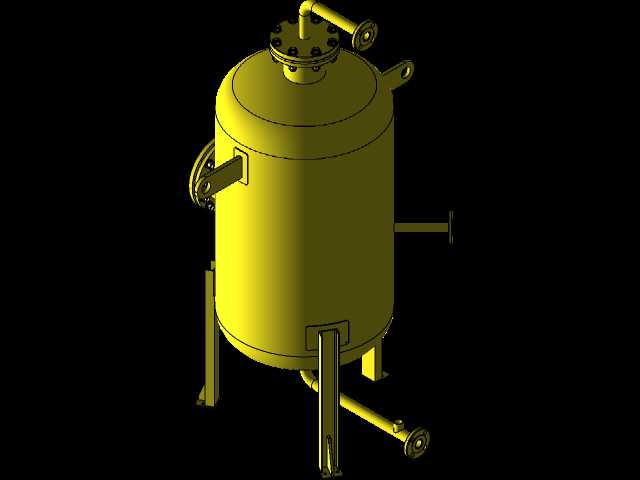

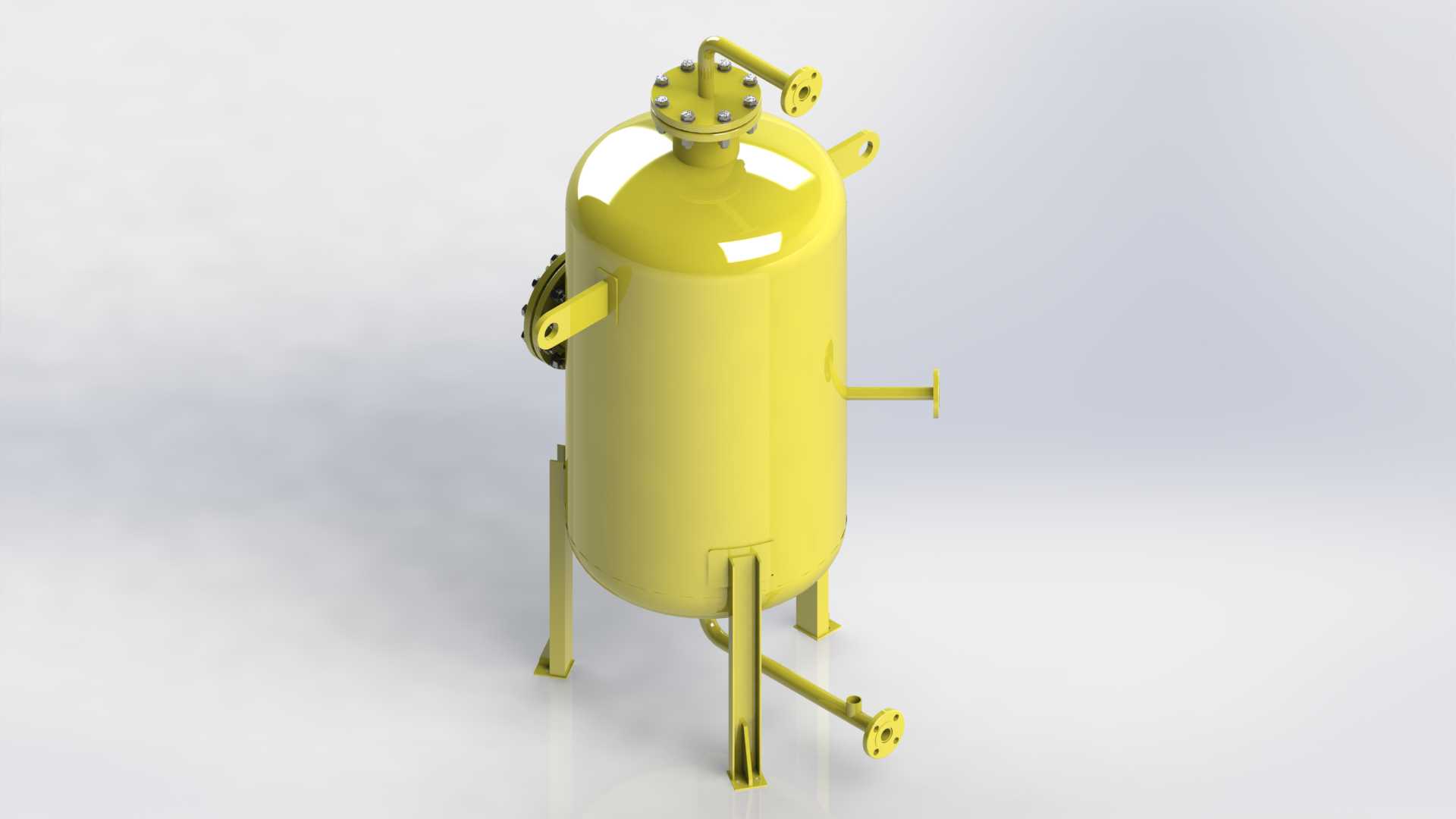

SS400材质立式工业吸收罐体结构

　　这款立式吸收罐体采用SS400碳素结构钢作为主体材质，在化工、环保、油气处理等领域的介质吸收工序中有着广泛应用，主要用于完成气液两相、液液两相间的传质吸收过程，可脱除工艺流体中的杂质组分、回收有用物料，或是完成废气净化环节的有害组分吸收作业，是工艺系统中保障介质纯度、满足排放要求的核心静设备之一。从结构设计逻辑来看，整体采用立式圆筒形承压结构，筒体上下采用标准椭圆形封头，这类封头的应力分布均匀，在同等承压条件下所需壁厚更薄，能够有效降低设备整体自重，同时减少筒体与封头连接位置的应力集中风险，适合连续运行的工业工况。

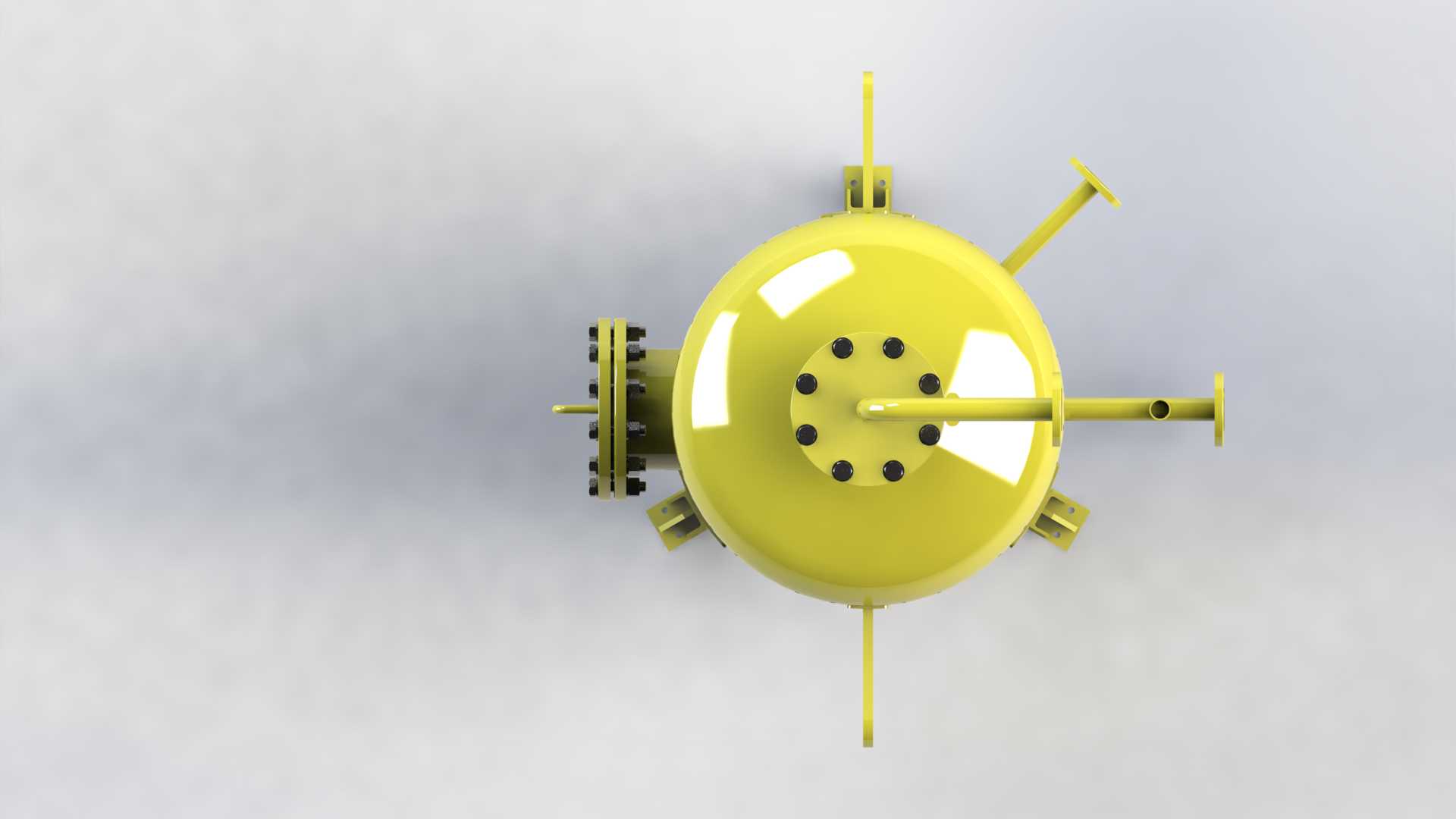

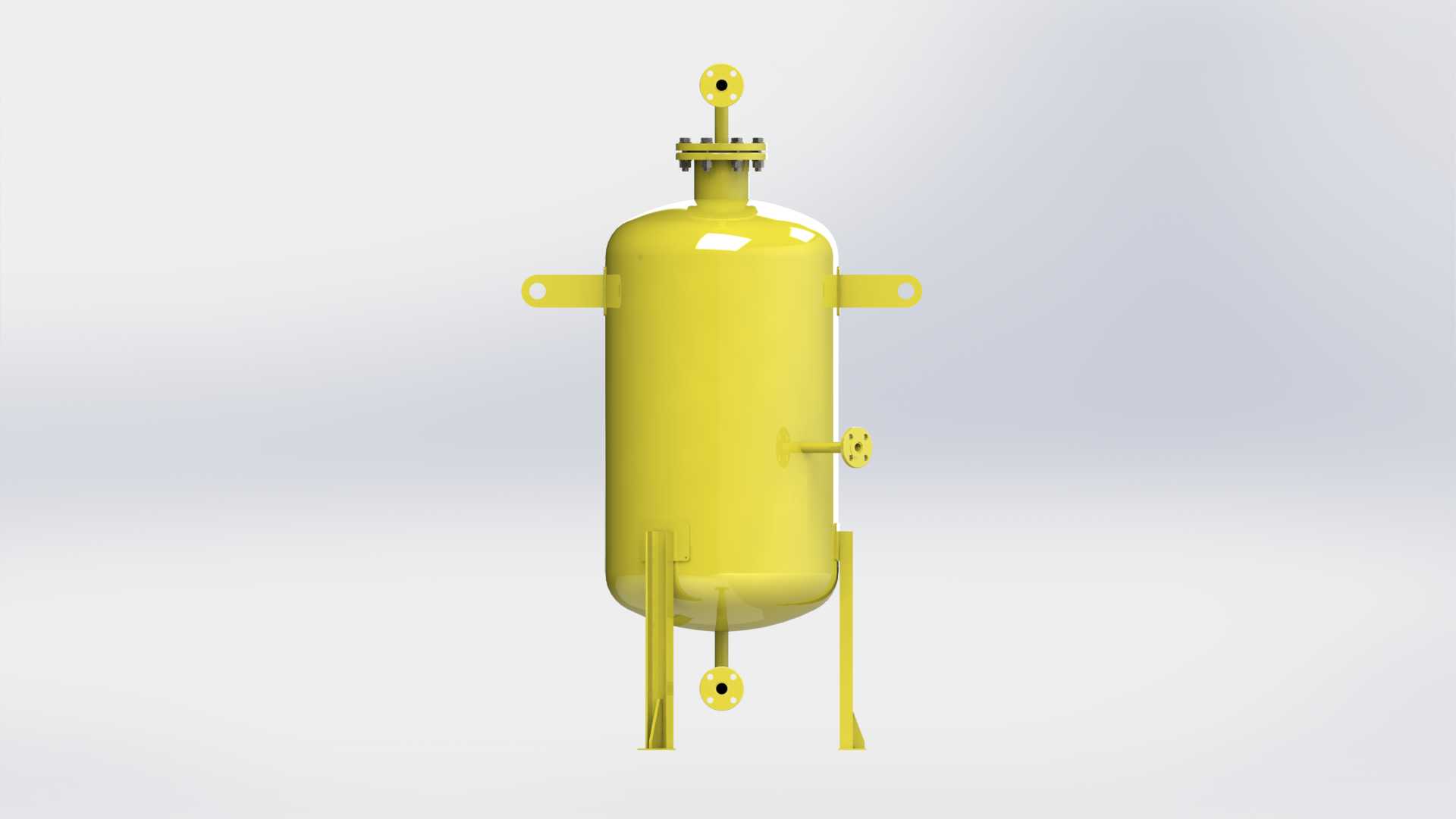

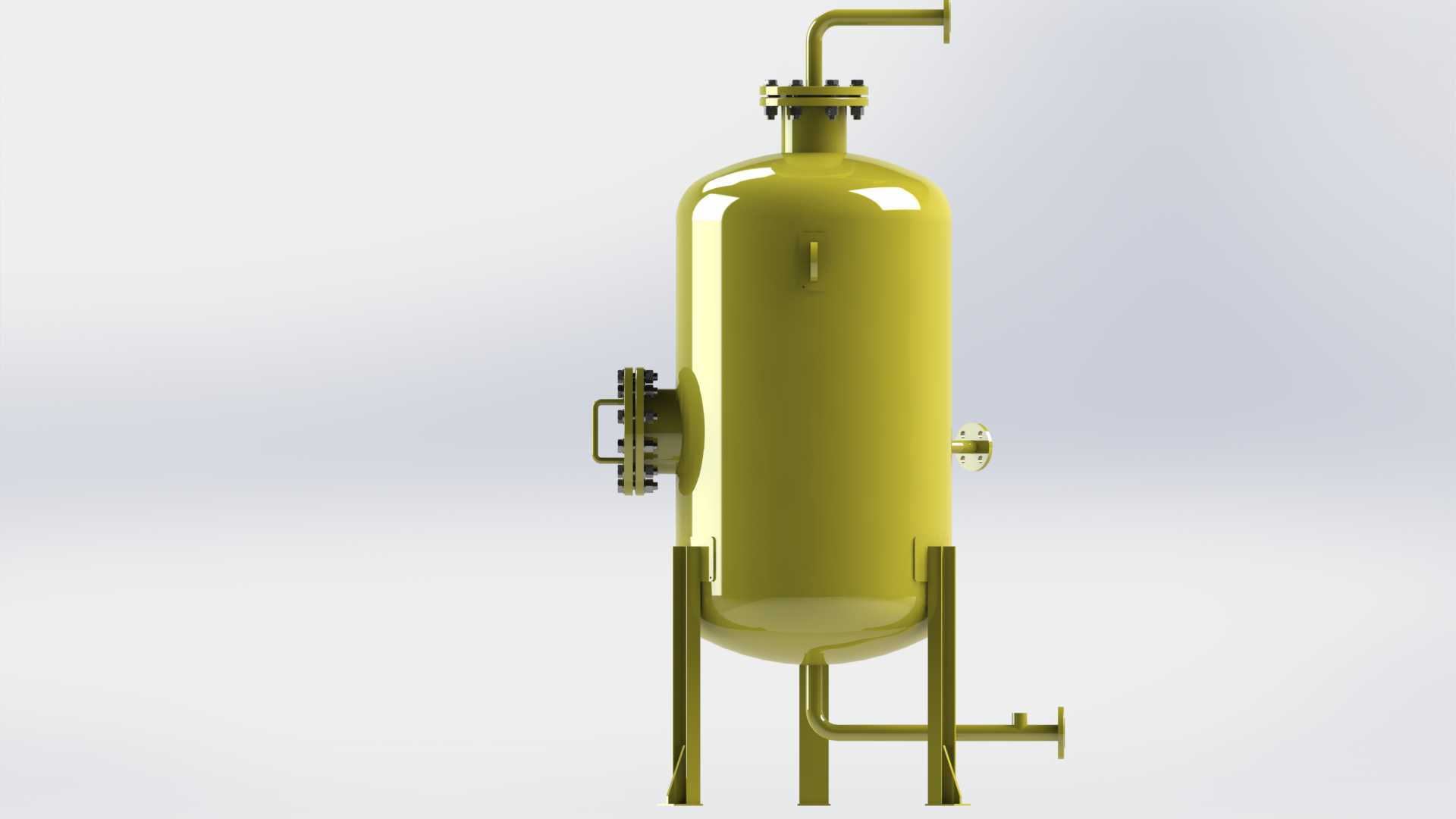

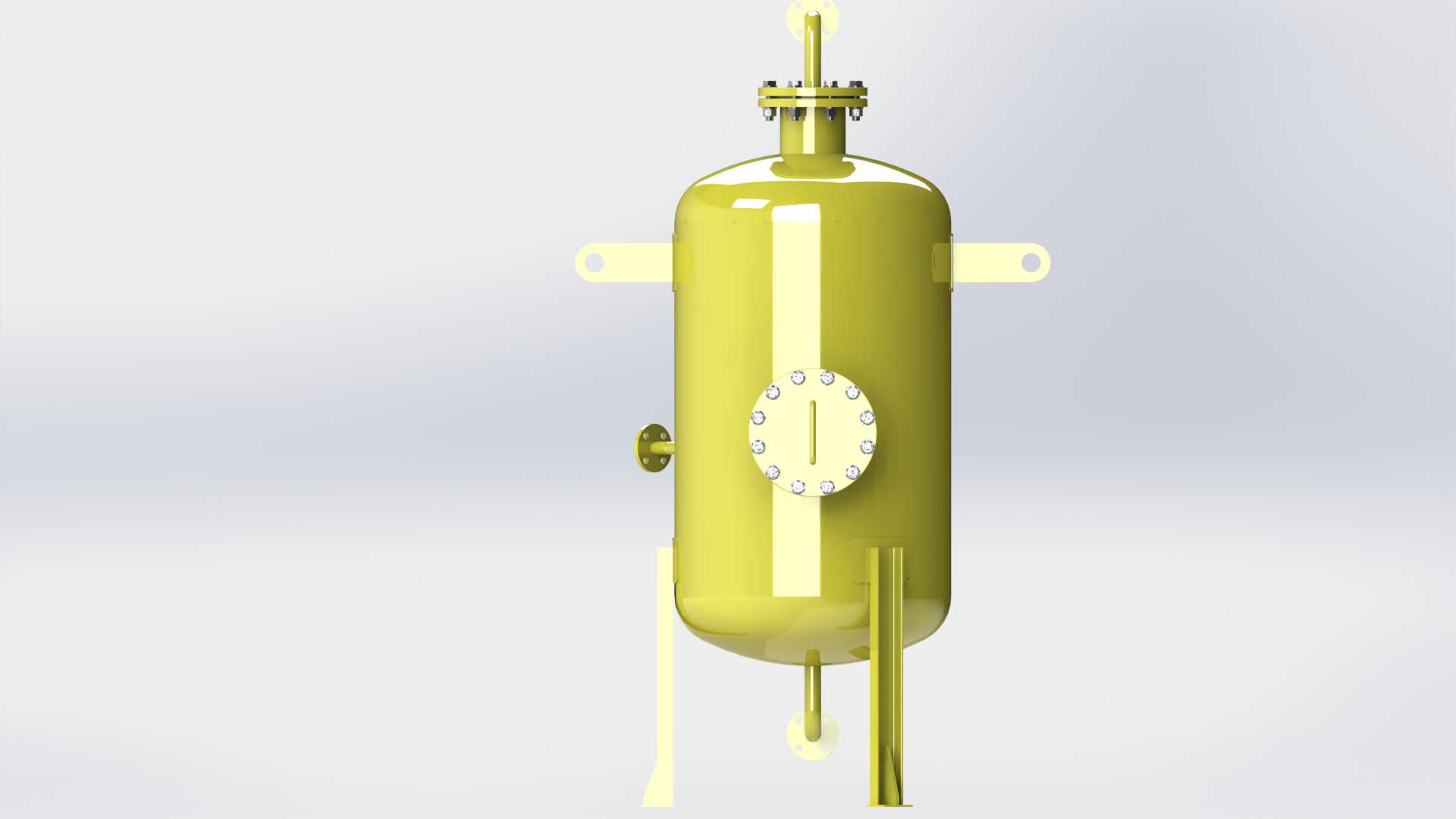

　　设备的支撑结构采用三根均匀分布的支腿式设计，支腿与筒体下封头位置采用焊接连接，连接处设置有加强垫板，避免支腿载荷直接作用在筒体壁板上造成局部应力超标，支腿底部预留有地脚螺栓安装孔，可直接与设备基础或钢结构平台固定，安装时需要保证支腿底面的平面度公差，避免设备安装后出现倾斜，影响内部介质的流场分布。设备的接管布局充分考虑了现场工艺配管的操作便利性，顶部封头位置设置有主工艺进气口、仪表安装口以及人孔结构，人孔采用快开式法兰连接结构，方便运维人员进入罐体内部检查填料状态、清理沉积杂质；筒体侧面分别设置有进液口、出液口以及侧部人孔，不同标高的接管位置对应内部不同的功能区，下部的出料口设置在封头最低点位置，能够保证停机时罐内介质可以完全排空，无残液积存；罐体底部还设置有排污接管，用于定期排出罐底沉积的固体杂质与积液，避免杂质长期积存造成筒体腐蚀或者接管堵塞。

　　从尺寸边界来看，设备筒体内径为700mm，总高度为910mm，筒体壁厚为5mm，这个尺寸规格属于中小型工艺吸收设备，适合处理量不大的精细化工、小型环保处理项目使用，安装时需要在设备周边预留至少600mm的操作空间，满足阀门操作、仪表检修以及人孔开启的空间需求，设备顶部需要预留足够的吊装空间，方便后期检修时拆卸顶部封头或者内部构件。设计过程中充分考虑了SS400材料的焊接性能与承压能力，所有焊接接头均采用全焊透结构，对接焊缝进行无损检测，保证焊接接头的强度与密封性，接管与筒体的连接位置采用补强圈补强，弥补开孔造成的筒体强度削弱。罐体外部设置有多个吊耳结构，分布在筒体上部与封头位置，满足设备整体吊装以及局部构件吊装的需求，吊耳的焊接位置经过载荷校核，避免吊装过程中出现筒体变形。内部结构可根据实际工艺需求加装填料层、喷淋装置或者折流板，本次呈现的结构为外部壳体与接管的完整结构，建模时严格按照承压设备的设计规范进行尺寸校验，所有法兰连接尺寸均符合行业通用标准，可直接对接标准管路配件，不需要额外进行接口定制。

　　在实际选型应用中，这类中小型吸收罐常被用于实验室中试装置、小型生产装置的尾气处理单元，或是作为大型工艺系统的辅助吸收设备，用来处理侧线引出的小流量介质，其结构紧凑，安装不需要大型吊装设备，后期运维难度低，SS400材质的成本较低，在处理无强腐蚀性的中性介质时有着不错的使用寿命，外部可根据使用环境涂刷防腐涂层，进一步提升设备的耐候性。建模过程中对所有的安装基准面进行了统一，支腿底面为整个设备的安装基准，所有接管的端面位置都预留了法兰连接的密封面尺寸，方便设计人员在此基础上对接管路模型、添加内部构件，也可直接用于生成工程图纸，指导生产制造环节的下料、焊接与装配作业。需要注意的是，这类承压设备在安装时要保证垂直度偏差不超过总高度的千分之一，避免内部介质偏流，影响吸收效率，接管与外部管路连接时要避免产生过大的附加应力，防止长期运行过程中接管焊缝出现疲劳开裂。
