中钢锻件加工用双膛燃气锻造炉设计

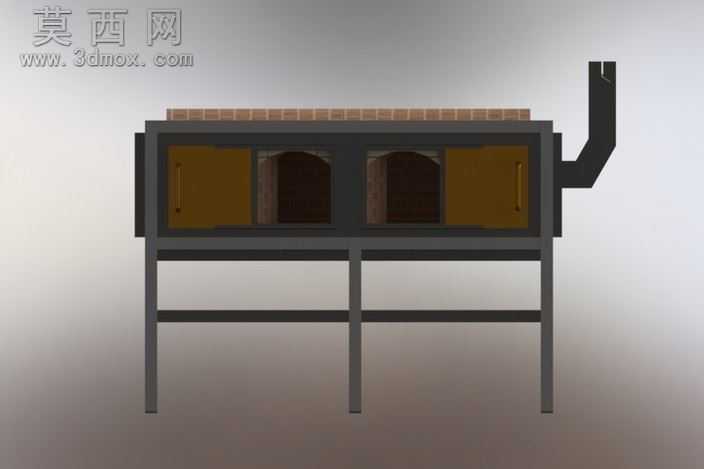

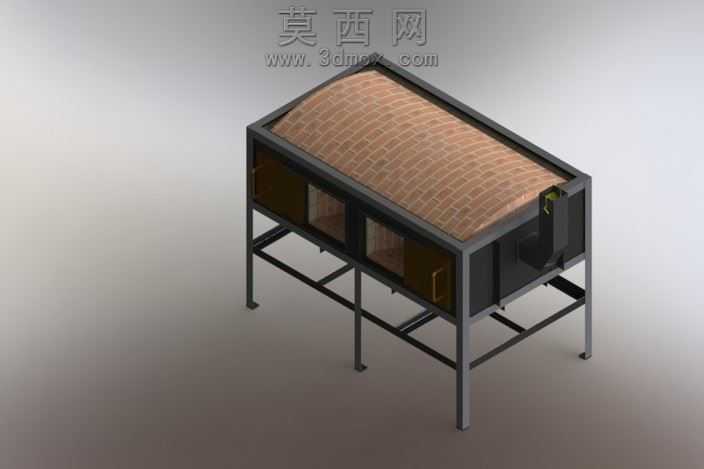

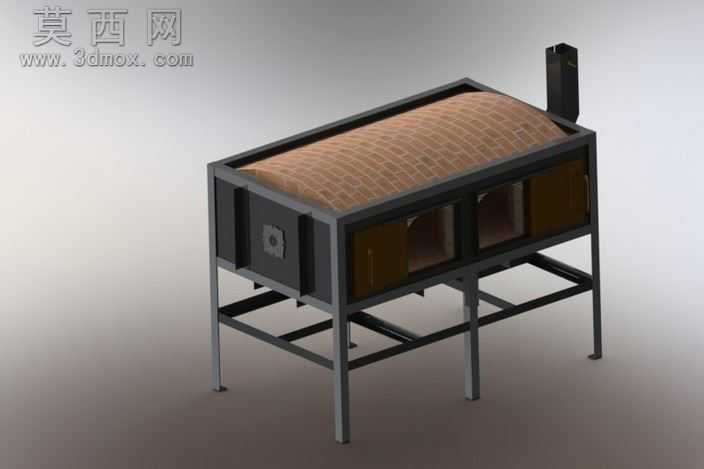

本模型为面向中钢锻件加工场景设计的双膛燃气锻造炉，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循工业加热设备的实际生产制造逻辑，对设备的每一处结构细节都做了精准还原。模型整体分为炉体主体、支撑机架、排烟管路、炉门组件、炉膛保温结构五个核心部分，炉体外壳采用冷轧钢板材质建模，表面赋予深灰色哑光金属烤漆材质，还原工业设备的厚重质感；支撑机架采用方管焊接结构建模，赋予深灰色防锈漆材质，机架设置横向加强横梁，保证整体结构的承重稳定性，可承受满负载炉膛的长期重压。双炉膛结构采用对称式布局设计，每个炉膛都配备独立的开合式炉门，炉门赋予棕褐色耐高温铸铁材质，表面做了细微的氧化纹理处理，还原长期高温使用后的真实质感，炉门侧边设置金属拉手结构，方便操作人员开合作业。炉膛顶部铺设耐火砖层结构，建模时还原了耐火砖的拼接缝隙细节，赋予浅棕色耐火砖材质，炉膛内部赋予耐高温陶瓷纤维保温材质，保证加热过程中的热量留存效率，降低能源损耗。炉体右侧设置独立的排烟管路，管路向上延伸后做弯折处理，管口设置挡雨结构，赋予黑色耐高温金属材质，可将炉膛内燃烧产生的废气有序导出，符合工业车间的环保排放要求。建模过程中对各部件的装配关系做了精准约束，炉门与炉体的铰接结构、机架与炉体的螺栓连接结构、排烟管路与炉体的焊接结构都完全符合实际装配工艺，模型可直接用于工程出图、生产加工参考，也可用于热处理车间的布局规划演示。渲染阶段采用工业产品展示级布光方案，主光源从侧上方打亮设备主体，辅光源补全暗部细节，背景采用浅灰色渐变背景，突出设备本身的结构特征，材质的粗糙度、反射率参数都经过反复调试，最终呈现的渲染效果与真实工业锻造炉的视觉质感高度一致，可直观展现设备的外观形态与结构特点。
