水压机液压进程控制单元三维设计

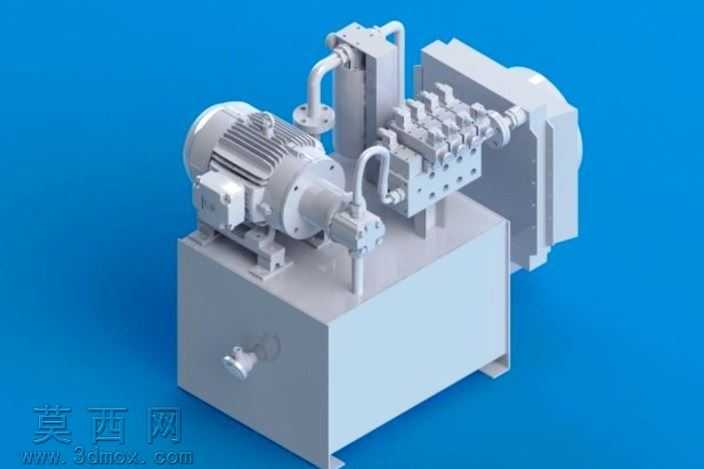

本模型为水压机配套的进程控制单元三维设计成果，建模阶段采用SolidWorks完成全参数化零件搭建与装配约束，首先对控制单元的核心组成进行模块化拆分，分别完成油箱基座、驱动电机组、多联控制阀组、连接管路、执行端接口等独立零件的建模，建模过程中严格遵循液压系统的实际尺寸规范，对电机的散热筋结构、控制阀组的阀芯安装位、油箱的液位计接口、管路的弯折弧度等细节均做了1:1还原，保证各零件间的装配间隙符合机械设计公差要求。装配阶段采用自下而上的装配逻辑，先将电机与油泵的连接法兰做同轴心与面重合约束，完成动力输入模块的装配，再将多联换向阀组固定于油箱上方的安装立板，逐段匹配硬管与接头的连接位，避免管路与周边结构出现干涉，同时对油箱的支脚、吊装位、放油口等附属结构做了细节优化，保证整体结构的合理性。渲染阶段采用纯色工业蓝背景突出主体结构，对不同部件赋予差异化材质：油箱箱体采用磨砂冷轧钢材质，呈现哑光金属质感；电机外壳采用铸铁喷塑材质，还原工业电机的表面肌理；控制阀组采用光亮镀锌钢材材质，体现液压阀块的金属光泽；连接管路采用无缝钢管材质，通过光影调整突出管路的走向与弯折细节，整体渲染效果清晰展现各部件的位置关系与结构特征。设计思路上围绕水压机的进程控制需求，将动力输出、方向控制、压力调节、介质存储功能集成于一体，通过多联阀组的排布实现水压机不同工作进程的油路切换，电机与油泵的卧式安装布局减小了整体占地面积，油箱上方的预留安装位可后续扩展压力传感器、流量阀等元件，兼顾了当前功能需求与后续升级空间，整体结构紧凑，管路排布整齐，符合工业液压站的设计规范，可直接用于液压系统教学演示、水压机配套方案展示、液压站结构参考等场景。
