工业设备多款式操作控制面板设计

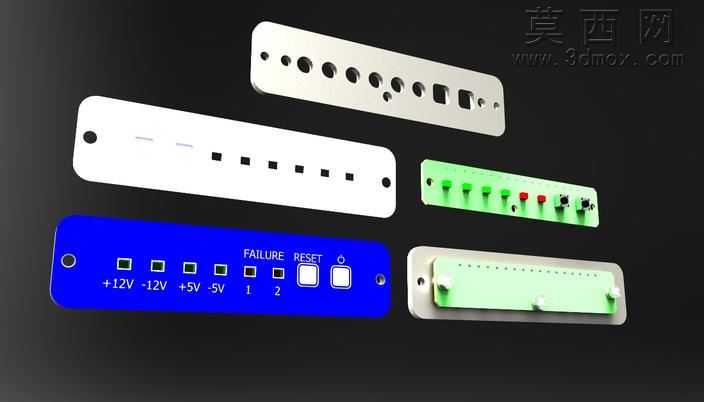

本次设计的多款工业控制面板，采用三维参数化建模方式完成全流程制作，首先根据工业电控设备的操作交互需求，梳理不同面板的功能分区逻辑，确定每款面板的开孔位置、尺寸公差与安装结构。建模过程中优先绘制面板的基础钣金轮廓，对每款面板的边缘做圆角钝化处理，避免安装使用过程中出现锐边划伤的问题，针对不同功能的面板分别设计对应的开孔阵列：第一款长条形面板排布多组不同直径的圆形通孔与方形安装孔，适配不同规格的指示灯、按钮与接线端子的安装需求；第二款白色面板设置等距方形开孔与两端固定孔，适配拨码开关或者状态指示模块的安装；绿色款面板预留多组按钮安装位，区分不同功能按键的孔径大小，同时预留急停按钮、信号接口的专属安装位；蓝色款面板明确标注电压输出标识与功能按键分区，设置故障提示、复位按键的专属开孔，面板表面预留丝印定位区域，方便后期加工时印刷功能标识；浅绿色款面板设计密集的小孔阵列与侧边固定卡扣，适配密集型接线端子或者状态指示阵列的安装需求。材质渲染阶段针对不同面板的使用场景做区分，金属面板采用磨砂阳极氧化材质，调整金属粗糙度与反光参数，还原工业钣金件的真实质感，蓝色面板采用哑光工程塑料材质，表面做细微的颗粒质感处理，模拟PVC面板的真实触感，绿色面板采用半哑光工业塑料材质，还原常用电控按钮面板的视觉效果。结构设计上每款面板都预留了标准的安装固定孔位，孔位公差按照通用工业安装标准设置，确保可以直接适配常规的电控柜、工业设备的安装位，面板背部预留足够的元器件安装空间，避免安装后出现元器件与壳体干涉的问题。整体设计兼顾了功能性与工业美观性，不同款式的面板可以适配不同类型的工业电控设备，既满足操作交互的功能需求，也通过规整的开孔排布、统一的视觉风格提升设备整体的工业质感，建模过程中所有特征均保留参数化记录，方便后期根据实际需求调整开孔尺寸、面板大小与安装位置，适配不同的设备定制需求。
