模块化低压主配电板变电站结构设计

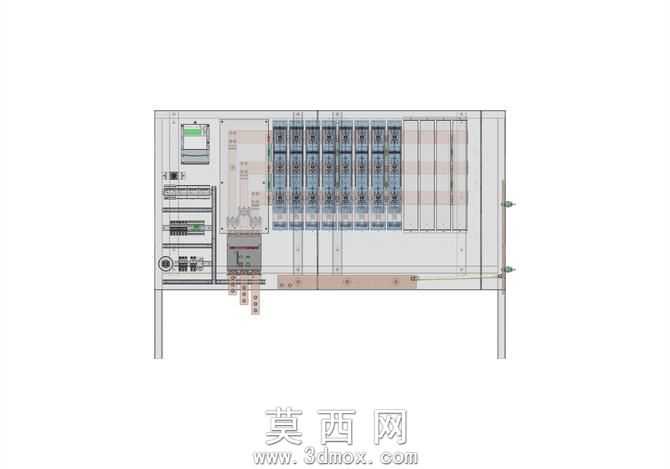

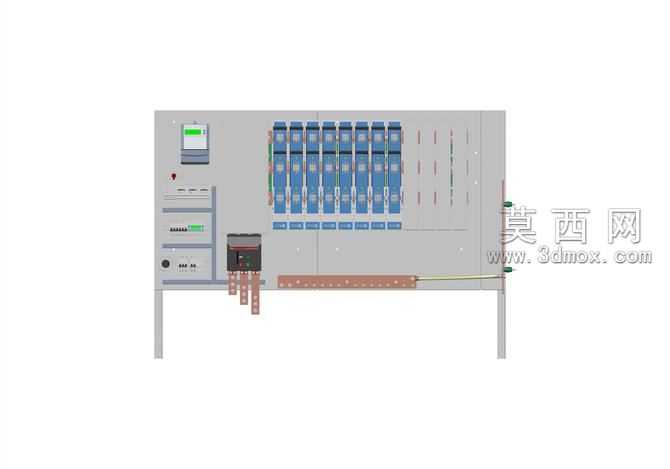

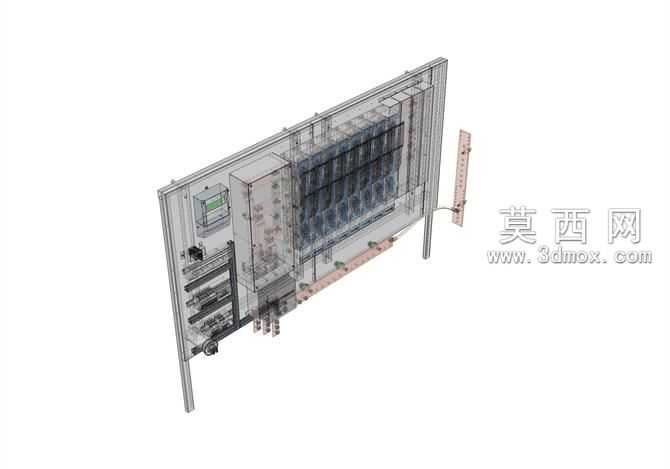

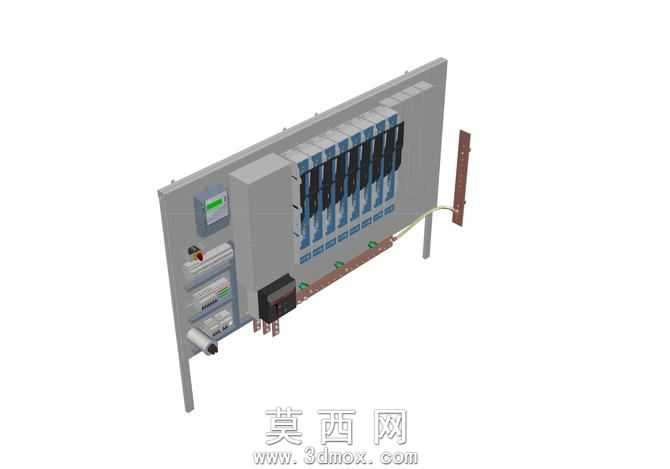

本作品为低压主配电板的模块化变电站三维设计，采用专业三维建模软件完成全参数化构建，整体还原了模块化配电设备的真实结构与装配逻辑。建模过程中首先对设备整体框架进行基准定位，按照实际电气布局划分功能模块区域，依次完成柜体支撑结构、主进线单元、多路出线回路模块、计量检测单元、保护元件安装位的独立建模，各模块间预留标准化装配接口，保证模块拼接的精度与可替换性。材质渲染阶段严格参照工业配电设备的真实材质属性，对柜体金属外壳赋予哑光冷轧钢板材质，调整金属粗糙度与反光参数还原工业钣金的真实质感；对内部电气元件分别赋予工程塑料、铜排导电材质、绝缘阻燃材质等对应属性，接线部位的线缆采用柔性建模方式还原走线弧度，接地铜排、连接端子等细节部位做了倒角与纹理细化，提升模型的真实度。结构设计上遵循低压配电设备的安全规范，各功能模块采用分层排布设计，上部预留操作显示区域安装计量仪表与状态指示灯，中部为多回路断路器安装位，下部设置进线接线区与接地排，侧面预留扩展模块安装位，既保证日常操作维护的便捷性，也满足后续回路扩容的需求。整体模型装配关系清晰，各部件无干涉错位，可直接用于配电方案展示、安装施工模拟、设备选型参考等场景，完整呈现了模块化变电站紧凑布局、灵活扩展、维护便捷的设计优势，建模过程中对安装孔位、元件间距、走线空间都做了1:1的比例还原，保证模型的工程实用性。
