嵌入式工业控制箱外壳结构设计

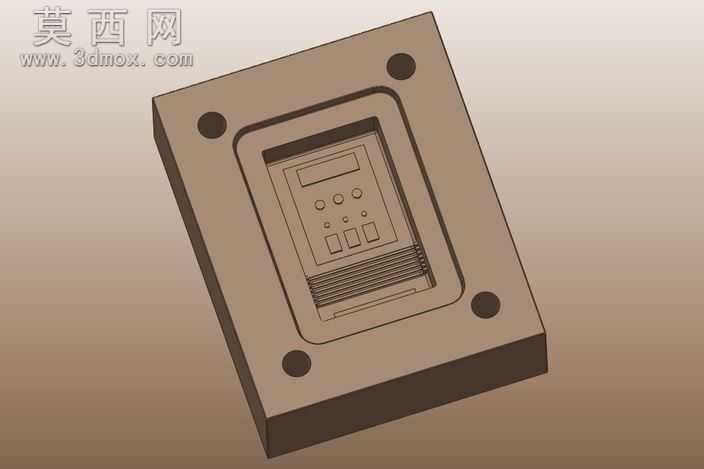

本作品为嵌入式工业控制箱的三维结构设计，采用主流三维建模软件完成全参数化建模，整体结构围绕工业场景下的防护需求与操作便利性展开设计。建模过程中首先搭建了外壳基座的基础轮廓，采用带圆角的矩形块状结构作为承载主体，四个角点位置设计了沉头安装孔，用于将整个控制箱嵌入式固定在设备面板或者控制柜壁面上，沉孔结构可保证安装螺丝不突出壳体表面，避免剐蹭同时提升外观整洁度。壳体中部下沉式设计了控制模块的安装腔体，腔体边缘做了阶梯式限位结构，可精准卡合控制面板组件，保证装配后无松动错位。腔体内部的控制面板区域做了分区布局设计，上方预留了显示屏安装位，中部排布了多组功能按键的安装孔位，下方预留了接线端子或者散热格栅的安装区域，整体布局符合工业操作人员的常规操作逻辑，常用按键设置在视觉与操作的黄金区域。材质设计上，外壳主体采用工业常用的ABS工程塑料材质，渲染时赋予了哑光磨砂的塑料质感，颜色选用沉稳的深棕灰色，适配工业设备的整体视觉风格，同时具备耐油污、抗刮擦的实用特性；安装孔位区域做了局部材质强化处理，模拟金属衬套的质感，提升安装位置的结构强度表现。结构设计上充分考虑了装配合理性，壳体壁厚均匀设置为2.5mm，既保证整体结构强度，又避免注塑生产时出现缩痕问题；腔体边缘的过渡圆角均做了统一规范，避免应力集中导致的壳体开裂问题；下沉式的腔体结构可对内部的控制元件起到防护作用，避免外力直接冲击面板元件，同时可在面板与基座之间加装密封胶条，实现IP54以上的防护等级，适配多粉尘、少量溅水的工业作业环境。建模过程中所有特征均保留参数化属性，可根据实际使用的控制板尺寸快速调整腔体大小、安装孔位间距，具备良好的设计延展性，渲染阶段采用了柔和的工业环境光，多角度展示壳体的结构细节与装配关系，清晰呈现各部分的设计意图与结构特点。
