电站锅炉悬垂式再热器受热面盘管结构

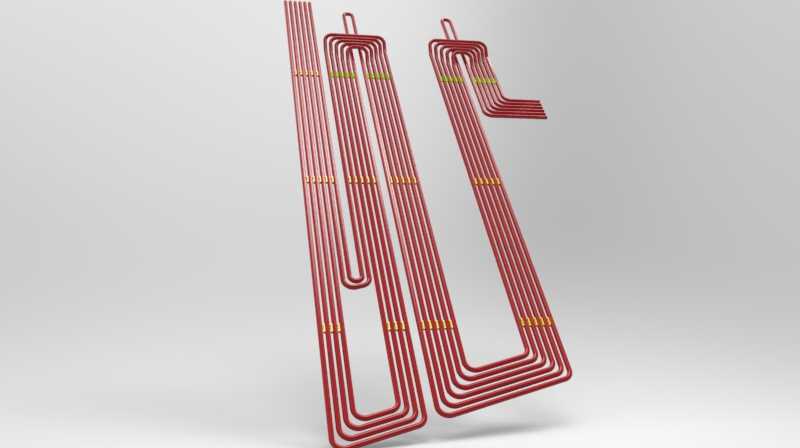

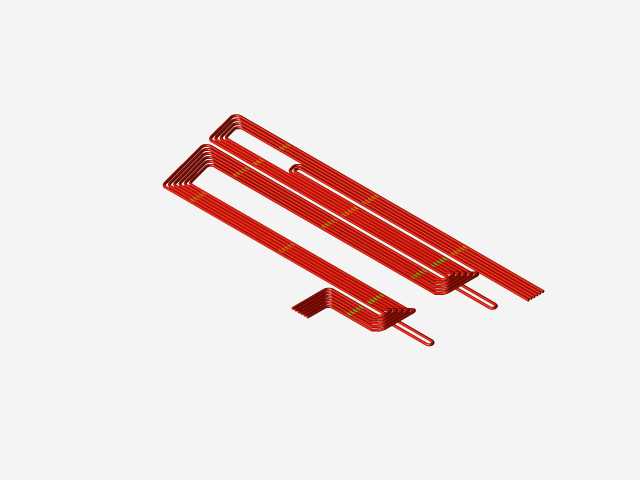

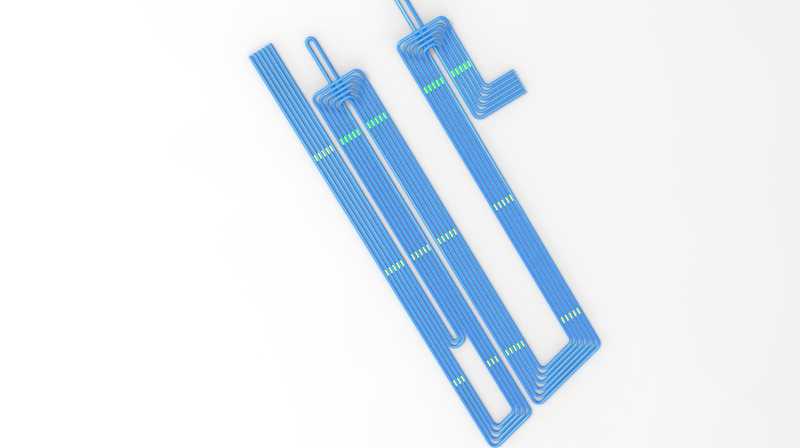

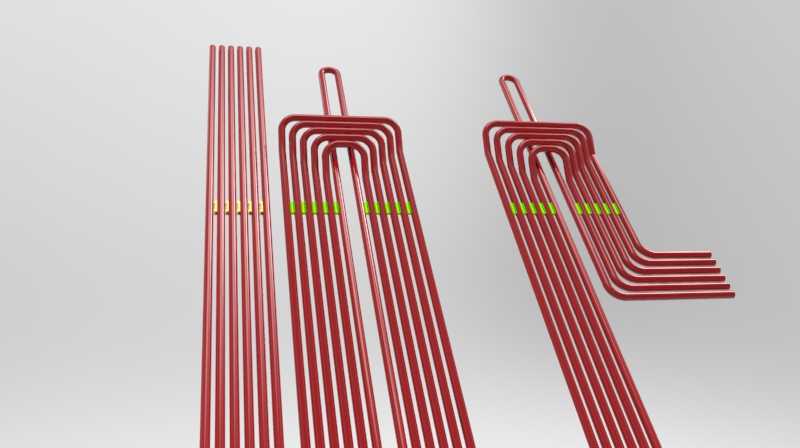

　　从结构设计逻辑来看，该盘管采用多管圈并列弯制的成型方案，每一片管屏由数根平行的合金钢管经过连续冷弯加工形成U型迂回结构，管段之间通过均匀布置的定位梳形板、夹持块保持固定节距，既可以防止烟气流速过高引发的管子振动磨损，也能保证烟气在管屏间的通流截面均匀，避免出现局部烟速偏差导致的换热不均、管壁超温问题。盘管的进出口集箱布置在管屏上端的炉外区域，管端与集箱的连接采用全氩弧焊接工艺，焊口位置预留足够的检修操作空间，方便后期运行过程中的无损检测与缺陷处理。在大型燃煤发电机组的锅炉炉膛后部水平烟道区域，悬垂式再热器盘管是承担蒸汽二次加热功能的核心受热部件，直接关系到机组的循环热效率与汽轮机末端叶片的运行安全。这类盘管采用悬吊布置的结构形式，上端通过吊挂装置固定在锅炉顶部的大板梁下方，管屏整体垂直悬垂于烟道流场中，能够有效吸收锅炉启停、负荷波动过程中产生的三维方向热膨胀位移，避免管系因热应力集中出现焊缝拉裂、管材变形等失效问题。

　　在实际运行场景中，来自汽轮机高压缸排汽口的低温再热蒸汽，从入口集箱分配进入每一根盘管，在管内纵向流动的过程中，持续吸收烟道内高温烟气携带的辐射热量与对流热量，蒸汽温度被提升至设计参数后汇入出口集箱，再送往汽轮机中压缸做功，通过这一换热过程可以将机组的循环热效率提升4到6个百分点，同时降低汽轮机排汽端的湿度，避免水滴冲蚀汽轮机末级叶片。设计过程中需要重点考量管系的膨胀补偿能力，悬垂结构的自身重力可以让管屏在受热时保持自然垂直状态，不需要额外设置大量的膨胀节结构，仅在管屏与集箱的连接位置设计小半径的弯管段作为柔性补偿段，就能吸收不同负荷下管段的轴向与径向膨胀量。

　　盘管的管材选型根据布置区域的烟气温度梯度匹配，高烟温区域采用高等级的耐热合金钢，低烟温区域可选用成本更低的合金管材，在保证运行安全的前提下控制设备整体制造成本。安装边界方面，单组管屏的宽度需要匹配烟道的横向截面尺寸，相邻管屏之间预留足够的检修通道与膨胀间隙，管屏下端与下方烟道的折焰角、吹灰器布置区域保持安全距离，避免吹灰蒸汽直接冲刷管壁造成磨损，同时要保证悬吊点的载荷均匀分布，防止单根吊杆过载出现管屏倾斜。管屏的弯制过程需要严格控制椭圆度与壁厚减薄率，弯曲半径不小于管材外径的两倍，避免弯管位置出现应力集中，所有管段在组装前都要进行通球试验与水压试验，确保管内通畅、焊缝无渗漏。

　　运行过程中，烟气流向与管屏的垂直布置方向形成横向冲刷，换热系数高于顺列布置的水平管排，同时悬垂结构的管内疏水可以依靠重力自然汇集到集箱的疏水端口，在机组启动阶段能够快速排尽管内的凝结水，避免出现水塞、水击问题。管屏表面的定位件采用与管材线膨胀系数接近的合金材料，防止高温下因膨胀量差异导致定位件脱落、管排错位。在三维建模过程中，需要精准还原每一段弯管的曲率半径、管间节距、吊挂点的位置坐标，同时模拟不同烟温工况下的管系变形量，验证相邻管屏之间的间隙是否满足膨胀要求，检查管系是否存在与周围钢梁、吹灰器、炉墙密封件的干涉风险，为后续的生产制造、现场安装提供精准的尺寸依据。
