带摇杆按键的CAD输入设备外观结构设计

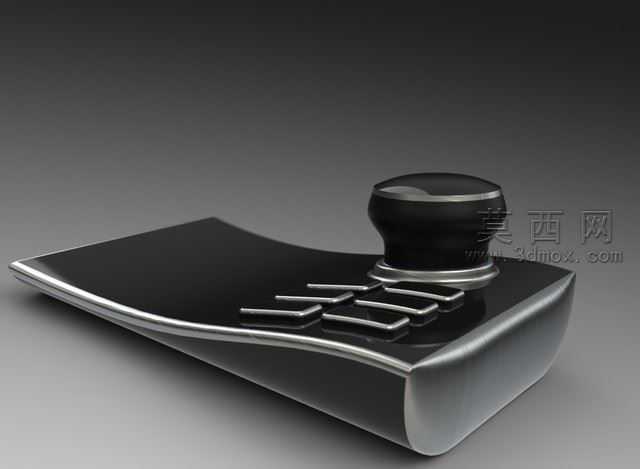

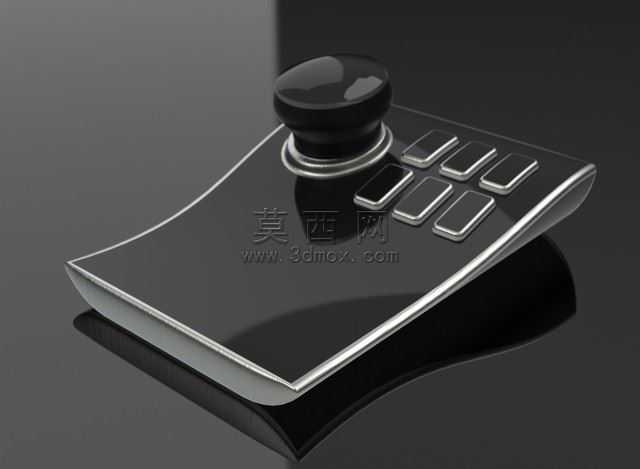

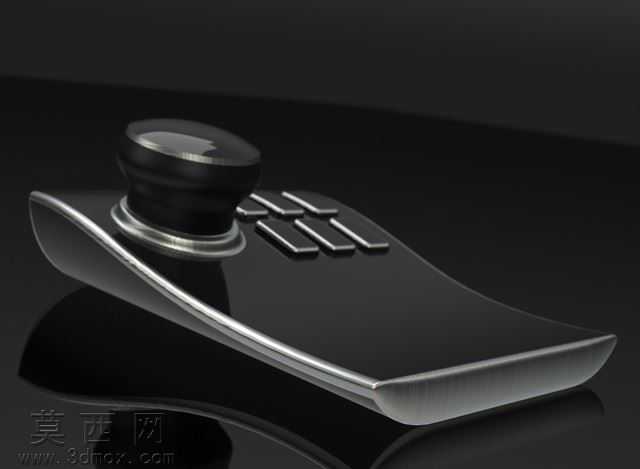

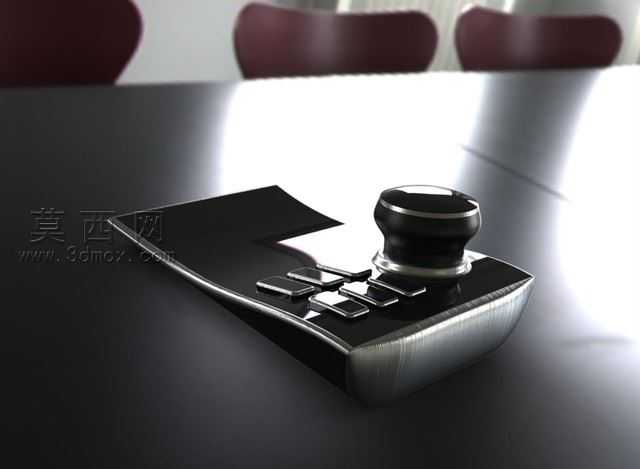

本作品为面向CAD设计场景打造的专用输入设备三维建模成果，整体建模过程以人机工程学为核心设计逻辑，首先通过三维软件完成基础轮廓的曲面构建，针对设备主体的弧形承托面，采用多段样条曲线拟合手部自然放置时的掌部弧度，反复调整曲面曲率参数，确保设备放置于桌面时，手腕可自然搭靠在设备前缘，长时间操作不易产生疲劳感。建模阶段对设备各部件的装配关系做了严谨的参数化约束，顶部的操控摇杆采用分层建模思路，分别构建摇杆底座的金属包边、中部的握持橡胶层、顶部的触控顶盖三个独立部件，各部件之间预留合理的装配间隙，还原真实产品的活动结构逻辑；侧边的功能按键采用等距阵列排布，按键表面做微弧面处理，边缘添加0.2mm的倒角过渡，既保证按键的触感辨识度，也避免尖锐棱角带来的操作不适感。材质渲染阶段针对不同部件的质感做了精细化调整，设备主体外壳采用高光亮面黑色塑料材质，添加细微的磨砂颗粒纹理参数，模拟真实工程塑料的表面质感，同时调整反射率参数，让外壳在光照下呈现柔和的环境反射，避免过度反光造成的视觉廉价感；摇杆底座的金属包边采用抛光不锈钢材质，调高金属的高光强度与反射清晰度，与黑色主体形成强烈的材质对比，凸显产品的精致感；按键部分采用哑光银灰色金属漆材质，与主体黑色形成层次区分，方便用户快速定位按键位置。灯光布置上采用三点布光法，主光源从侧上方45度角照射，勾勒出设备的弧形轮廓与摇杆的立体结构，辅光源从另一侧补光，弱化暗部的死黑区域，背景添加渐变黑色环境，突出设备本身的造型细节，最终渲染效果完整呈现了该CAD输入设备的外观形态、材质质感与结构比例，可用于产品外观评审、结构验证以及宣传展示等场景。
