20度槽型带式输送机托辊组结构设计

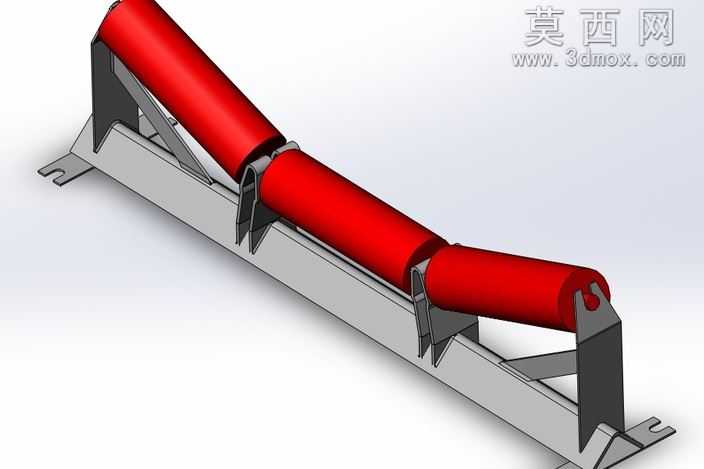

本作品为带式输送机配套的20度槽型托辊组三维建模成果，建模过程严格遵循带式输送机托辊的行业设计规范，以实现散料输送过程中皮带的稳定承托、降低撒料风险为核心设计目标。建模阶段首先完成整体结构的参数化草图绘制，确定托辊组20度槽角的核心参数，匹配通用带宽的输送作业需求，将整体结构拆分为侧托辊、中间水平托辊、冲压支架、安装支座、连接紧固件几个独立的建模单元，逐一完成各零件的特征建模。托辊主体采用回转类特征建模，还原辊筒的薄壁筒体结构、端部轴承安装位、密封结构的装配基准，辊筒表面赋予红色耐磨橡胶包覆材质，模拟实际应用中托辊表面的耐磨防滑层质感，金属支架部分采用焊接钢结构的建模逻辑，还原型钢折弯、焊接拼接的结构细节，支架的安装脚预留标准螺栓安装孔位，匹配输送机纵梁的通用安装尺寸，保证模型可直接用于后续的整机装配对接。材质渲染阶段，对金属结构件赋予哑光灰色钢材材质，还原热轧型钢焊接后的表面质感，对托辊表面的橡胶层调整粗糙度参数，模拟橡胶材质的哑光防滑视觉效果，对安装孔位、焊接棱边做细节倒角处理，避免模型出现尖锐棱角失真的问题。结构设计上，三个托辊呈对称布置，两侧托辊倾斜角度精准控制为20度，形成的槽型截面可有效增大输送物料的承载截面积，提升散料输送过程中的物料稳定性，避免皮带跑偏、撒料的问题，支架的斜向加强筋结构经过受力优化，可均匀承载皮带及物料的竖向载荷，提升托辊组的整体结构强度，减少长期运行过程中的支架变形风险。本模型作为个人输送系统整体设计项目的组成单元，建模过程中预留了与其他输送组件的装配接口，后续可直接对接皮带模型、机架模型、驱动滚筒模型完成整台带式输送机的总装配，可用于输送设备的方案展示、结构校核、教学演示等场景，模型的各零件参数均可编辑调整，方便后续根据不同带宽、不同载荷需求修改槽角、托辊长度、支架尺寸等核心参数，适配不同的输送工况需求。
