日标钢型材AutoCAD二维动态参数块

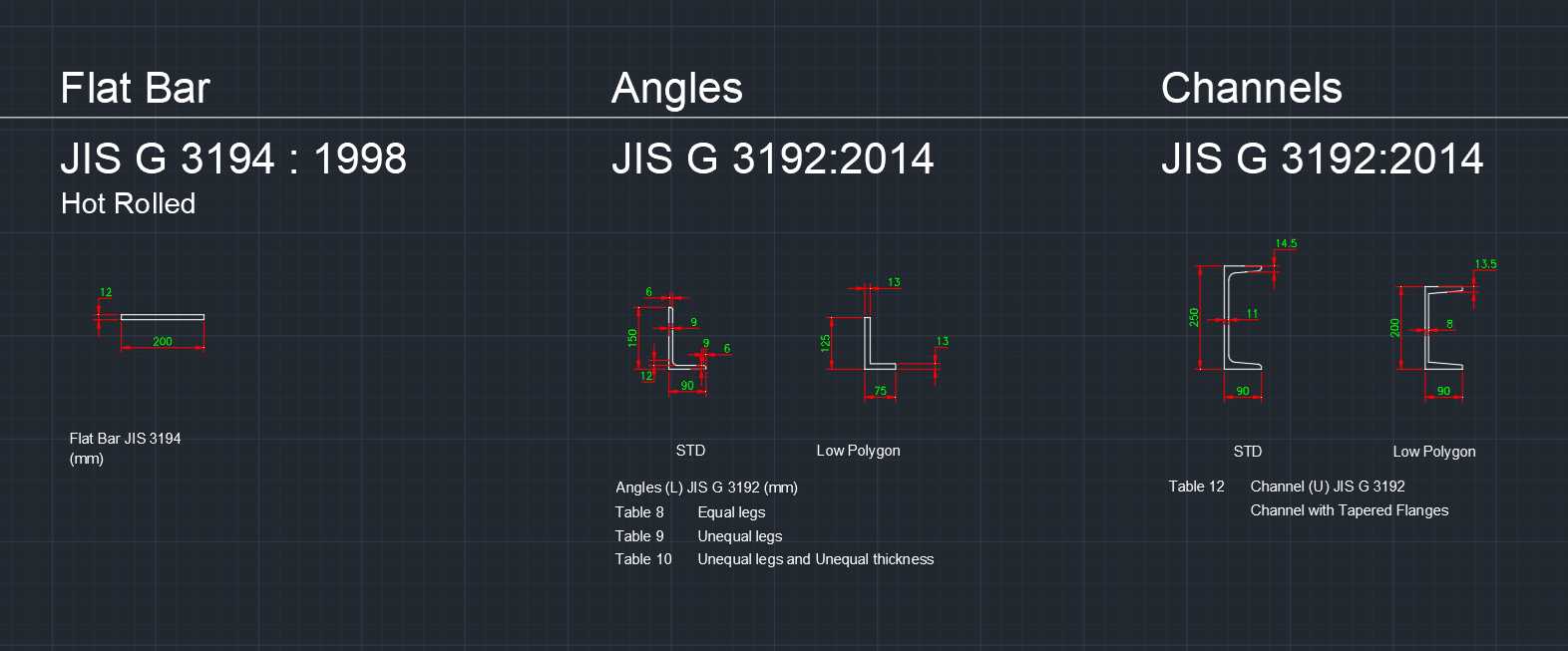

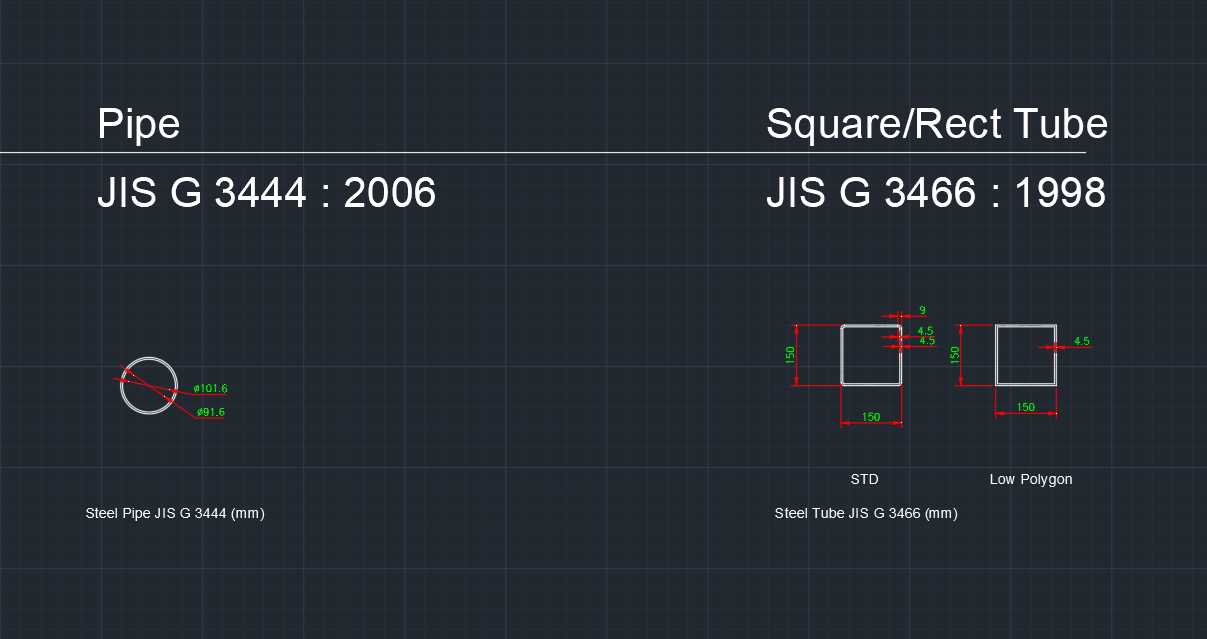

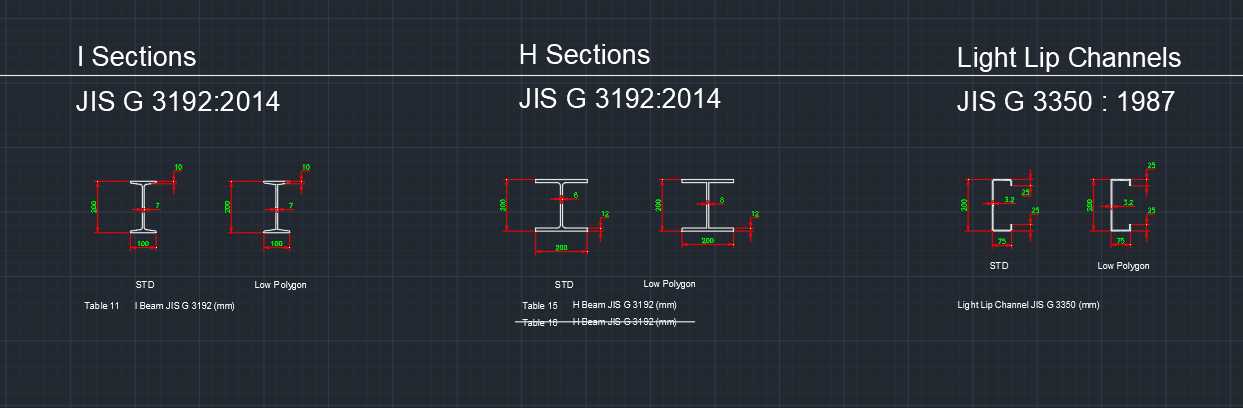

　　在钢结构深化设计、设备机架排布、工业管道支吊架预制的日常工作中，结构工程师往往需要反复调用各类标准型钢的截面轮廓，手动绘制不仅容易出现尺寸偏差，还会在方案调整阶段耗费大量重复修改的时间，这套适配日标体系的钢型材二维动态块，正是针对这类工程场景开发的参数化设计工具。不同于普通静态CAD图块仅能固定单一规格的局限，这套动态块将扁钢、等边角钢、不等边角钢、C型钢、I型钢、H型钢、通用管道截面、方管、矩形管、轻型钢、唇部通道等多类常用型钢的截面轮廓整合在统一的块体系内，所有截面尺寸严格遵循JIS日本工业标准的参数要求，工程师在绘图时无需翻阅厚重的标准手册核对截面参数，直接调用块即可快速选取对应规格的截面轮廓。

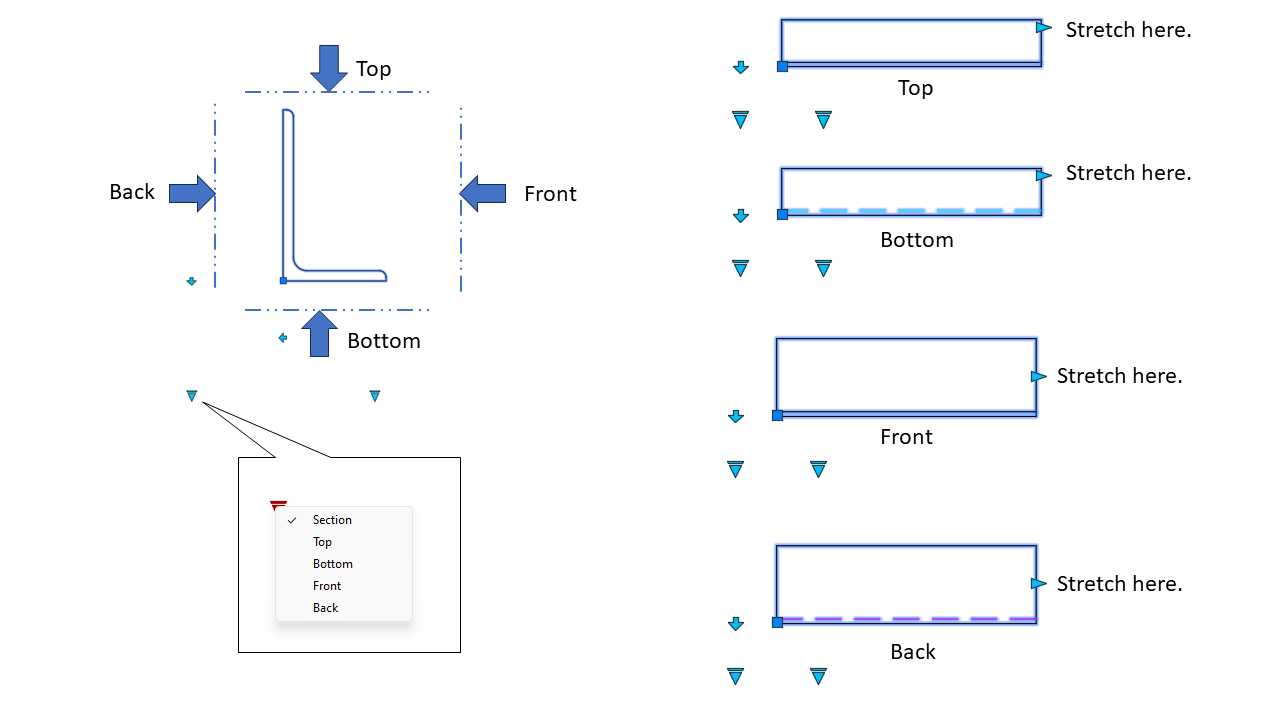

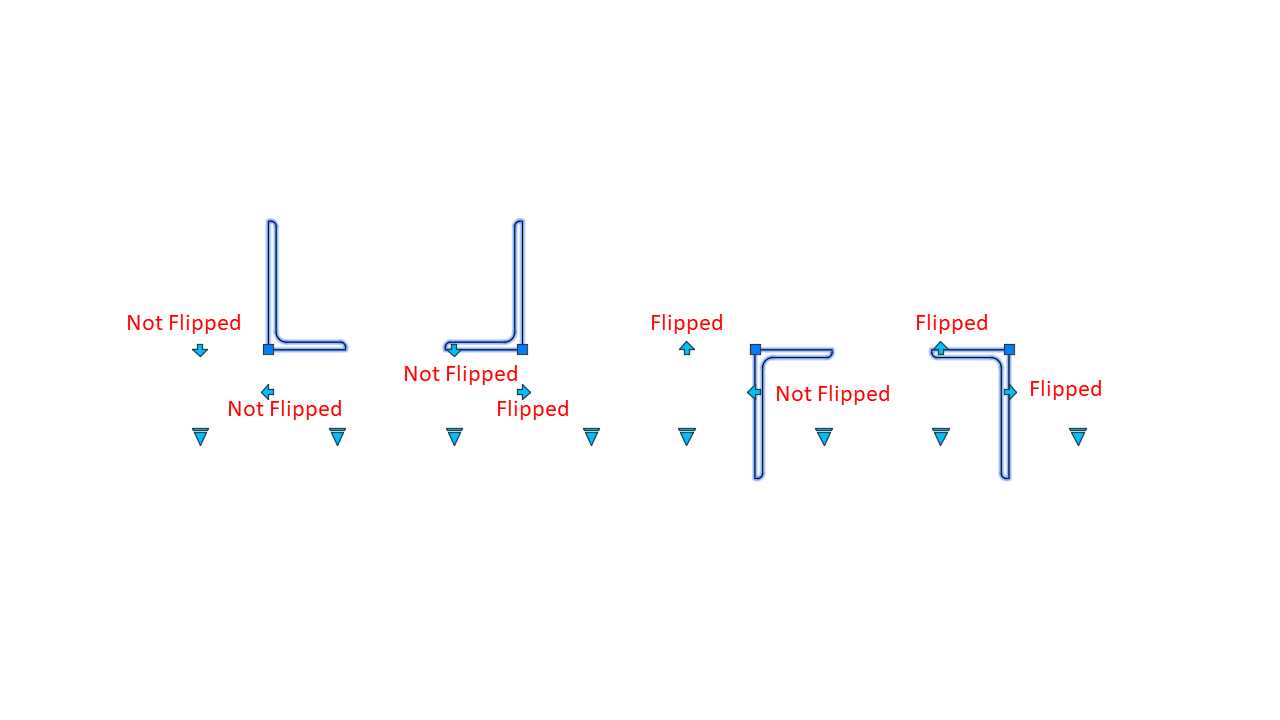

　　从实际使用的角度来看，这套动态块内置了两类核心交互动作，其一是拉伸动作，在绘制型钢排布图、节点大样图时，可直接通过夹点拖动调整截面的显示长度、标注位置，匹配不同比例的绘图需求，无需进入块编辑器修改内部线条；其二是翻转动作，针对对称类型钢截面，可一键完成水平、竖直方向的镜像翻转，适配不同安装朝向的节点绘制需求，省去手动镜像、调整标注位置的繁琐步骤。在设计思路上，这套动态块将每一类型钢的所有标准规格配置都整合在单个块文件内，调用时仅需通过特性面板切换配置项，即可快速切换不同型号的截面，避免了绘图过程中频繁插入不同图块、调整图层与线型的操作，所有块内的投影线条都严格遵循机械制图的线型规范，轮廓线、标注线、中心线分层设置，直接导出即可用于施工图纸、加工详图的绘制，无需二次调整线条属性。

　　从安装边界与使用适配性来看，这套动态块的所有参数都严格匹配JIS标准中规定的型钢实际外形尺寸，截面的圆角半径、壁厚、翼缘宽度、腹板高度等细节参数都与实际型材的生产尺寸保持一致，在做设备机架的干涉检查、支吊架的载荷排布、钢结构节点的连接设计时，不会因为图块尺寸偏差导致后续加工、安装阶段出现配合问题。在工业厂房的钢结构设计场景中，工程师可快速调用H型钢、I型钢的动态块绘制梁柱截面，快速完成刚接、铰接节点的大样绘制；在非标自动化设备的机架设计中，可调用方管、矩形管、C型钢的截面块快速搭建机架的截面排布图，配合拉伸动作快速调整型材长度，匹配设备的整体安装尺寸边界；在工业管道系统的支吊架设计中，可调用角钢、槽钢的截面块快速绘制支吊架的生根节点、夹持结构，结合翻转动作快速适配不同方向的管道安装需求。

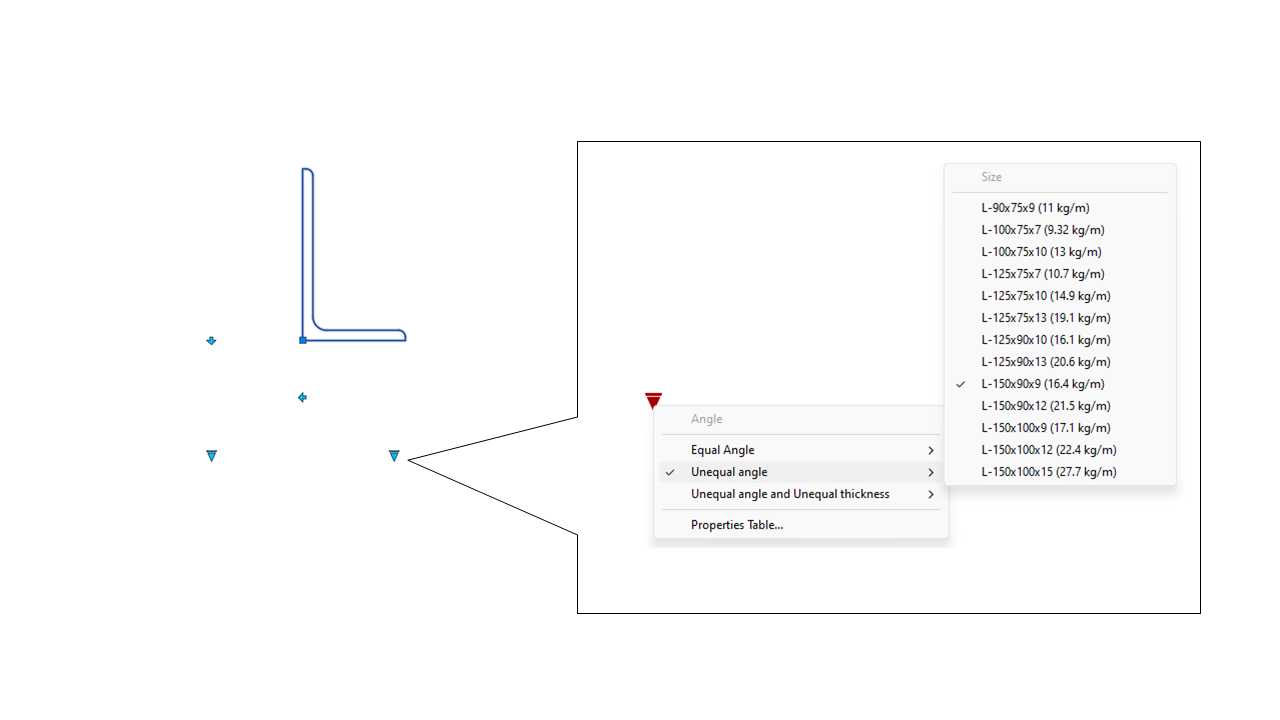

　　值得注意的是，这套动态块内的所有尺寸标注都与截面参数做了关联绑定，切换不同规格的型钢配置时，标注数值会自动同步更新，不会出现标注与实际尺寸不匹配的低级错误，对于需要频繁出图、调整方案的结构设计人员来说，能够大幅减少重复核对尺寸的工作量，降低绘图出错的概率。在绘制多层钢平台的排布图时，可通过动态块的夹点快速调整型钢的布置位置，切换不同规格的梁、柱截面，快速完成不同载荷方案下的截面选型对比，无需反复删除重绘图元；在做设备改造的现场测绘绘图时，可直接调用对应规格的型钢块快速绘制现场的钢结构轮廓，结合拉伸动作匹配现场实测的长度尺寸，快速完成改造方案的图纸绘制。
