圆锥展开动态参数化设计结构

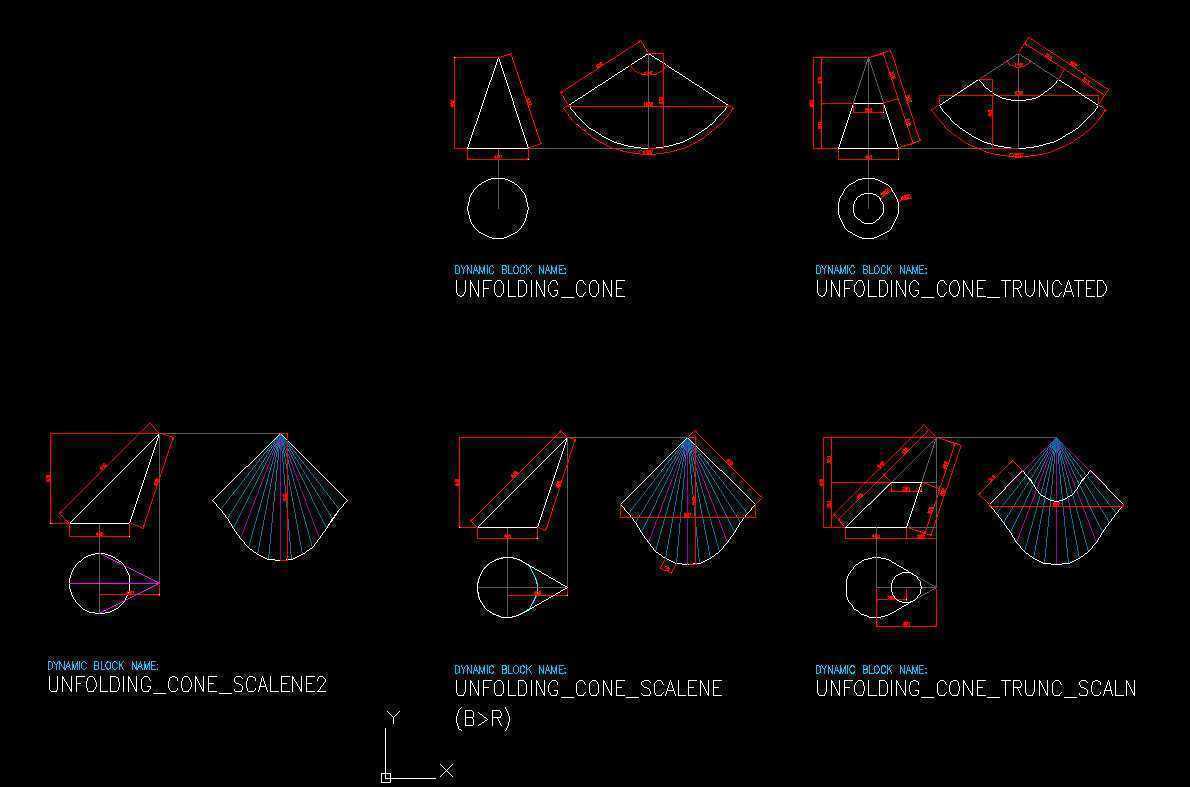

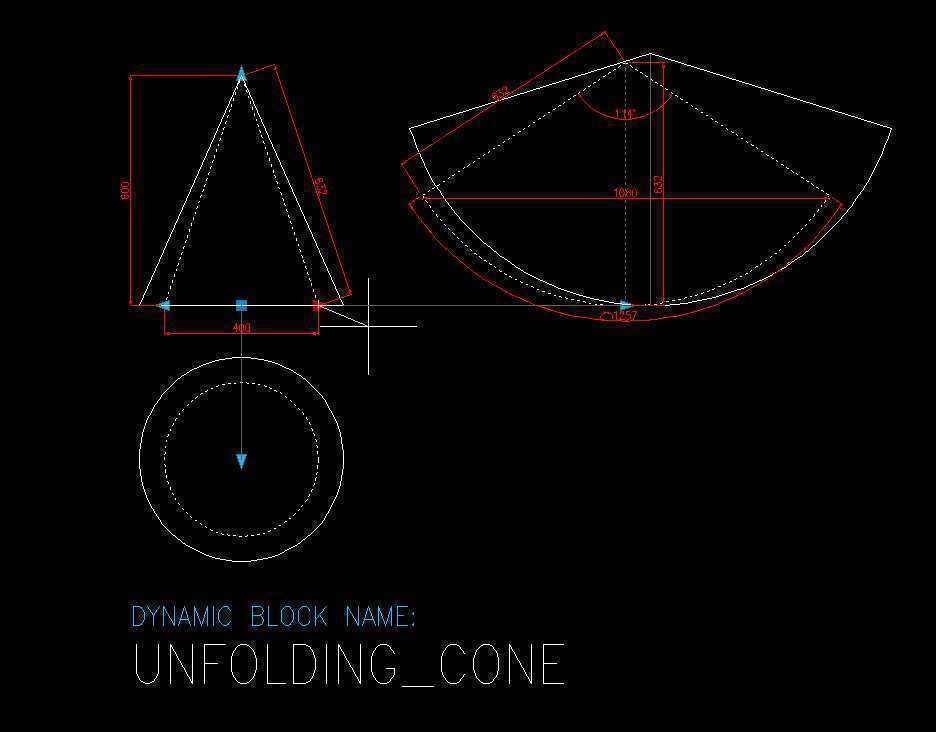

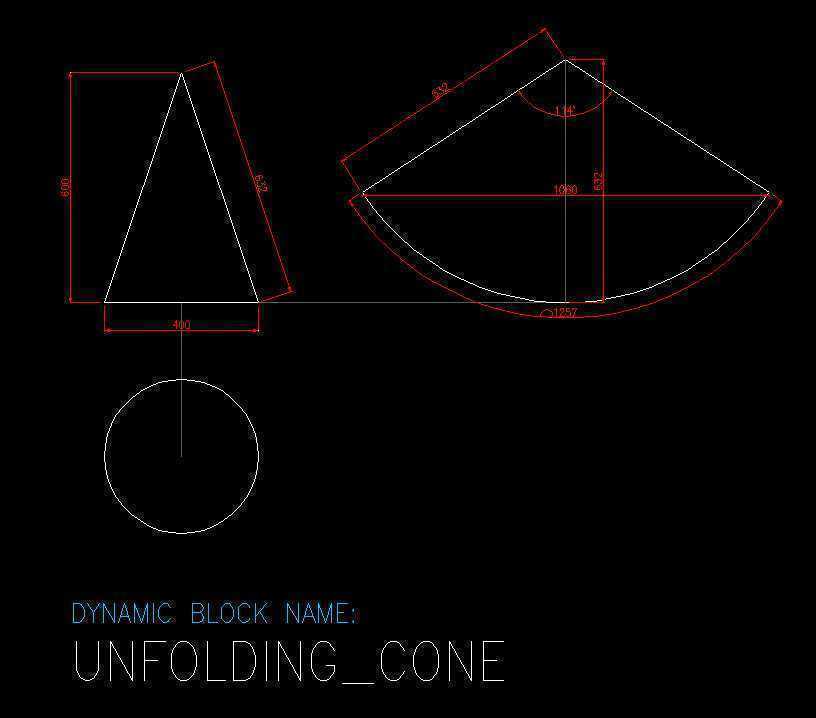

　　从设计逻辑上看，这套结构先通过正投影完成圆锥的主视图、俯视图几何约束，把锥面的母线实长、上下口周长作为核心驱动参数，再对应映射到展开扇形的两个圆弧半径上——圆锥展开后的扇形本质是锥面的平面展开形态，内弧对应锥顶小口的周长，外弧对应锥底大口的周长，两个圆弧的半径差就是圆锥母线的实际长度，所有尺寸之间做了双向的参数绑定，不会出现调整一个参数后其他几何元素错位、尺寸链断裂的问题。在实际工程应用里，这类展开结构适配的场景覆盖了通风系统的变径管加工、除尘管路的锥形过渡段制作、小型常压容器的锥形下料、粮食输送设备的落料斗预制，甚至是白铁加工里的锥形风帽放样都能直接套用。在通风管道预制、常压容器加工、锥形封头下料这类现场施工场景里，圆锥类构件的展开下料精度直接决定了后续拼接焊缝的余量控制、组对偏差大小，以往靠人工计算母线长、展开扇形角再手工放样的模式，很容易因为锥度参数调整、现场尺寸变更出现反复计算的问题，甚至会因为展开弧长偏差导致卷制后小口圆度超差、大口对接法兰错位的情况。这套参数化的圆锥展开结构，核心是把圆锥展开过程中的几何约束关系做了全关联，使用者调整锥高、底圆直径、顶圆直径这类核心参数时，对应的展开扇形半径、扇形圆心角、弧长分段尺寸会同步完成更新，不需要重新手动计算几何参数，也不用反复绘制投影线找展开轨迹。

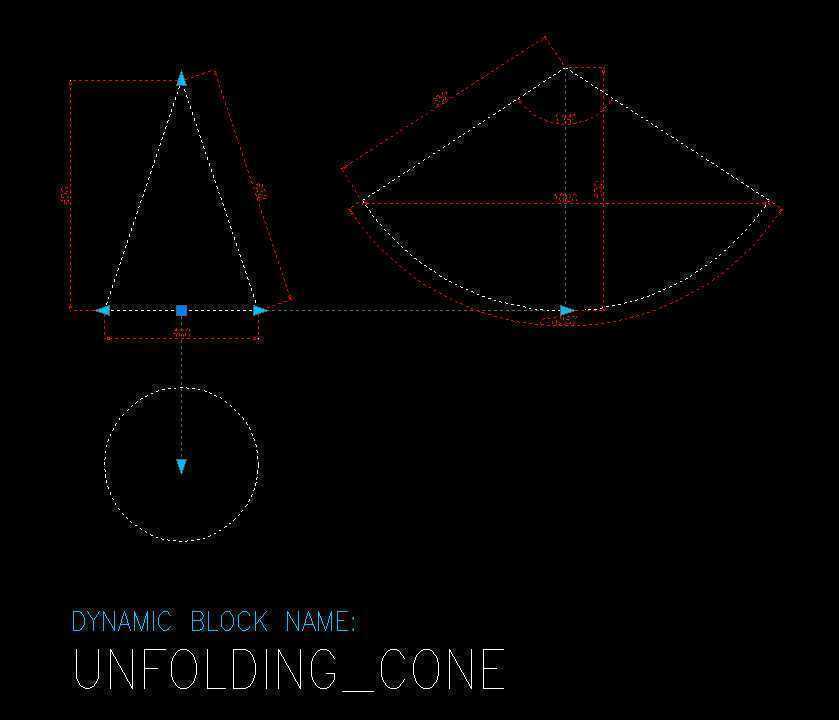

　　不同于固定尺寸的展开图纸，这套动态结构可以直接根据现场实测的安装边界调整参数：比如现场预留的安装空间高度有限，就可以直接调整锥高参数，同步得到调整后的展开下料尺寸，不需要重新绘制整套投影图；如果对接的管路直径发生变更，只需要修改上下口的直径参数，展开图的弧长、半径会自动匹配新的对接尺寸，能大幅减少现场放样的等待时间。从安装边界的适配性来看，这套结构预留了足够的参数调整区间，锥高可以根据安装空间的竖向限制做无级调整，上下口直径可以匹配不同规格的圆形管路对接尺寸，展开图上标注的尺寸线也和参数做了关联，调整参数后所有下料需要的控制尺寸会自动更新，不需要手动重新标注。

　　在卷制加工环节，展开图上的分段标记可以直接作为卷板机的进给对位参考，避免卷制过程中出现锥面偏斜、母线不直的问题；拼接时展开图两端的对位标记可以直接作为焊缝组对的基准，能把锥面的拼接错边量控制在常规施工允许的偏差范围内。很多现场施工人员在做锥形构件下料时，经常会遇到锥度计算错误导致展开后扇形弧长和对接管口周长不匹配的问题，要么是卷制后管口直径偏小无法套入法兰，要么是弧长过长导致拼接后焊缝余高过大，这套参数化结构从几何约束根源上避免了这类计算误差，所有展开尺寸都是基于正投影几何关系自动推导的，只要输入的锥高、上下口直径参数和现场实际需求一致，得到的展开尺寸就可以直接用于数控切割或者手工画线下料。

　　对于结构设计人员来说，在做管路布置、设备接口设计时，也可以直接调用这套结构快速生成不同参数的锥形过渡段，不需要每次都从零开始绘制投影和展开图，能把更多精力放在管路走向优化、安装空间校核上，而不是重复的几何计算和绘图工作。在风管加工场景里，经常会遇到不同管径的风管需要做锥形过渡的情况，常规的标准变径节很难完全匹配现场的非标准安装尺寸，这套动态展开结构可以快速生成任意锥度、任意高度的圆锥展开图，不管是正圆锥还是截头圆锥都能适配，下料后卷制完成的过渡段可以直接和两端的风管对接，不需要额外修割管口。在锥形料斗的加工场景里，料斗的锥角直接影响物料的下落顺畅度，设计人员可以根据物料的安息角调整锥度参数，同步得到对应的展开下料尺寸，加工方拿到图纸后可以直接按图下料，不需要二次换算展开尺寸，能减少设计和加工环节的沟通成本。
