多类型螺栓紧固件等轴测视图设计素材

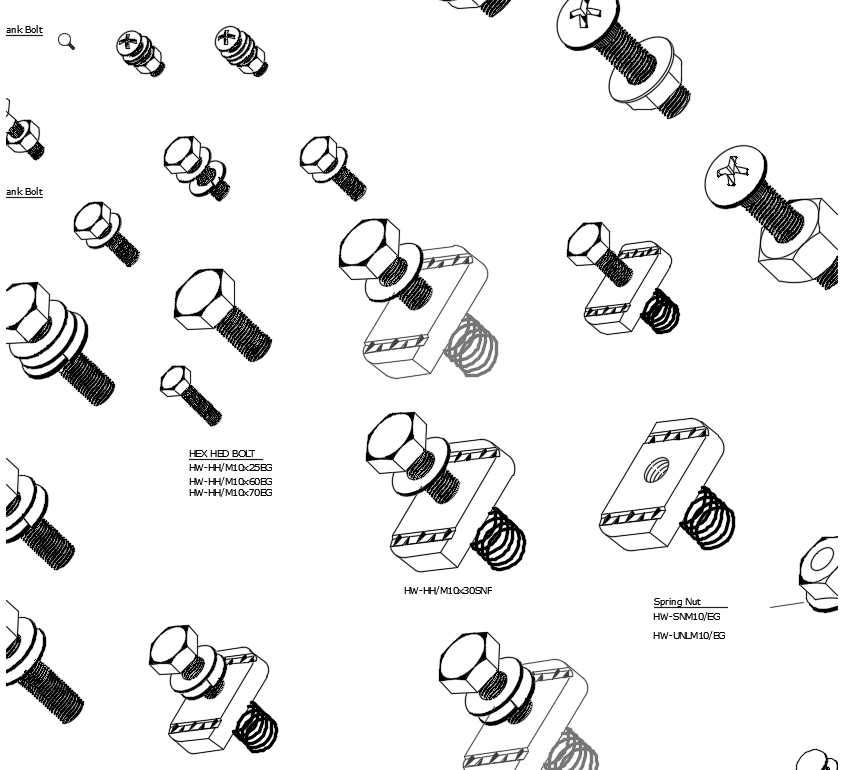

　　在各类机械结构装配、工业设备组装、五金连接场景中，螺栓类紧固件是应用覆盖范围最广的基础连接元件，小到消费电子内部结构固定，大到重型工程机械机架拼接、压力容器法兰密封连接，都需要匹配对应规格、对应类型的螺栓紧固件完成刚性连接，保障结构整体的连接强度与抗载荷能力。这套等轴测视图素材覆盖了六角头螺栓、盘头螺钉、带法兰面螺栓、配套六角螺母、平垫圈、弹簧垫圈、弹簧螺母等多类常用紧固件的轴测表达，每类元件都按照实际工业生产的标准比例绘制，清晰呈现了不同紧固件的头部结构、螺纹段长度、配套垫圈与螺母的装配关系，能直接用于装配示意图绘制、BOM清单配图、设备操作手册插图、安装指导说明配图等场景。

　　从设计逻辑来看，这套轴测图采用等轴测投影规则绘制，三个轴向的缩放比例一致，不会出现透视变形带来的尺寸误判，结构设计人员在做装配方案校核时，可以直接参考图中不同紧固件的外形轮廓，判断所选螺栓的头部高度是否会和周边结构产生干涉，螺纹旋合长度是否满足连接强度要求，配套垫圈的外径是否会超出安装面的边界。比如在做阀类产品的阀盖与阀体连接设计时，经常会遇到螺栓头部空间不足的问题，若选用外六角螺栓，需要预留足够的扳手操作空间，若选用内六角圆柱头螺栓，操作空间要求更小但头部高度更高，这套轴测图清晰呈现了不同头型螺栓的外形差异，能帮助设计人员快速完成紧固件选型的初步空间校核。不同类型的紧固件适配的安装场景各有差异：外六角螺栓是通用场景下最常用的类型，适配各类开口扳手、套筒工具操作，连接强度高，适合大载荷的结构连接；盘头十字或一字槽螺钉适合薄板类零件的连接，头部外露高度低，外观更平整；弹簧垫圈依靠自身的弹性变形提供预紧防松能力，适合有振动载荷的连接场景，避免螺栓在长期振动下出现回转松脱；弹簧螺母则自带螺纹防松结构，不需要额外搭配防松垫圈，适合薄板安装、机架型材拼接等快速装配场景，能大幅提升现场安装的效率。

　　从安装边界的角度来看，图中呈现的每类紧固件都标注了对应的规格系列对应的外形尺寸比例，比如同公称直径的外六角螺栓，其头部对边尺寸、头部厚度、螺纹段的牙型轮廓都按照标准件的实际参数绘制，设计人员在绘制装配图时，可以直接调用这些轴测图形，不需要从零开始绘制每一个紧固件的三维投影，能大幅减少绘图的重复工作量。在做设备的维护手册编制时，这类等轴测视图比二维正视图更直观，现场运维人员不需要具备专业的制图识图能力，就能快速识别对应位置需要安装的紧固件类型，区分平垫圈与弹簧垫圈的安装顺序，避免出现装配错误。

　　比如在减压阀这类流体控制设备的装配中，阀体内的组件连接需要用到多类小规格紧固件，若装配时错用了过长的螺栓，可能会顶到内部的流道结构，影响阀芯的正常动作，若螺栓过短则螺纹旋合长度不足，受压时可能出现连接失效导致介质泄漏，参考这套轴测图的比例关系，能快速核对所选紧固件的长度是否匹配安装孔的深度，保障连接可靠性。另外，图中还呈现了紧固件与T型槽安装块的装配形式，这类装配方式常见于工业铝型材机架、工装夹具的可调连接场景，螺栓头可以直接卡入型材的T型槽内，不需要在型材内部预先攻丝，调整安装位置时只需要松开螺母就能滑动调整，调整到位后锁紧螺母即可完成固定，这类装配形式的轴测表达能清晰展示螺栓与槽位的配合关系，帮助工装设计人员快速理解装配逻辑，减少装配结构设计的错误。
