钢铁侠弧反应堆核心结构三维设计

　　这套结构的设计初衷是还原科幻设定中紧凑型聚变供能核心的机械排布逻辑，同时兼顾三维结构的可装配性，所有构件的配合边界都做了工程化的适配调整，并非单纯的外观复刻。从实际应用场景来看，这类环形多极排布的磁路结构，和工业领域特种变压器的多绕组环形排布逻辑有共通之处，核心都是通过环形磁路的闭合设计降低磁损，同时通过周向均匀分布的励磁组件实现均匀的场强输出。

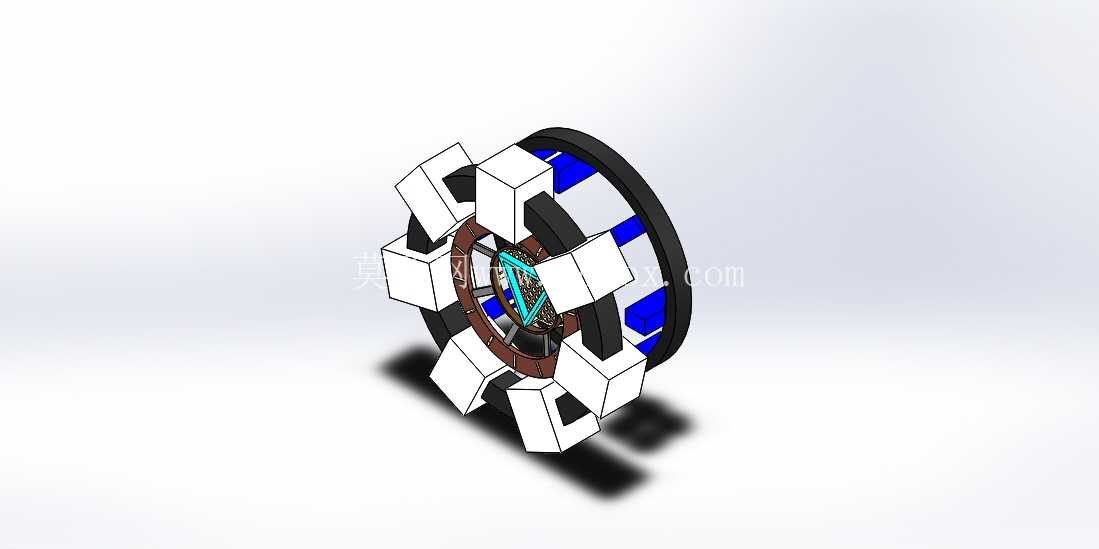

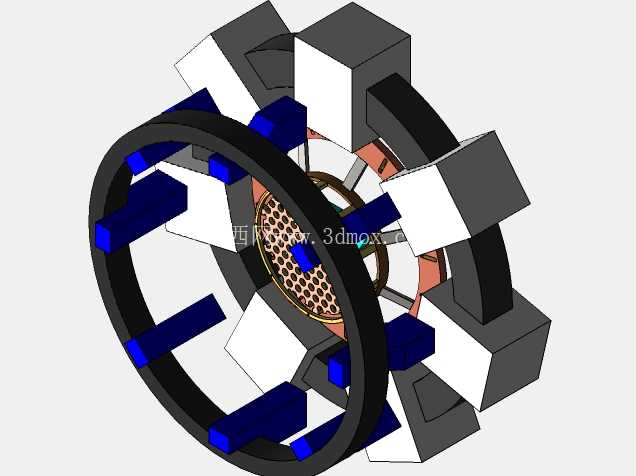

　　整个核心采用同轴分层的排布逻辑，最外层为环形支撑框架，作为所有组件的安装基准，框架的截面做了等宽设计，周向预留了12组矩形安装槽位，用于固定周向分布的励磁模块，槽位的公差带按照小间隙配合设定，保证模块安装后不会出现周向窜动，相邻槽位的夹角严格控制在30度，保证周向场强的均匀性。励磁模块采用矩形块体设计，分为导磁段和非导磁段交替排布，导磁段对应磁路的导通路径，非导磁段用于隔离相邻磁路避免磁短路，模块的安装面做了定位凸台设计，和外层框架的槽位配合时不需要额外定位销即可完成快速对位。

　　内层的核心反应区采用多孔栅格结构，栅格的孔径按照等距阵列排布，既可以作为内部等离子体约束区的结构支撑，也可以预留冷却介质的流通通道，栅格和中心定位环采用过盈配合，中心定位环的内孔做了倒角处理，方便后续装配中心的触发组件。在栅格和外层励磁模块之间，设置了环形的导磁衬层，衬层采用分段式拼接设计，每一段对应一个励磁模块的磁路输出端，衬层的厚度根据磁路仿真的磁通密度结果做了差异化调整，磁通密度集中的区域适当增加衬层厚度避免磁饱和，磁通密度较低的区域减小厚度控制整体重量。

　　设计过程中优先考虑了装配的工艺性，所有构件都没有出现倒扣结构，不需要拆分滑块即可完成注塑或者机加工的成型，周向的励磁模块采用统一的外形尺寸，属于通用互换件，单个模块损坏后可以直接替换不需要调整其他构件。安装边界方面，整个核心的外径控制在常规手持装置的适配尺寸范围内，轴向厚度和外层框架的宽度保持一致，背面预留了平整的安装基面，可以直接固定在适配的安装座上，基面的中心位置预留了走线孔位，用于内部组件的线路引出，孔位的边缘做了圆角处理避免划伤线路绝缘层。

　　从功能特性来看，周向交替排布的导磁与非导磁模块，可以在核心区域形成闭合的环形磁约束场，和特种环形变压器的磁路工作逻辑一致，通过调整励磁模块的绕组匝数就可以改变核心区域的场强大小，内层的栅格结构除了结构支撑作用外，多孔设计也可以降低核心区域的涡流损耗，避免结构件在交变磁场中出现过热问题。设计时特意将所有的连接结构都设置在构件的非工作面，不会影响磁路的导通路径，相邻构件的连接采用卡扣加少量粘接的方式，不需要额外的紧固件，既减少了整体重量也避免了金属紧固件在磁场中被磁化影响场强分布。

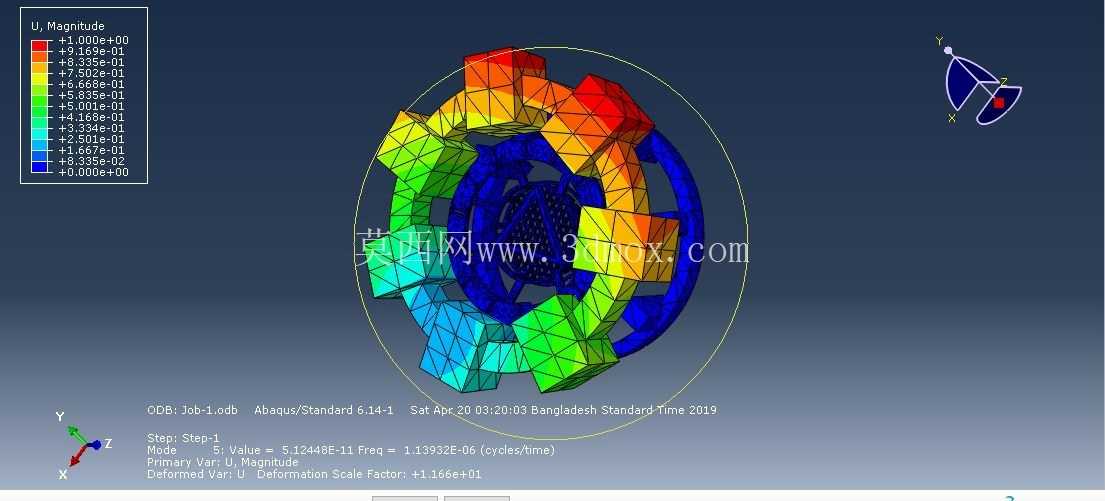

　　在结构强度校核上，外层环形框架采用了高强度的工程塑料材质模拟，按照常规的手持设备跌落工况做了仿真验证，1米高度自由跌落至硬质地面时，框架的最大应力低于材料的屈服强度，不会出现断裂问题，周向的励磁模块和框架的配合深度足够，跌落时不会从槽位中脱出。内层的栅格结构虽然壁厚较薄，但因为是多孔的连续结构，整体的结构刚度优于同重量的实心圆盘结构，受到径向冲击时可以通过微小的弹性变形吸收冲击能量，不会出现脆裂问题。

　　这套结构虽然是基于科幻设定的设计，但所有的结构排布、配合设计、安装边界都遵循了实际机械设计的工程逻辑，其中的环形多极磁路排布思路，可以直接借鉴到小型环形变压器、特种磁约束装置的结构设计中，分层同轴的装配逻辑也适用于紧凑型供能装置的结构布局，对于从事小型电磁装置结构设计的工程师来说，有不错的结构参考价值。
