机加工夹持用钢虎钳结构三维设计

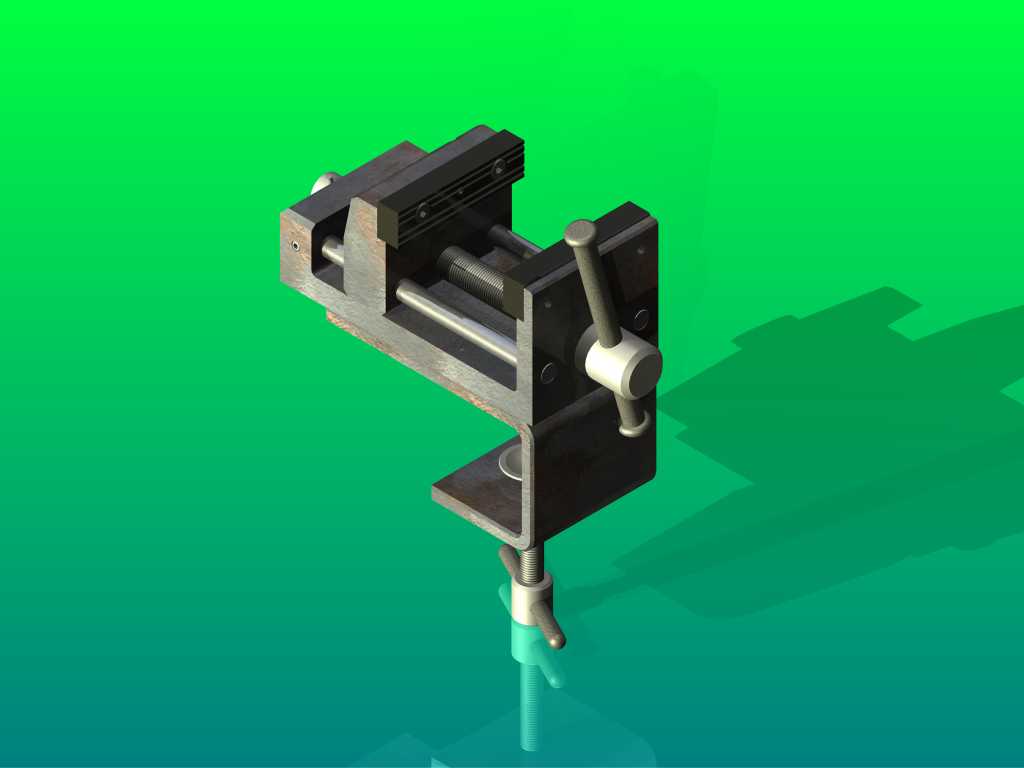

　　在常规机加工、钳工装配、小型零件修配的作业场景里，钢虎钳是工位上出现频率极高的基础夹持工装，不管是台式钻床的钻孔工位、普通铣床的小件加工工位，还是装配台的零件修整工位，都需要依靠这类夹持装置完成工件的位置固定，避免加工过程中工件出现位移、振颤，最终影响加工精度甚至引发安全隐患。这款钢虎钳的结构设计围绕刚性夹持、操作便捷两个核心需求展开，整体采用铸铁基体搭配钢制传动件的组合方案，固定钳身与活动钳身的配合面采用矩形导轨结构，导轨间隙可通过侧边的调节塞铁进行微调，长期使用出现磨损后也能通过调整塞铁位置消除配合间隙，保证夹持过程中活动钳身不会出现上下翘动或者左右偏摆的问题。

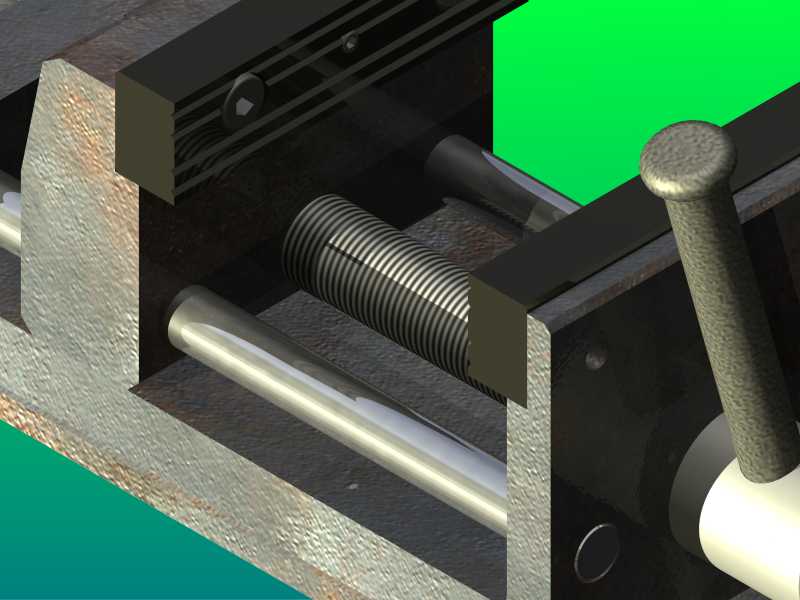

　　传动部分采用梯形螺纹副结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，能够承受更大的夹持扭矩，同时具备一定的自锁性能，当操作人员转动手柄施加足够的夹持力后，即便撤去手柄上的作用力，钳身也不会因为工件的反作用力自行松脱，不需要额外增加锁止结构就能维持稳定的夹持状态。从安装边界来看，这款钢虎钳的底座采用标准台式虎钳的螺栓固定结构，底座上预留四个对称布置的安装沉孔，可适配多数钳工台、机床工作台的T型槽安装尺寸，安装时只需要将对应规格的T型螺栓穿过沉孔锁紧在工作台的槽内即可完成固定，不需要额外制作过渡安装板。钳口部分采用可更换式设计，钳口板通过内六角螺钉固定在钳身的夹持面上，钳口工作面上加工有交叉网纹，能够增加夹持时的摩擦力，避免光滑工件在夹持过程中出现打滑，当钳口磨损或者出现磕碰损伤后，只需要拧下固定螺钉更换新的钳口板即可，不需要整体更换钳身，能够有效降低长期使用的维护成本。活动钳身的尾部设计有圆柱形的手柄安装座，手柄采用穿杆式结构，长杆穿过安装座的通孔，两端做滚花防滑处理，操作人员施加夹持力时可以根据需要调整手柄的施力位置，需要大夹持力时可以握住手柄远端增大力矩，不需要额外加力杆就能满足常规钢件、铝件的夹持需求。

　　在实际使用场景中，这类钢虎钳的夹持行程覆盖了多数小型机械零件的装夹尺寸范围，开口度可以满足常见的小型轴类、板类、异型零件的装夹需求，针对形状不规则的零件，还可以配合定制的软钳口、角度垫铁完成特殊姿态的装夹，适配划线、钻孔、铣削、锉修、攻丝等多类作业工序。设计过程中针对钳身的受力薄弱点做了结构加强，固定钳身与底座连接的位置做了圆弧过渡处理，避免应力集中导致长期受力后出现开裂，活动钳身与丝杠连接的部位采用嵌入式的螺母座结构，螺母座与活动钳身通过圆柱销定位、螺钉锁紧，当丝杠螺母出现磨损后，可以单独更换螺母件，不需要更换整个活动钳身。导轨面的润滑可以通过钳身上预留的油孔注入润滑脂，减少日常使用过程中的磨损量，延长整体的使用寿命。

　　从操作逻辑来看，这款钢虎钳的结构没有复杂的传动环节，操作人员只需要转动手柄就能带动丝杠旋转，驱动活动钳身沿导轨做直线往复运动，实现钳口的开合动作，学习成本极低，新入职的操作人员不需要经过专门的培训就能快速上手使用，适配车间多工位的通用装夹需求，不会因为设备操作门槛影响生产作业的效率。在三维建模过程中，所有配合面的尺寸公差都按照实际机加工的精度要求进行了预留，导轨的配合间隙、螺纹副的配合公差、钳口板的安装定位尺寸都符合通用工装的设计规范，模型的装配关系完全还原实际钢虎钳的装配逻辑，活动部件的运动行程与实际产品保持一致，可以直接用于工装结构的受力仿真、装配工艺演示，也可以作为机加工工位布局设计的配套模型使用，帮助设计人员在做工位规划时准确核算虎钳安装后占用的工作台空间，预留足够的工件上下料、操作手柄转动的操作空间，避免工位布局完成后出现操作干涉的问题。
