八格方形制冰冰块托盘结构设计

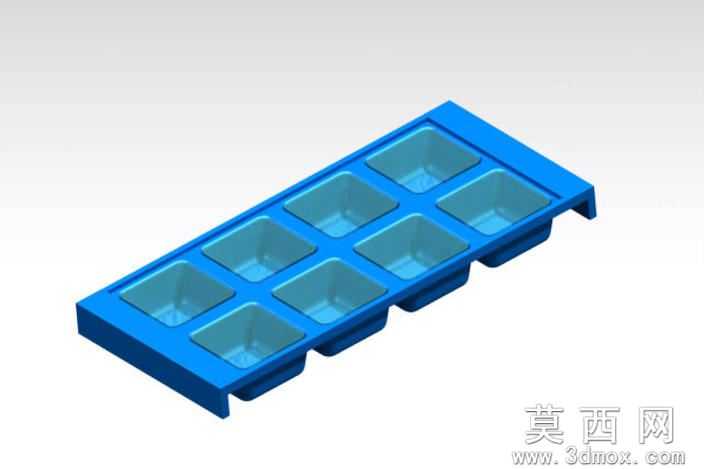

本模型为八格方形制冰冰盘，整体采用一体化注塑成型的结构设计思路，在三维建模阶段首先以基准平面绘制整体外轮廓草图，通过拉伸命令生成盘体基础基体，再对单个冰格腔体进行阵列排布，保证八个冰格的尺寸精度与间距均匀性，相邻冰格之间设置等宽的分隔筋，既提升整体结构刚性，也避免冰块冷冻后粘连。盘体两侧延伸出加宽的支撑边，建模时对支撑边做了圆角过渡处理，既避免使用时划伤手部，也能让冰盘平稳放置在冰箱层架上，不会出现侧翻滑落的问题。每个冰格腔体设计为上宽下窄的微锥度结构，拔模角度控制在合理区间，方便冷冻成型后冰块顺利脱出，无需额外撬动即可轻松取出冰块。材质设定上整体采用食品级PP塑料材质，渲染时赋予半哑光的蓝色塑料质感，表面添加细微的磨砂纹理效果，还原真实日用塑料制品的视觉质感，同时对冰格内壁做光滑面处理，减少冰块与内壁的附着力。建模过程中对所有棱边都做了R角处理，没有尖锐棱角，既符合日常用品的安全设计要求，也能减少注塑生产时的应力集中问题，提升产品的使用寿命。整体结构没有多余的复杂构件，所有壁厚保持均匀一致，符合注塑成型的工艺要求，避免生产时出现缩痕、缺料等缺陷，支撑边底部做了微小的垫高设计，让盘体底部与放置面留有微小间隙，避免冷冻过程中盘体与冰箱层架冻粘在一起。
