通风散热用斜槽式面板百叶窗结构设计

　　在各类工业控制柜、户外设备箱体、暖通通风末端、电子设备散热舱的结构设计中，面板百叶窗是兼顾气流导通与外部异物阻隔的核心配套构件，这款斜槽式面板百叶窗的结构设计，完全围绕工程现场的实际使用需求展开，没有多余的装饰性结构，所有几何特征都服务于功能实现。从实际应用场景来看，这类百叶窗常被安装在设备外壳的侧部或者下部进风位置，也可用于顶部排风区域，适配需要自然对流散热或者配合轴流风扇强制通风的各类箱体结构，既能够保证舱体内外的气流通畅，避免设备运行过程中积热导致的元器件性能衰减，又可以通过叶片的倾斜角度阻挡外部的飞溅水滴、大粒径灰尘直接落入设备内部，部分场景下还能配合防尘滤网使用，实现多级防护。

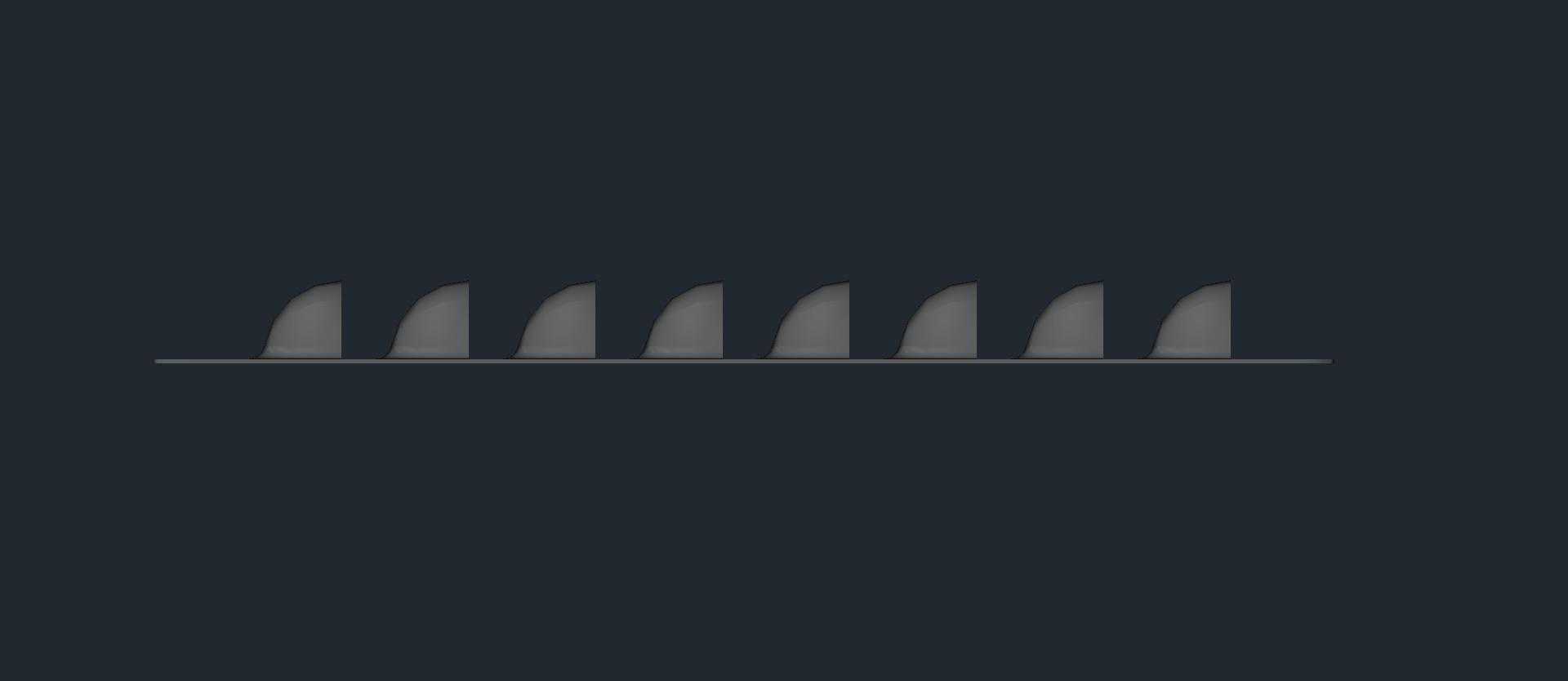

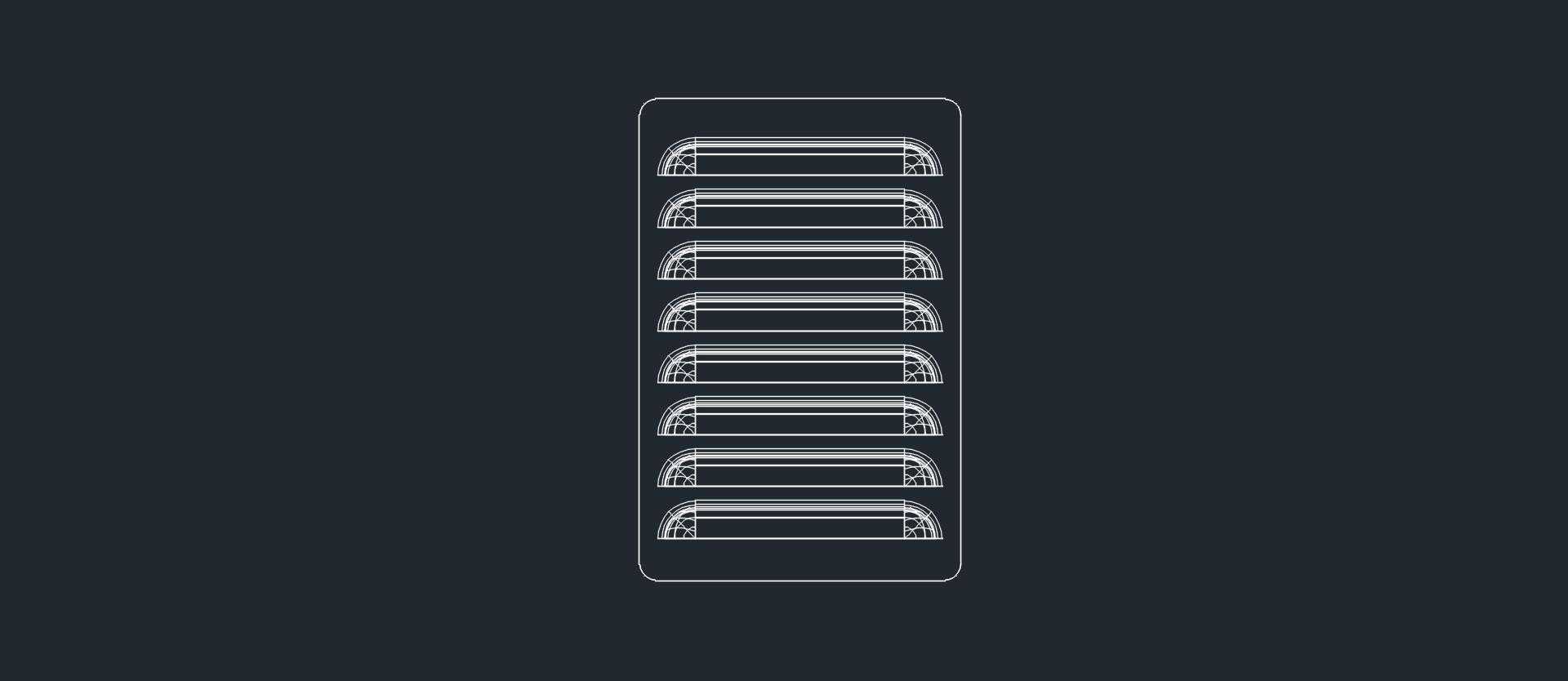

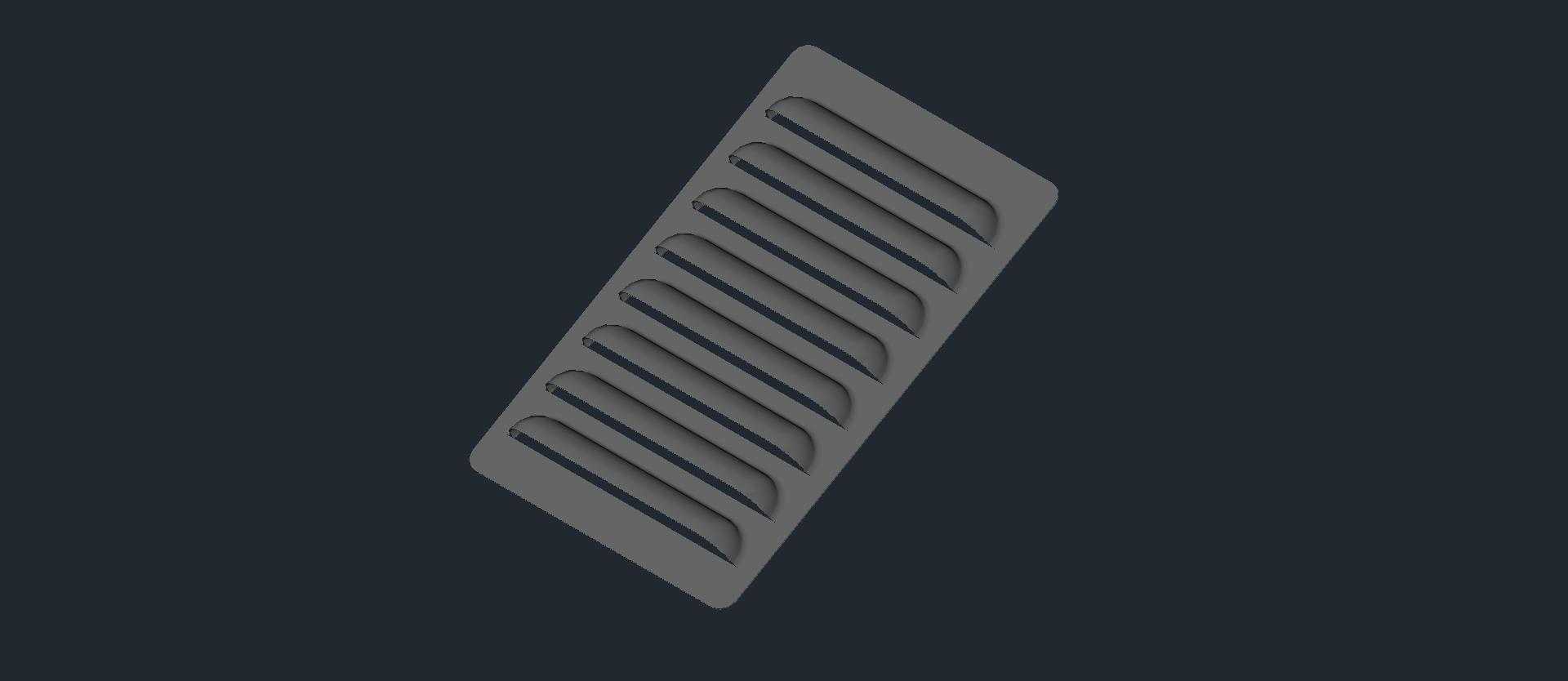

　　从功能特性上看，这款百叶窗采用一体化冲压成型的结构思路，叶片与面板本体为同一基材加工而成，不存在额外的装配缝隙，整体结构强度更高，长期使用不会出现叶片松动、脱落的问题。叶片采用等间距平行排布的斜向开槽结构，每片叶片的冲压翻边角度经过反复校核，既保证了足够的通风开口面积，又能让外部斜向飘落的水滴顺着叶片斜面流到面板外侧，不会渗入箱体内部；叶片的端部做了圆弧过渡处理，避免冲压加工后出现尖锐毛边，在装配和后期维护过程中不会划伤操作人员。面板整体为矩形薄板式结构，边缘预留了平整的安装贴合面，安装时可以在贴合面处加装密封胶条，进一步提升接合位置的防水防尘性能，适配不同防护等级的设备使用需求。

　　设计过程中，首先考量的是通风效率与防护性能的平衡：如果叶片间距过大，虽然通风阻力小，但是异物、水滴更容易进入；如果叶片间距过小，又会大幅提升通风阻力，影响散热效果。这款结构的叶片间距经过气流模拟验证，在常规的设备通风风速下，气流通过百叶窗的压损控制在较低水平，同时叶片的重叠遮挡量足够，能够阻挡直径2mm以上的固体异物直接穿过，满足大部分工业设备的外壳防护要求。其次是加工工艺的适配性，整个百叶窗结构可以通过单工序冲压模具一次成型，不需要后续的焊接、拼接工序，加工效率高，批量生产时的成本控制优势明显，基材可以根据使用场景选择冷轧钢板、不锈钢板或者铝合金板，不同材质的板材只需要调整冲压模具的间隙参数，不需要改动整体结构造型，适配不同的防腐、重量控制需求。

　　从安装边界来看，这款百叶窗的面板本体为规则矩形，四个角部可以根据安装需求开设沉头螺钉孔或者拉铆孔，安装时不需要在设备外壳上做复杂的适配结构，只需要开出对应尺寸的通风开口，将百叶窗面板从外侧贴合在外壳壁面上，通过螺钉或者拉铆钉固定即可，安装操作简单，后期维护拆卸也很方便。面板的厚度根据所选基材不同可以适配0.8mm到2mm的板材，既不会因为板材过薄导致结构容易变形，也不会因为板材过厚增加不必要的重量和材料成本。叶片的凸起高度控制在合理范围内，安装后不会占用箱体内部过多的空间，不会和舱体内靠近侧壁安装的元器件、线束产生干涉，对于内部空间紧凑的小型设备也有很好的适配性。

　　在实际选型使用时，设计人员可以根据设备所需的通风量计算所需的百叶窗有效通风面积，直接选用对应尺寸的该款结构，不需要重新进行叶片角度、间距的校核计算，能够大幅缩短结构设计的周期；建模过程中所有的倒角、翻边参数都按照实际冲压加工的工艺要求设置，不存在加工干涉或者无法成型的特征，导出的加工图纸可以直接用于模具开发或者钣金加工，不需要二次调整结构参数。不同于市面上常见的拼接式百叶窗结构，这款一体化的结构在长期振动的使用场景下也不会产生异响，不会出现连接部位松动失效的问题，对于车载设备、工程机械这类存在持续振动的应用场景有更好的适配性。
