正交圆管连接用脚手架紧固夹具结构

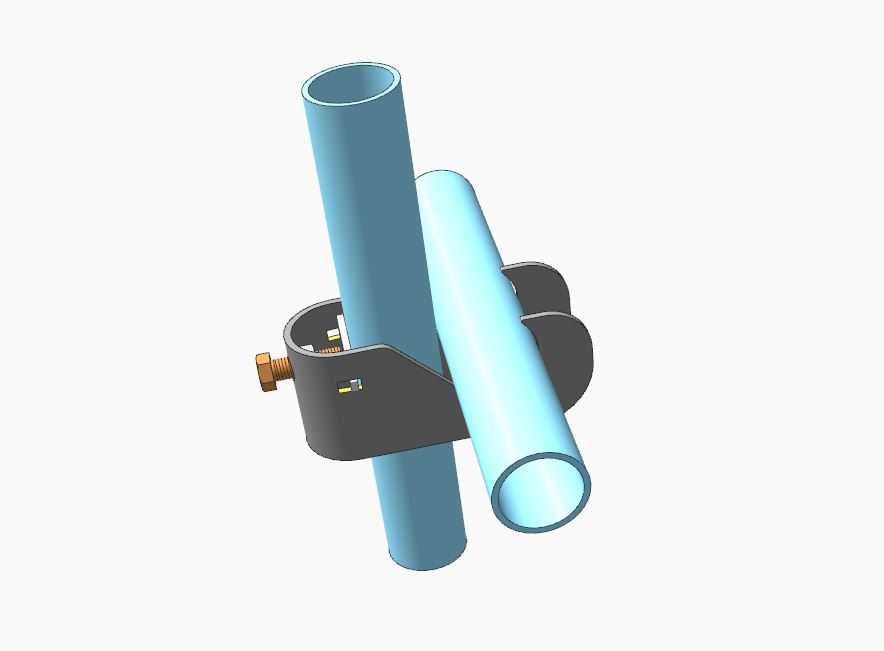

　　在建筑施工、临时舞台搭建、户外管线支架布设这类需要快速搭建正交圆管框架的场景里，这类管夹是核心的受力连接件，区别于普通的喉箍或者U型螺栓，它的结构专门针对两根垂直交叉的圆管做了贴合设计，不需要在管材上打孔、焊接，就能实现两根管材的刚性锁止，避免管材之间出现相对滑动、转动，保障整个框架的结构稳定性。从结构设计逻辑来看，整个夹体采用了分体式冲压折弯成型的壳体，两个对称的抱合弧面分别对应垂直方向和水平方向的管材外壁，弧面的曲率完全匹配常用脚手架钢管的外径，安装时弧面能和管材外壁形成足够大的接触面积，不会因为局部压强过大造成管材表面压痕变形，也能提升锁止后的摩擦力，避免受横向载荷时出现滑脱。

　　夹体一侧配置了T型螺栓锁紧结构，螺栓的端头做了防滑卡位设计，拧紧螺母的时候螺栓不会跟着跟转，现场安装时只需要用普通扳手就能完成锁紧作业，不需要额外的专用工具，适配工地现场的作业条件。从安装边界来看，这个夹具适配的是常规外径的工程用焊接钢管，夹体的开合间隙预留了足够的管材公差余量，就算管材外壁有轻微的锈蚀、凸起，也能顺利卡入到位，锁紧后两个弧面的抱紧力均匀分布在管材接触段，不会出现单点应力集中的问题。设计时特意做了防脱限位结构，夹体的两个抱合边都做了向内的翻边，就算锁紧螺母出现轻微松动，夹体也不会直接从管材上脱落，给现场巡检留出了安全余量，避免高空作业时夹具坠落的风险。

　　不同于传统的铸铁扣件，这个冲压结构的夹体自重更轻，整体没有多余的突出棱角，搬运和安装时不容易刮伤作业人员，同时冲压件的抗冲击性能更好，就算遇到施工中的磕碰、坠落，也不会出现铸铁件常见的碎裂问题。在实际使用场景中，除了常规的脚手架搭建，这类夹具也常被用在临时防护栏杆搭设、展会桁架固定、小型设备的管线支架搭建中，只要是两根正交圆管需要快速固定、后期还要可拆卸复用的场景，都能适配。夹体的螺栓锁紧行程做了冗余设计，就算搭配不同壁厚的同外径管材，也能通过调整螺母的拧紧位置实现可靠锁紧，不需要额外加装垫片。从受力角度分析，当垂直管材承受竖向载荷时，夹体的水平弧面会把载荷均匀传递到水平管材上，螺栓主要承受预紧力带来的拉力，不会承受额外的剪切力，这种受力分配能大幅提升夹具的整体承载能力，避免螺栓受剪断裂的失效风险。夹体的两个抱合弧面之间做了加强筋过渡，在不增加整体壁厚的前提下提升了夹体的抗变形能力，就算承受超过额定值的载荷，夹体也不会出现开口张开的失效形式，只会在管材接触面出现轻微的滑移，给结构失稳提供明显的预警信号。

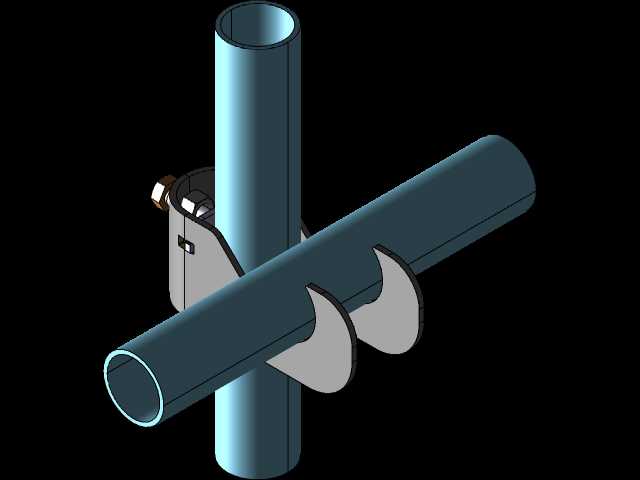

　　在三维建模过程中，这类夹具的建模重点在于两个弧面的空间位置匹配，要保证两个弧面的轴线完全垂直相交，同时弧面的曲率和目标管材外径完全贴合，螺栓孔的位置要预留足够的装配间隙，保证实际生产时螺栓能顺利穿入，锁紧时夹体的变形量在材料的弹性范围内，不会出现塑性变形影响复用性。建模时还要注意夹体边缘的圆角处理，所有和管材接触的边缘都要做小圆角过渡，避免尖锐边缘划伤管材表面的防锈层，也能避免安装时划伤作业人员。这类夹具的整体尺寸紧凑，安装后不会在管材外侧占用过多空间，相邻夹具之间可以紧密排布，适合搭建高密度的管架结构，同时因为没有突出的尖锐部件，搭建完成的框架外侧更平整，方便后续铺设踏板、防护网等附属部件。
