户外停车场双坡悬挑式金属停车遮雨棚

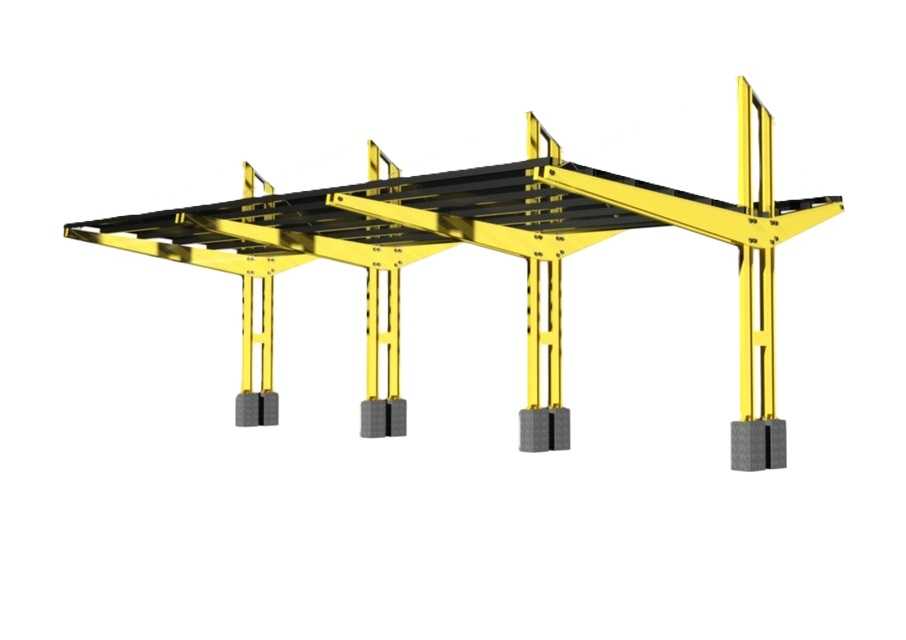

　　这款停车棚结构主要面向露天公共停车场、商业配套停车区、厂区内部停车区域以及住宅小区地面停车场景使用，核心作用是为停放的乘用车提供遮阳、挡雨、防高空落物的防护，减少车辆长期露天停放带来的漆面老化、内饰高温老化问题，同时也能在雨雪天气为驾乘人员上下车提供临时的无雨遮蔽空间。从结构受力逻辑来看，整体采用单侧立柱悬挑的布局形式，区别于传统双侧立柱停车棚，这种设计可以最大化利用停车区域的地面空间，立柱全部设置在车位后侧的通道边缘，不会占用车位内部的开门空间，也不会对车辆倒车入位的行驶轨迹造成遮挡，驾驶员停车时无需避让两侧立柱，大幅降低新手停车时的剐蹭风险。

　　立柱采用矩形截面型钢制作，底部设置预埋式混凝土配重基础，基础块嵌入地面硬化层以下，通过地脚螺栓与立柱底端法兰盘刚性连接，可抵御常规地区的风压与积雪荷载，单组立柱可同时支撑两个车位宽度的棚顶覆盖范围，四组立柱即可覆盖八个标准小型乘用车位，整体排布的柱网间距适配2.4米标准车位宽度的设计规范，棚顶边缘距离地面的净空高度控制在2.2米以上，既满足常规家用车、SUV的通行高度要求，也不会因为净空过高导致遮阳挡雨的覆盖范围受侧风影响过大。

　　棚顶框架采用主次梁分层的受力结构，主梁沿悬挑方向布置，与立柱顶端通过焊接加劲肋的节点做刚性连接，次梁垂直于主梁方向等距排布，上方铺设成型的挡雨面板，面板采用带排水坡度的双坡设计，中间位置略高于两侧边缘，降雨时雨水会顺着坡度流向棚体两侧的排水边，不会在棚顶形成积水增加结构荷载，也避免雨水从棚前沿滴落直接淋到车门位置。设计过程中优先考虑了现场安装的便捷性，所有钢结构构件均采用工厂预制分段加工，现场仅需通过螺栓拼接即可完成组装，无需大量现场焊接作业，降低施工对场地正常使用的影响，构件表面统一做黄色防腐涂装，既提升户外环境下的防锈蚀能力，也能在停车场环境中起到明显的标识作用，避免车辆倒车时碰撞结构。

　　结构的受力验算重点关注了悬挑端的挠度变形，在最不利荷载组合下，棚顶最外端的下挠量控制在规范允许范围内，不会出现长期使用后棚顶下垂变形的问题，立柱与基础的连接节点做了抗倾覆验算，即使遭遇突发强对流天气的阵风荷载，整体结构也不会出现倾覆失稳的情况。棚体的横向延伸长度可以根据实际场地的车位数量灵活调整，单组标准单元的适配性强，既可以沿车位排布方向连续拼接形成长条形停车棚，也可以单独设置在零散车位位置，适配不同场地的布局需求。
