测试夹具用床式定位钉组件结构设计

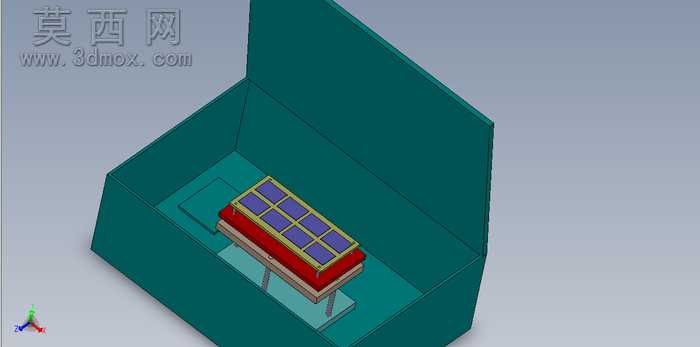

本作品为测试夹具配套的床式定位钉组件三维建模成果，整体采用SolidWorks平台完成全参数化建模，建模过程严格遵循机械工装设计的公差配合规范，所有特征均保留可编辑参数，方便后续根据测试需求调整钉体间距、伸出高度以及基座安装尺寸。模型整体由外防护框、底部安装基座、中层承托板、上层定位钉阵列板以及定位钉单体五个核心部分组成，外防护框采用深绿色哑光塑面材质渲染，模拟实际工装的防静电喷塑表面处理效果，边角处做了R3圆角过渡处理，避免操作过程中划伤操作人员。中层承托板采用浅灰色硬质阳极氧化铝材质渲染，表面预留了定位销孔与安装沉孔，保证与底部基座的装配同轴度，承托板与上层钉板之间设置了红色绝缘缓冲垫层，模拟实际应用中的电木隔层，既可以避免测试过程中出现短路问题，也能缓冲测试压合时的冲击力。上层定位钉阵列板采用米黄色玻纤板材质渲染，表面按照矩阵式排布开设钉体安装孔，每个孔位与定位钉采用H7/h6间隙配合，定位钉单体采用镀镍金属材质渲染，钉头做了圆弧过渡处理，避免接触测试件时刮伤产品表面。设计过程中优先考虑了测试工装的通用性与维护便捷性，定位钉采用可单独拆卸的结构设计，单根钉体出现磨损时可快速更换，无需整体更换上层板件，大幅降低后期维护成本。整体装配体完成了静态干涉检查，所有活动部件预留了合理的运行间隙，基座底部预留了标准T型槽安装位，可直接适配多数通用测试工作台的安装接口，渲染阶段采用了工作室级别的环境光设置，金属部件添加了适度的反射效果，非金属部件调整了粗糙度参数，整体视觉效果清晰直观，可直接用于工装装配指导、生产加工出图以及测试方案演示场景。
