双链轮传动组件结构设计方案

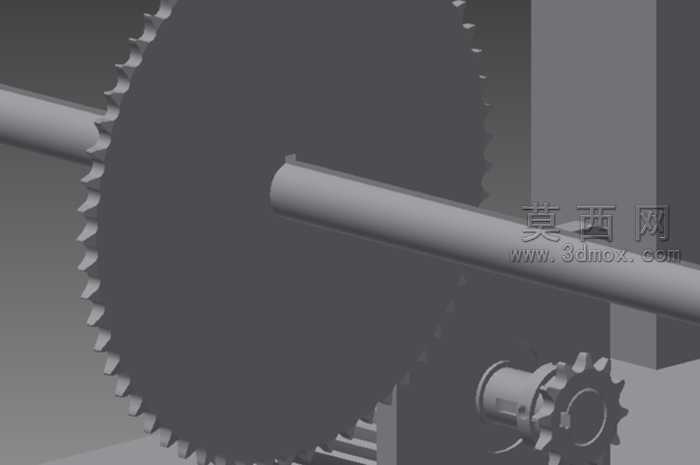

本套双链轮传动组件采用三维参数化建模方式完成整体设计，建模过程中首先对链轮的核心齿形进行参数化定义，依据链传动的啮合标准规范，精准绘制链轮的齿廓曲线，保证齿形的节距、齿沟圆弧、齿顶圆弧等关键参数完全匹配配套传动链条的啮合要求，避免后续传动过程中出现卡链、跳齿等问题。建模阶段对大小两个链轮分别进行独立结构设计，大链轮采用辐板式轻量化结构，在保证轮齿强度与整体刚性的前提下，去除轮体非受力区域的多余材料，降低组件整体重量与转动惯量，提升传动响应效率；小链轮采用整体实心轮体结构，匹配其更高转速下的受力需求，强化轮体的抗疲劳性能。两个链轮的中心轴孔均按照标准传动轴的配合公差进行设计，预留键槽安装位，保证与传动轴的周向固定可靠性，同时在轴孔端面设计定位止口，方便组件安装时的轴向定位。材质设定上，轮齿部分选用经过淬火处理的合金结构钢，保证齿面具备足够的硬度与耐磨性，应对长期啮合传动的磨损消耗；轮体辐板部分选用普通碳素结构钢，在满足结构强度的前提下控制材料成本；传动轴部分选用调质处理的中碳钢，兼顾轴的韧性与强度，承受传动过程中的扭矩与径向载荷。渲染阶段采用金属质感材质球，还原钢材经过机加工后的表面质感，对齿面啮合区域做细微的纹理处理，模拟实际加工后的刀纹效果，场景添加柔和的环境光与定向补光，清晰展现链轮的齿形细节、轴孔结构与整体装配关系。设计过程中重点校核了两个链轮的中心距、传动比匹配关系，保证链传动的包角处于合理区间，同时预留了链条张紧调节的结构空间，方便后续实际装配时的张紧度调整，整套模型完整还原了双链轮传动的装配逻辑与结构细节，可直接用于链传动系统的结构验证、教学演示以及后续的工程出图使用。
