工业链轮张紧调节装置三维结构设计

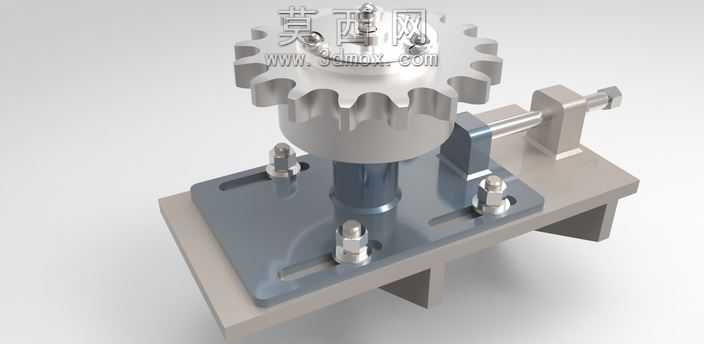

本作品为工业传动场景下的链轮张紧调节装置三维模型，整体采用三维建模软件完成全参数化设计，建模过程中对各零部件的尺寸公差、装配关系进行了严谨的参数约束，确保所有部件可实现无干涉装配。模型整体结构分为安装底座、支撑立柱、链轮主体、张紧调节组件、锁紧固定件五大模块，安装底座采用带安装槽的板式结构，预留的长条形安装孔可适配不同安装工位的位置调整需求，底座下方设置支撑肋板提升整体承重刚性，建模时对底座的边角做了倒圆角处理，既符合实际加工的工艺要求，也避免应力集中问题。支撑立柱采用圆柱式结构，上下两端分别与链轮安装座、底座通过螺栓实现刚性连接，建模时还原了螺栓的螺纹细节、垫片的防滑结构，材质配置上为螺栓、垫片赋予了镀锌金属材质，表面呈现细腻的金属光泽与轻微的粗糙度，还原标准五金件的真实质感。链轮主体采用标准节距参数设计，齿形轮廓严格按照链传动的啮合规范绘制，齿面做了硬化处理的材质表现，呈现哑光金属质感，轮毂部分与支撑轴采用过渡配合设计，确保链轮转动时的同轴度。张紧调节组件包含横向调节杆、固定支座、锁紧螺母，调节杆可沿支座的导向孔横向移动，通过端部的顶推结构调整链轮的轴向位置，实现链条张紧度的微调，建模时对调节杆的螺纹段、锁紧螺母的防滑纹路都做了精细化建模，材质上为调节组件赋予了不锈钢材质，表面呈现亮面金属反光效果，与底座的铸铁哑光材质形成清晰的材质区分。渲染阶段采用了工作室均匀布光方案，主光源从斜上方45度照射，突出各部件的结构轮廓与材质差异，辅助光源补亮底部暗部，避免阴影过重遮挡结构细节，背景采用浅灰色纯色背景，让视觉焦点完全集中在装置本身。设计过程中充分考虑了装置的实用性，整体结构紧凑，调节操作便捷，可直接适配节距3/4英寸的套筒滚子链传动系统，能够有效补偿链条使用过程中的磨损伸长量，维持传动系统的稳定张紧力，避免链条跳齿、松脱等故障，可直接应用于各类自动化输送线、传动设备的张紧机构设计参考，所有零部件的结构都符合常规机械加工的工艺要求，具备实际生产落地的可行性。
