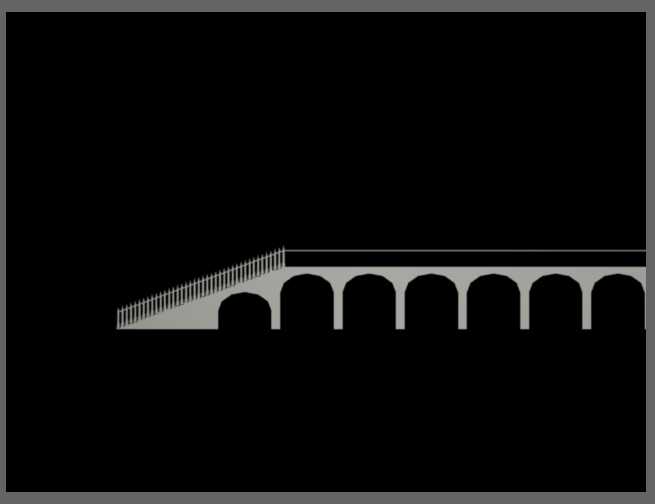

多拱跨径过水通行桥梁三维结构设计

　　这款跨水桥梁结构采用多拱式承重设计，主要应用于小型流域跨径通行场景，兼顾日常人行、轻型非机动车通行与汛期过水泄洪需求，常见于乡村灌区、景区步道、园区内部跨水系连通路段，相比实体墩台桥梁，拱式结构能大幅降低水流对墩身的冲击荷载，减少汛期杂物壅塞风险，同时降低下部结构的材料用量。从结构设计逻辑来看，整体采用连续等跨拱圈布置，拱圈上方设置连续桥面板承载通行荷载，桥身单侧设置渐变式挡墙衔接岸坡，挡墙高度从接岸端向桥身中部逐步降低，既满足岸坡衔接处的防护高度要求，也避免桥身中部挡墙过高带来的冗余荷载与视觉遮挡。

　　拱圈采用圆弧拱线形，拱脚位置直接落于河床基础顶面，相邻拱圈之间设置分隔墩传递上部荷载，同时分隔不同拱跨的水流通道，避免单拱过水断面受阻时影响整体泄洪能力。桥面板采用平直段设计，顶面预留通行铺装层厚度空间，边缘设置简易防护构造，满足轻型通行荷载下的安全防护要求。从安装边界来看，桥身两端需与两岸路基平顺衔接，接岸位置需设置翼墙引导水流，避免水流直接冲刷岸坡路基；基础埋深需满足河床最大冲刷线以下的嵌固要求，拱脚位置需做抗冲磨处理，应对长期水流裹挟砂石的磨蚀作用。

　　设计过程中优先考虑了过水断面的净空要求，拱圈矢跨比经过优化，既保证拱圈结构的承重受力合理性，也预留足够的过水净空，满足常水位与汛期水位下的通行与泄洪双重需求，避免汛期水位漫过桥面影响通行安全。上部桥面板的荷载传递路径清晰，通行荷载通过桥面板均匀传递至下方拱圈结构，再通过拱圈将竖向荷载转化为拱脚处的水平与竖向反力传递至基础，整体受力路径明确，结构冗余度适中，适合小跨度跨水场景的快速建造与后期维护。桥身侧面的线形简洁流畅，拱圈排列规整，在满足结构受力的同时兼顾了景观协调性，适配景区、生态园区等对景观效果有一定要求的跨水场景，无需额外做外装饰即可与周边水系环境融合。

　　挡墙的渐变设计不仅是荷载优化的考量，也能在视觉上弱化桥身的厚重感，让桥体与岸坡的过渡更自然。在建模过程中，对拱圈与桥面板的衔接位置做了平滑过渡处理，避免应力集中，相邻拱圈的分隔墩尺寸统一，方便预制构件的批量生产，降低现场施工的拼装难度。整体结构没有复杂的异形构件，所有构件截面形式规则，既适合现场浇筑施工，也适合预制装配式建造，能够适配不同施工条件的项目场景。针对过水需求，拱圈下缘的线形做了顺水流方向的优化，减少水流经过拱脚时的紊流区域，降低水流对结构的脉动冲击，延长结构的使用寿命。桥面板的横向宽度满足双向轻型通行的需求，两侧预留的防护构造安装位可根据实际项目需求加装栏杆、警示标识等附属设施，无需对主体结构做二次开孔改造，减少对主体结构受力的破坏。
